中核苏阀 WJ41W-16P 不锈钢波纹管密封截止阀

一、结构与原理

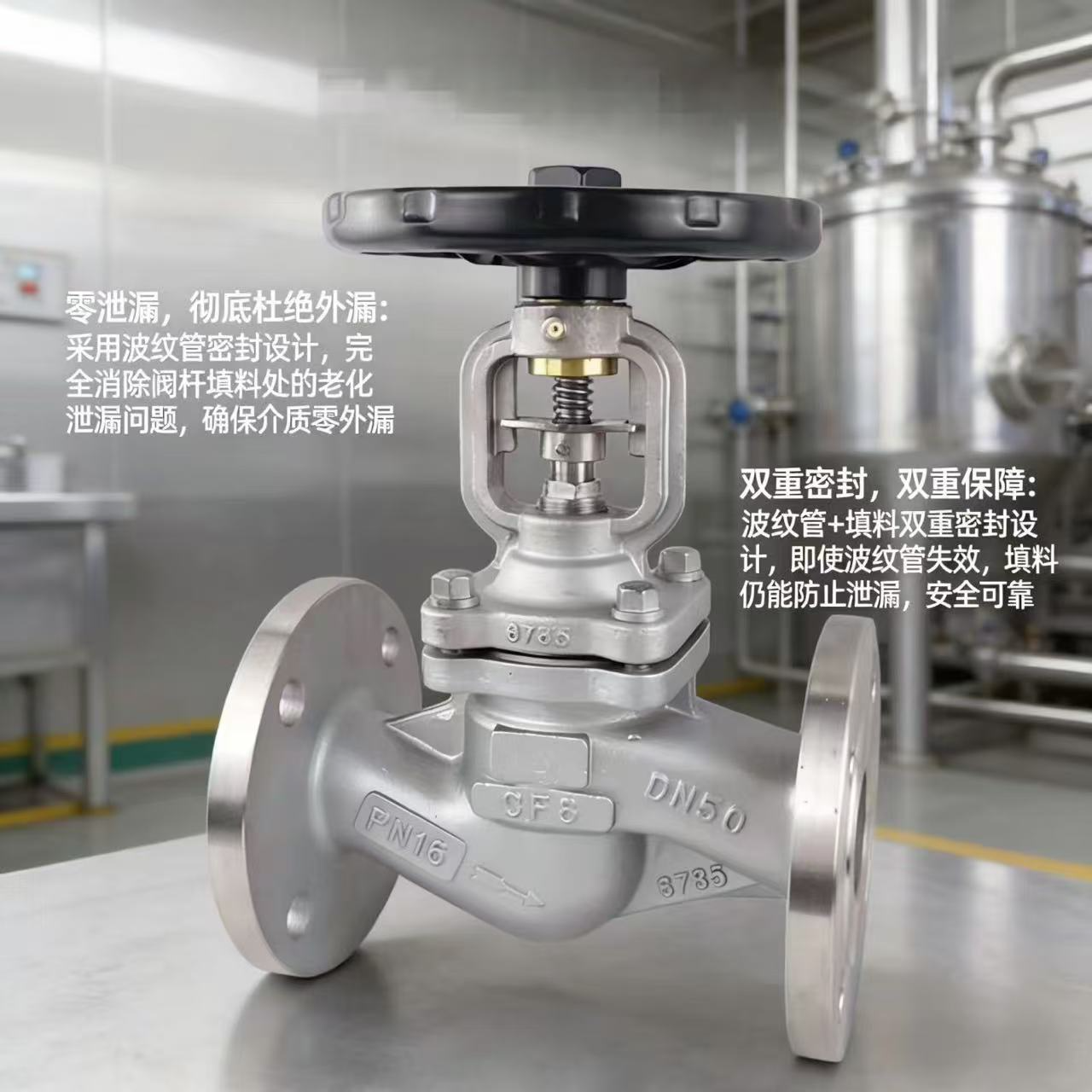

• 核心：不锈钢波纹管（316L/316Ti/Inconel）替代传统填料函，下端焊阀杆、上端焊阀盖，形成金属屏障，杜绝外漏。
• 双重密封：波纹管（主密封）+ 填料（备用密封），安全冗余高。
• 启闭：手轮 / 电动 / 气动驱动阀杆升降，带动阀瓣沿阀座中心线运动，实现全开 / 全关（不可节流）。

二、主要参数

• 公称通径：DN15–DN500
• 公称压力：PN16–PN100（1.6–10.0MPa）
• 工作温度：-196℃～+600℃（依材质与密封件）
• 阀体材质：304/316/316L 不锈钢；密封面堆焊硬质合金
• 连接方式：法兰、承插焊、对接焊

三、性能特点

• ✅ 零泄漏：波纹管金属密封，无填料磨损外漏风险，符合 SIL2/3、TA-LUFT 认证。
• ✅ 耐腐蚀：全不锈钢材质，适配酸碱、溶剂等腐蚀性介质。
• ✅ 耐高温 / 低温：宽温域适配蒸汽、导热油、LNG 等。
• ✅ 长寿命：波纹管抗疲劳、密封面耐磨，维护周期长。
• ✅ 安全环保：无有毒介质外泄，适合剧毒、易燃易爆工况。

四、典型应用

• 石油化工：易燃 / 易爆 / 剧毒介质。
• 电力 / 热能：高温蒸汽、导热油系统。
• 制药 / 食品：高纯度、无菌、卫生级流体。
• 煤化工：高压气体、合成气输送。

五、选型要点

1. 材质：常规选 304；腐蚀 / 高温选 316/316L；超高温选 Inconel。
2. 压力 / 温度：按系统 PN、工作温度匹配阀体与密封等级。
3. 驱动方式：小口径手动；大口径 / 远程控制选电动 / 气动。
4. 连接形式：低压常用法兰；高压 / 高温选焊接。
