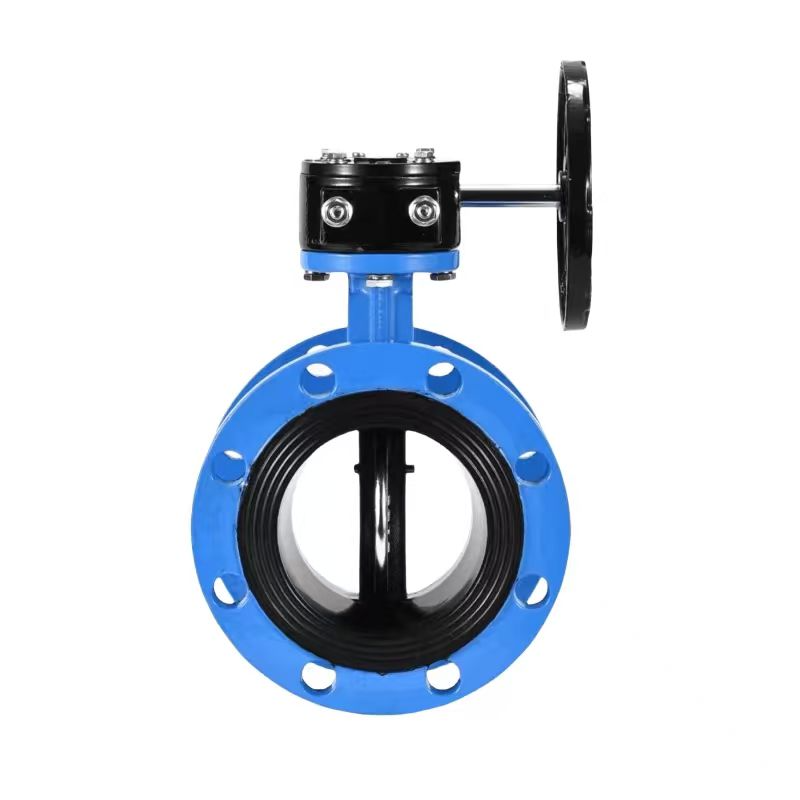

上海良工 D341X-16Q 涡轮法兰蝶阀

一、型号解析

• D：蝶阀
• 3：蜗轮蜗杆驱动（手动）
• 4：法兰连接
• 1：中线结构（蝶板中心与阀杆中心重合）
• X：软密封（橡胶阀座）
• 16：公称压力 PN16（1.6MPa）
• Q：阀体材质 球墨铸铁 QT450

二、核心参数

• 口径：DN50–DN1200（常规）
• 压力：PN16（16bar）
• 温度：-20℃～+80℃
• 介质：水、污水、海水、空气、煤气、弱酸碱（忌强腐蚀 / 强溶剂）
• 驱动：标准蜗轮手动；可改电动 / 气动 / 液动

三、结构与性能特点

• 中线软密封：双向密封无流向限制，关闭时蝶板挤压橡胶阀座形成密封，零泄漏。
• 蜗轮驱动：90° 回转启闭，扭矩小、操作省力；带自锁，可停在任意开度（调节流量）。
• 法兰连接：两端 RF 突面法兰，螺栓对接，安装稳固、易拆卸，适配标准管道法兰。
• 轻量化：结构紧凑、重量轻，比同口径闸阀 / 截止阀轻 30%–50%，节省支墩与安装空间。
• 长寿命：密封件可更换；带压启闭可达 5 万次以上仍保零泄漏。

四、执行标准（良工出厂）

• 设计制造：GB/T 12238-2008
• 结构长度：GB/T 12221-2005
• 法兰尺寸：GB/T 9113
• 压力试验：GB/T 13927-2008（强度 2.4MPa、密封 1.76MPa）

五、典型应用场景

• ✅ 市政给排水 / 自来水厂（DN100–DN600 主力）
• ✅ 污水处理厂（污水 / 污泥管线）
• ✅ 暖通空调 / 楼宇给排水
• ✅ 电厂 / 钢厂循环水系统
• ✅ 燃气 / 低压空气管线

六、选型与安装要点

1. 温度限制：EPDM 密封≤120℃；超温需换硬密封（如 D343H）。
2. 压力匹配：常规 PN16；高压（>1.6MPa）选 PN25/40 或硬密封蝶阀。
3. 安装方向：双向密封，无流向限制，可任意角度安装（优先水平，阀杆朝上）。
4. 驱动升级：远程控制选电动（D941X-16Q）；防爆环境选气动（D641X-16Q）。

七、与同类阀型对比

• vs 对夹蝶阀（D371X）：法兰式更稳固、耐压更高（PN16 vs PN10），大口径（>DN300）优先法兰式。
• vs 硬密封蝶阀（D343H）：软密封零泄漏、价格低；硬密封耐高温（≤425℃）、耐磨损，适合蒸汽 / 高温油品。
