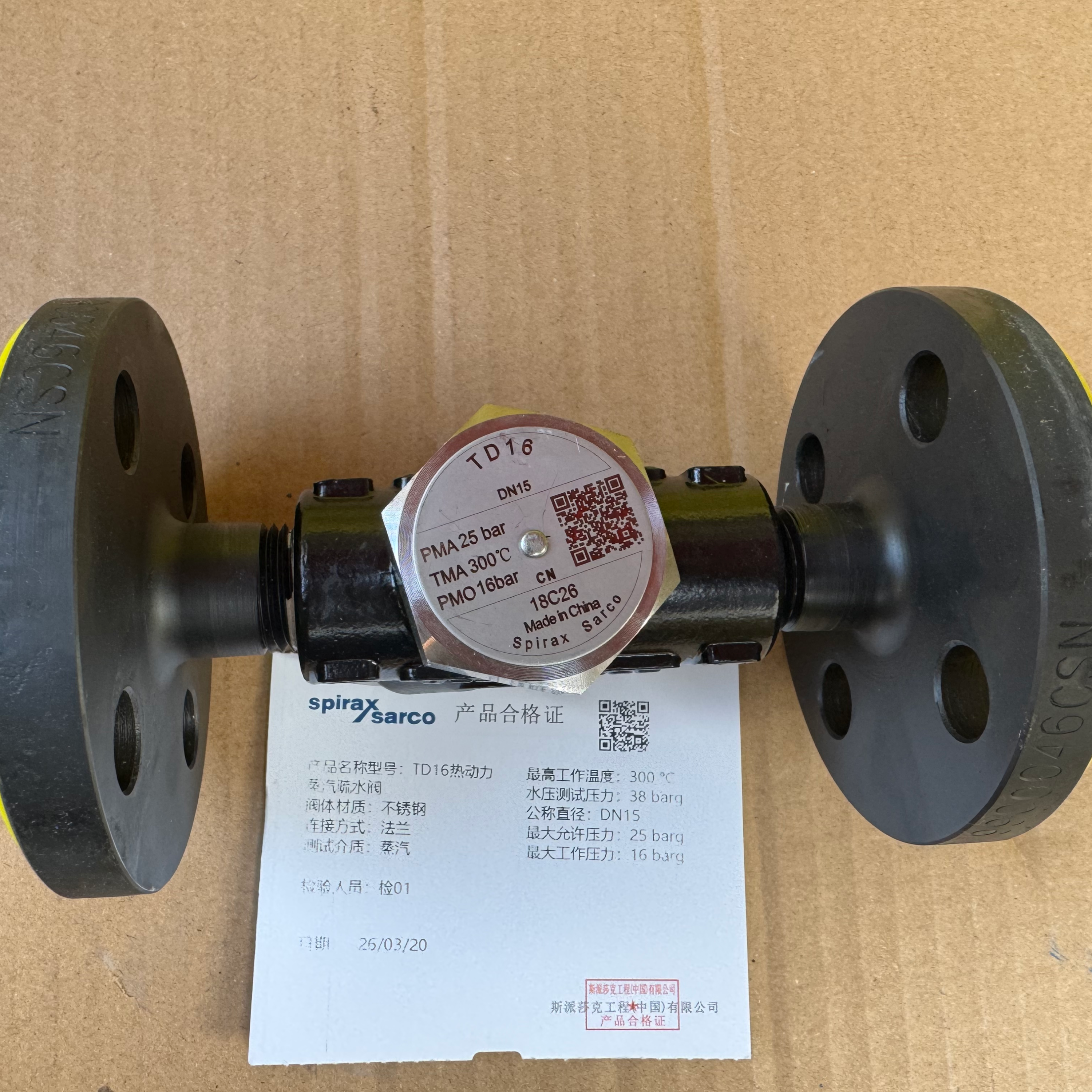

斯派莎克 热动力圆盘式疏水阀TD16

一、型号与口径

• TD16F：法兰连接 PN16
• 口径：DN15、DN20、DN25（对应 ½"、¾"、1"）

二、技术参数（和 TD16 完全相同）

• 最大工作压力 PMO：16 barg
• 最高工作温度 TMO：300°C
• 设计耐压 PMA：25 barg
• 最低工作压力：0.2 barg
• 允许背压：≤80% 进口压力
• 阀体：不锈钢，耐温、耐水锤、耐腐蚀
• 内件：硬化不锈钢碟片（唯一活动件）
• 自带内置过滤网

三、TD16F 与 TD16 对比

• 连接：TD16F = 法兰 PN16；TD16 = 螺纹 BSP/NPT
• 重量：TD16F 更重（约 2–4kg），刚性更好
• 安装：TD16F 适合法兰管道、高压、振动大、需频繁拆卸；TD16 适合小管、空间小、低压
• 性能、排量、材质、原理：完全一致

四、工作原理

热动力圆盘式，1 个活动碟片：

1. 冷凝水→顶开碟片→排水
2. 蒸汽→碟片上腔升压→迅速关闭，不漏汽
3. 间歇排水，有清晰 “咔哒” 声，便于巡检

五、适用场景

• 蒸汽主管、分支管、伴热管线
• 小型换热器、夹套设备、灭菌柜
• 法兰接口、高温、水锤、腐蚀性冷凝水工况

六、安装要点

• 按阀体箭头流向，优先水平安装（也可垂直 / 任意角度）
• 法兰密封面保护，螺栓对角均匀拧紧
• 阀前装截止阀，阀后建议止回阀（防倒灌）
• 寒冷环境加隔热罩防冻

七、常见故障

• 不排水、无声：滤网堵、碟片卡死、压力＜0.2bar
• 连续排汽、急促响：碟片 / 阀座磨损漏汽
• 排水不稳：背压＞80% 或排量不足
