链板式给料机驱动轴装置

链板式给料机驱动轴装置

驱动轴装置是链板式给料机的核心部件之一，主要用于传递动力并驱动链板装置运动，实现物料的连续输送。以下是关于板喂机驱动轴装置的详细介绍：

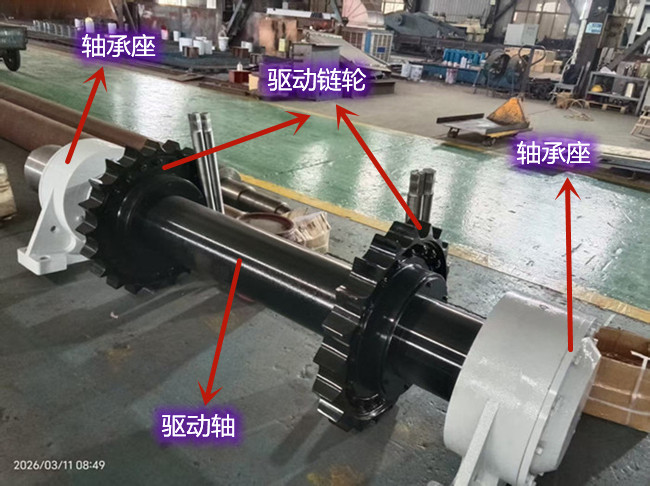

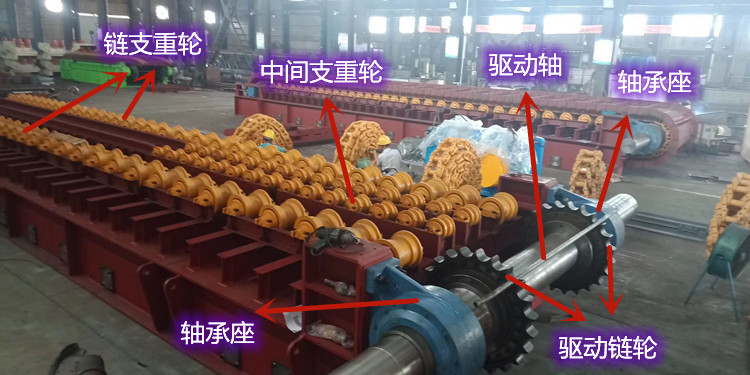

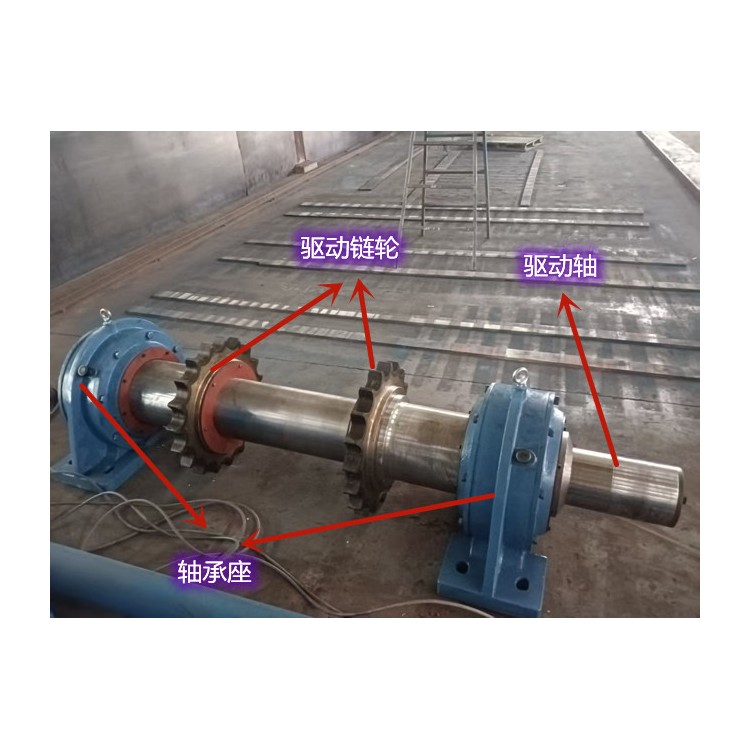

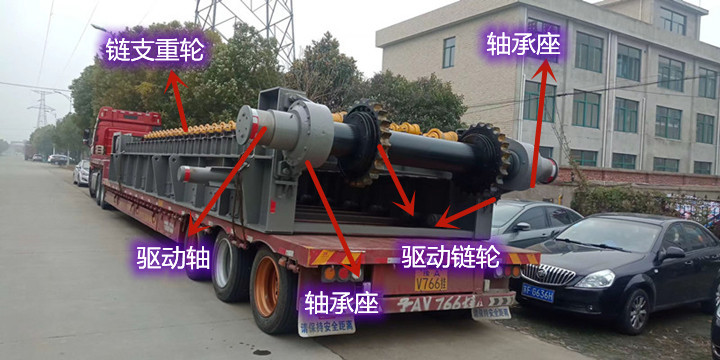

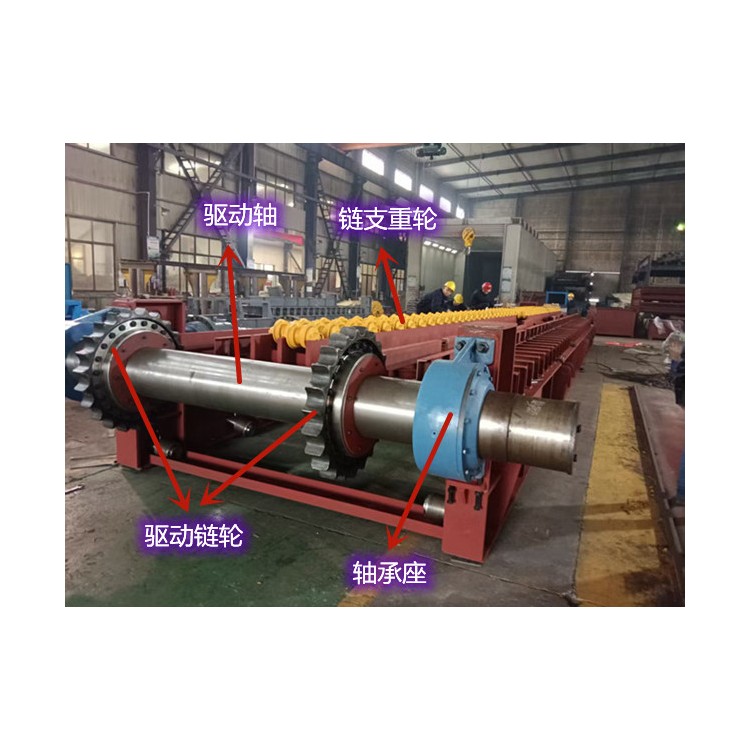

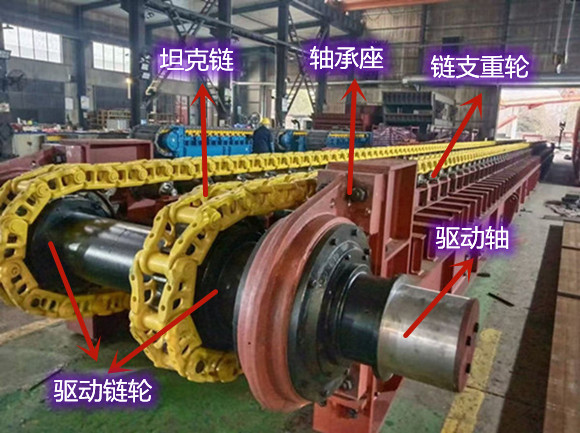

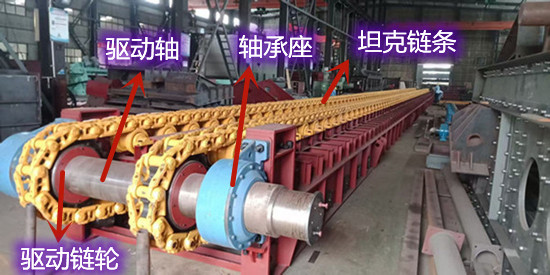

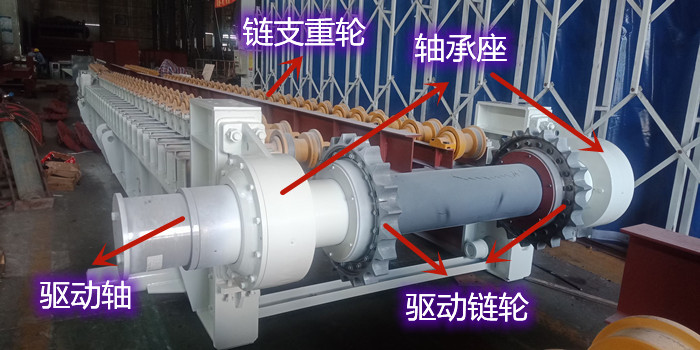

一）结构与组成

驱动轴：通常采用高强度合金钢（如40Cr）制造，经过调质处理，具有较高的强度和韧性，能够承受较大的扭矩和载荷。轴的表面经过精加工，确保与链轮、轴承等部件的配合精度。

链轮：安装在驱动轴上，与链条啮合，将驱动轴的旋转运动转化为链条的直线运动。链轮的齿形和节距需与链条匹配，以保证传动的平稳性和可靠性。

轴承：用于支撑驱动轴，减少摩擦和磨损，保证轴的正常运转。常见的轴承类型包括调心滚子轴承、圆柱滚子轴承等，具有较高的承载能力和抗冲击性能。

锁紧盘（胀紧套）：用于将驱动轴与减速机的输出轴连接在一起，通过拧紧螺栓产生预紧力，使轴与轴套之间形成紧密的配合，传递扭矩。锁紧盘的设计需确保连接牢固，防止在运行过程中出现松动或打滑现象。

二）工作原理

驱动轴装置通过电动机或液压马达提供动力，动力经联轴器传递到减速机，减速机将高速旋转运动转换为低速大扭矩的输出。驱动轴与减速机的输出轴通过锁紧盘连接，将扭矩传递给链轮，链轮带动链条和链板一起向前运动，从而实现物料的输送。在运行过程中，驱动轴装置需承受物料的重量、冲击力以及链条的拉力等载荷，因此对轴、链轮、轴承等部件的强度和可靠性要求较高。

三）特点与优势

结构紧凑：驱动轴装置通常采用一体化设计，将驱动轴、链轮、轴承等部件集成在一起，减少了设备的体积和重量，便于安装和维护。

传动效率高：通过合理的齿轮设计和轴承选型，能够实现高效的动力传递，减少能量损失，降低运行成本。

承载能力强：驱动轴和链轮采用高强度材料制造，能够承受较大的载荷和冲击力，适用于输送大块、重质物料。

维护方便：轴承和锁紧盘等部件设计为可拆卸式，便于更换和维修，减少了设备的停机时间。

四）常见故障及处理方法

轴磨损：长期运行可能导致轴与轴套配合面磨损，造成间隙增大，影响传动精度。处理方法包括采用高分子材料修复、补焊机加工或更换新轴。

链轮磨损：链轮的齿形磨损会影响与链条的啮合，导致传动不平稳。需定期检查链轮的磨损情况，及时更换磨损严重的链轮。

轴承损坏：轴承因过载、润滑不良或安装不当等原因可能损坏，导致轴运转不灵活或产生异响。需更换损坏的轴承，并确保轴承的安装和润滑符合要求。

锁紧盘松动：锁紧盘的螺栓松动可能导致轴与轴套之间产生相对运动，影响传动效果。需定期检查锁紧盘的螺栓紧固情况，及时拧紧松动的螺栓。

链板式给料机驱动轴装置的设计和制造需严格遵循相关标准和规范，确保其性能和质量满足使用要求。在实际应用中，需根据具体的工况和物料特性选择合适的驱动轴装置，并定期进行维护和保养，以保证设备的正常运行。
