板式喂料机改向轮

板式喂料机改向轮

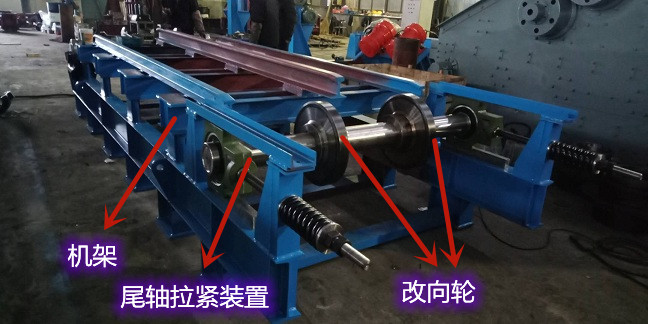

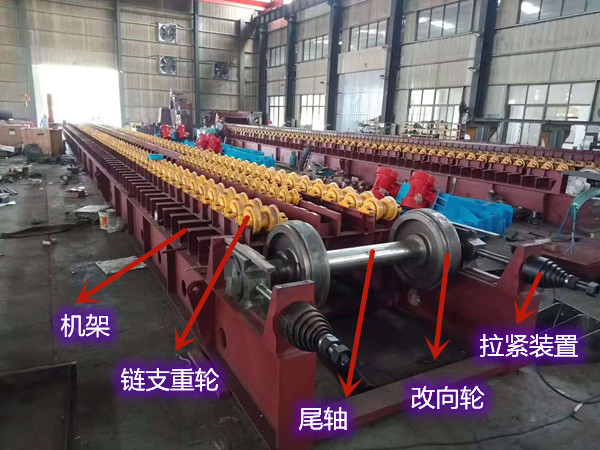

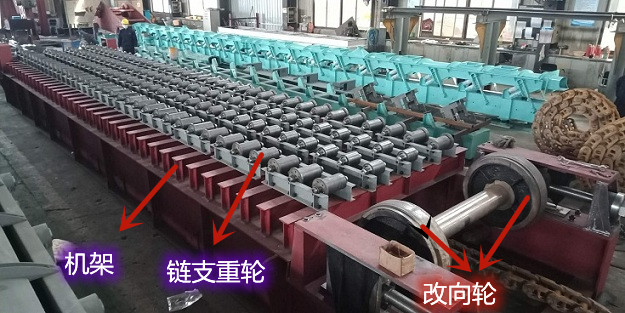

重型板式喂料机的改向轮（也称尾轮或改向链轮）是设备中的关键部件，主要用于改变链条的运行方向，使链条形成闭合循环。它通常安装在喂料机的尾部，与驱动链轮配合，共同支撑和引导链条及链板的运动。

一）结构与功能

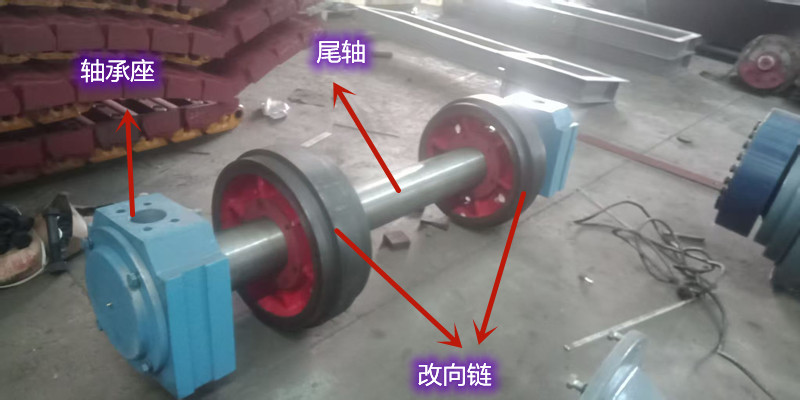

改向轮通常由轮轴、轮体、轴承等部件组成。轮体上带有齿形，与链条的销轴啮合，通过轮轴的旋转带动链条改变方向。

其主要功能是引导链条从驱动链轮的输出方向转向，使链条能够沿着预定的轨道循环运行，实现物料的连续输送。

二）安装与调整

板喂机改向轮的安装位置需精确调整，确保其与驱动链轮的中心线平行，且与链条的运行方向垂直。安装时通常通过调整轴承座的位置或使用垫片来保证轮轴的水平和垂直度。

在运行过程中，若出现链条跑偏现象，可通过调整改向轮的位置或角度进行纠正。例如，若链条向一侧跑偏，可适当调整改向轮的轴承座，使链条逐渐回归正位。

三）常见问题与维护

3.1磨损问题：由于链条与改向轮的齿形长期啮合，轮齿和链条的轨面可能会出现磨损。若磨损严重，可能导致链条与轮齿的配合间隙增大，影响传动效率，甚至引发链条跳齿或断裂。因此，需定期检查改向轮的磨损情况，及时更换磨损严重的部件。

3.2轴承故障：改向轮的轴承长期承受链条的拉力和摩擦力，容易出现磨损、卡滞等问题。若轴承损坏，会导致轮轴转动不灵活，影响链条的运行。需定期检查轴承的润滑状态和磨损情况，及时添加润滑脂或更换轴承。

3.3安装误差：安装时若改向轮的中心线与链条的运行方向不垂直，或轮轴的水平和垂直度偏差过大，会导致链条跑偏、磨损加剧等问题。因此，在安装和调试过程中，需严格按照技术要求进行调整，确保改向轮的安装精度。

四）选型与匹配

4.1改向轮的选型需根据板喂机的规格、链条的型号、输送物料的特性等因素进行匹配。例如，不同规格的链条需要对应不同齿形和尺寸的改向轮，以确保链条与轮齿的啮合良好。

4.2在选择改向轮时，还需考虑其承载能力、耐磨性、耐腐蚀性等性能指标，以适应不同的工作环境和物料输送要求。

总之，改向轮是保证板式喂料机正常运行的关键部件，其安装、调整和维护对设备的性能和寿命至关重要。在实际使用中，需定期检查和维护改向轮，及时发现并解决潜在问题，以确保板喂机的稳定运行。
