干式变压器温度控制器BWD-3K330

长沙伶溢电子BWD-3K330干式变压器温度控制器使用说明书

安全警告

·         ‌操作前必读‌：在安装、操作和维护本温控器前，请仔细阅读本说明书，并确保由合格技术人员执行操作。操作不当可能导致财产损失或人员伤亡。

·         ‌危险电压‌：即使关闭电源开关，接线端子1、2及F1上仍存在危险电压，切勿在通电状态下接触外露带电部件。

·         ‌耐压试验‌：进行变压器耐压试验前，需分离传感电缆插头与温控器，避免损坏设备。

·         ‌运输与安装‌：运输时轻拿轻放，避免剧烈振动；安装后确保通风良好，减少电磁干扰。

产品概述

BWD-3K330是为风冷干式变压器设计的智能温控器，通过预埋的Pt100铂电阻检测绕组温度，自动控制风机启停，并具备超温报警及跳闸保护功能，确保变压器安全运行。

·         ‌核心特性‌：

o    ‌抗干扰设计‌：采用PCB优化和数字滤波技术，抑制电源瞬变及射频干扰，保障测量稳定性。

o    ‌故障自检‌：自动识别传感器短路或开路，触发声光报警及远传信号。

o    ‌定时启动‌：可设定周期自动运行风机，防止锈蚀，延长设备寿命。

o    ‌黑匣子功能‌：记录断电前三相绕组温度及设备状态，便于故障分析。

o    ‌智能控制‌：支持手动/自动模式切换，用户可通过面板按键灵活调整参数

技术参数

·         ‌输入电源‌：220V AC（±10%），50Hz（±4%）。

·         ‌工作环境‌：温度-10℃~55℃，相对湿度≤90%。

·         ‌测温范围‌：-40℃~200℃，精度±1℃，分辨率0.1℃。

·         ‌控制输出‌：风机启停、超温报警（触点容量依据实际产品标注）。

·         ‌尺寸与安装‌：宽×高×深约160mm×80mm×140mm，开孔尺寸153mm×77mm。

安装与接线

·         ‌安装位置‌：优先固定于变压器外壳或墙体，减少振动和电磁干扰，确保通风良好。

·         ‌接线步骤‌：

1.    参照门背面接线图，确认端子类型（有源/无源）。

2.    连接电源线、传感器线及控制输出线，确保紧固无松动。

3.    避免使用明火或电烙铁处理传感器，推荐通过面板模拟输入功能测试。

·         ‌注意事项‌：接线前断电，防止触电；使用专用工具处理电缆，避免损伤。

操作指南

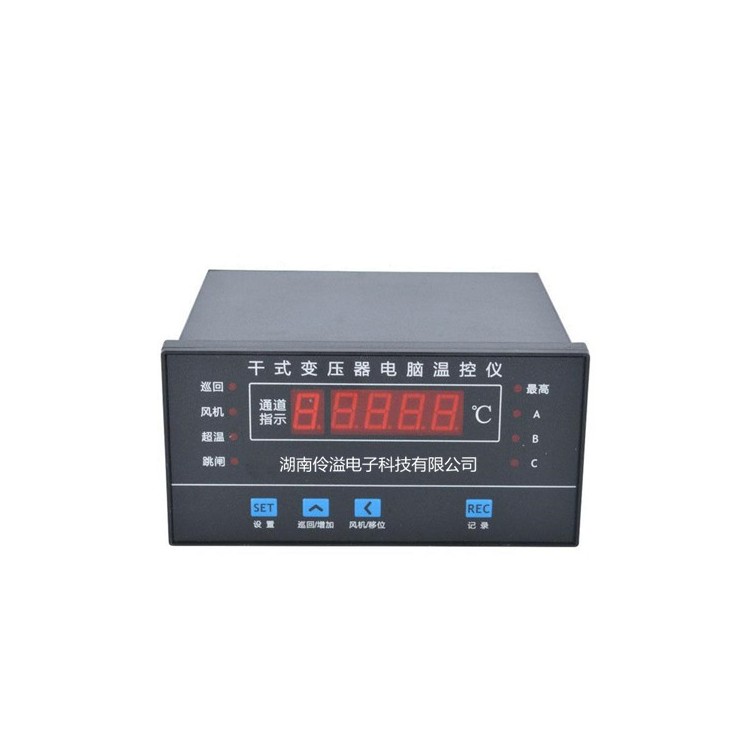

·         ‌面板功能‌：

o    ‌轻触键设置‌：调整温度参数（如风机启停阈值），参数停电不丢失。

o    ‌显示模式‌：巡回显示三相温度或切换至最高相温度。

o    ‌按键说明‌：

§  ‌设置键‌：进入参数设置或确认操作。

§  ‌移位/风机键‌：手动开关风机或调整设置位。

§  ‌增加/巡回键‌：切换显示模式或增加数值。

·         ‌手动控制‌：通过“自动/手动”键切换风机状态，手动模式下可强制启停。

·         ‌定时启动‌：生效时需取消该功能（输入00）以恢复自动控制。

维护与故障处理

·         ‌日常维护‌：定期检查传感器连接，清理散热部件，确保通风良好。

·         ‌常见问题‌：

o    ‌无显示‌：检查电源连接或电压稳定性。

o    ‌传感器故障‌：显示“-LO-”（短路）或“-HO-”（开路），需更换传感器。

o    ‌误报警‌：验证门行程开关接线，避免有源信号干扰。

·         ‌故障诊断‌：利用“黑匣子”功能记录数据，分析断电原因。

注意事项

·         ‌禁止事项‌：严禁带电操作或修改内部电路；运输时轻拿轻放，安装后避免剧烈振动。

·         ‌保修与服务‌：故障时填写保修卡寄回长沙伶溢电子有限公司，由专业人员处理。

附件与支持

·         ‌通讯扩展‌：可选配RS-485接口，支持多台设备联网监控。

·         ‌尺寸规格‌：宽×高×深约160mm×80mm×140mm，开孔尺寸153mm×77mm。

‌提示‌：本说明书应妥善保管，操作疑问请联系13187079566长沙伶溢电子有限公司。
