GFDD370-155干式变压器冷却风机进出风讲解

GFDD370‑155（伶溢电子）进出风完整讲解

型号释义：GFDD=顶吹式横流（贯流）风机；总长370mm，叶轮直径Φ155mm，执行JB/T8971‑2013标准

️GFDD（顶吹）≠GFD（侧吹），二者进出风方向完全不一样！

一、气流路径（横流贯流原理）

横流风机气流不是直线穿过，而是径向穿轮、内部涡流转向：

1. 进风（吸气）：冷空气从**风机外侧长条格栅（进风口）**吸入，从叶轮外圆进入铝合金多翼风轮内部；

2. 叶轮换向：叶轮旋转，空气横穿叶轮，在筒体内部形成偏心涡；

3. 出风（送风）：气流经过蜗壳导流，从上方出风口垂直向上吹出。

一句话气流顺序：外侧进风 穿过叶轮 向上出风

二、风机本体进出风口识别（实物怎么看）

1. 进风口（吸气面）

长条格栅面，朝向变压器底座外侧（配电房空间一侧），用来吸入环境常温空气。

进风口不能贴墙、不能堵死，障碍物距离≥100mm，否则风量大幅衰减。

2. 出风口（出风面‑顶吹向上）

风机朝上那一面的出风格栅，冷风垂直向上喷出，对准干式变压器高低压绕组之间的垂直散热风道。

出风角度：接近90°垂直向上，顺着热空气自然上升的“烟囱效应”，冷风从下往上穿过线圈带走热量。

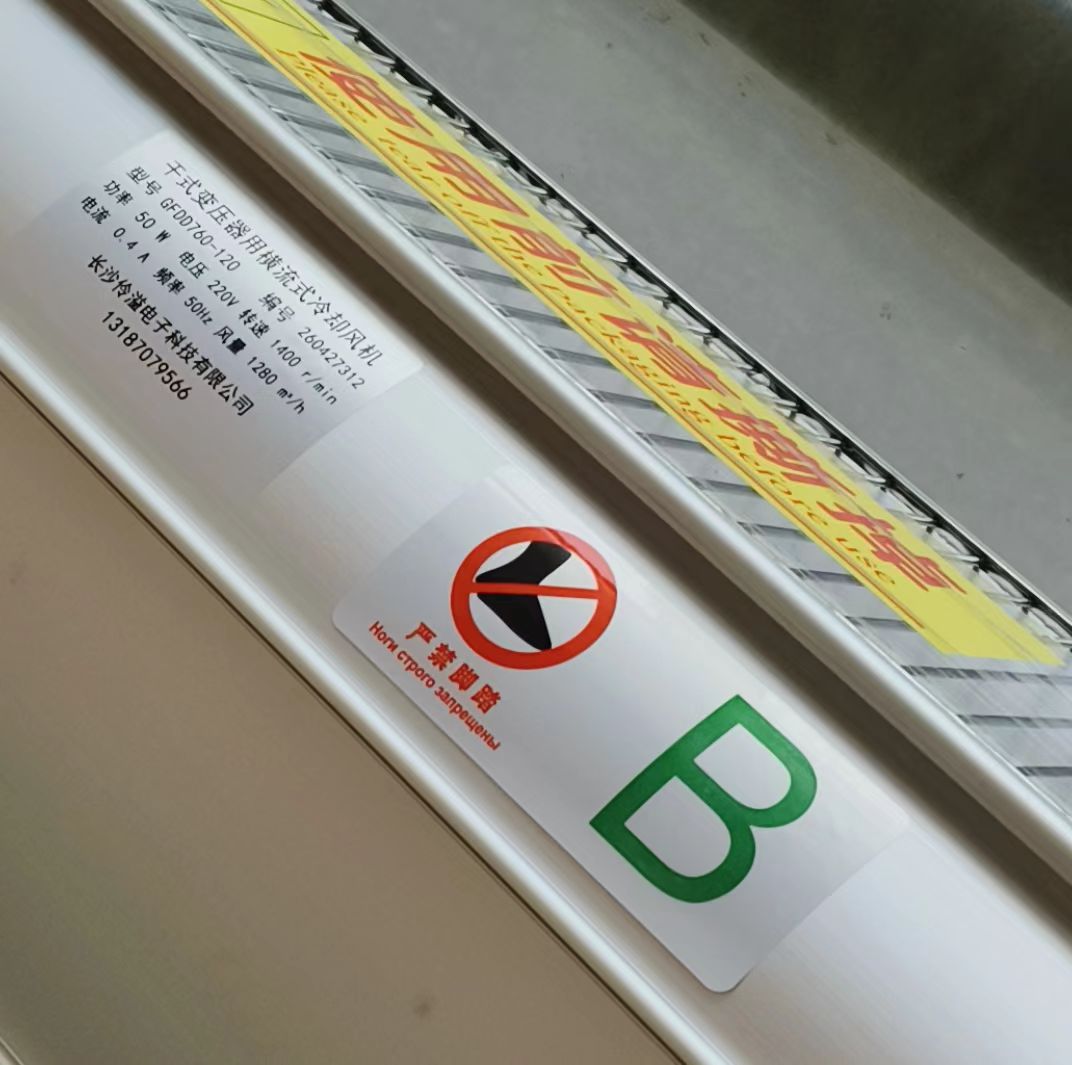

3. 电机端（左右A/B出线）：电机在左右两端，既不是进风口，也不是出风口，只是接线位置；A型电机在右端、B型在左端，方便变压器左右对称安装。

三、在干式变压器上面完整散热风道（系统气流）

1. GFDD370‑155固定安装在干式变压器底座下方；

2. 风机外侧从配电房吸入冷空气；

3. 风机向上吹风，冷风进入线圈垂直风道，自下而上穿过绕组；

4. 热风从变压器上部散出到配电房空气中；

多台（一般4台）同时工作，整条线圈宽度均匀送风，避免局部过热，变压器强制风冷可增容40%‑50%。

四、关键参数（50Hz标准工况）

- 自由出风风量：930‑980m³/h

- 叶轮Φ155mm，比370‑150风量略大；出风沿370mm全长均匀布风，不会点状吹风。

- 60Hz工况：风量提升约18%

五、常见错误安装（风向装反后果）

错误1：颠倒上下，出风口朝下吹风 热风吹向地面，完全起不到冷却变压器作用；

错误2：进风口紧贴铁板、支架堵住 吸风不足，风量变小，电机发热容易烧毁；

错误3：把GFDD顶吹当成GFD侧吹水平安装 气流方向不对，风道匹配失效。

通电调试方法：点动一下电源，手放在上侧出风口，能明显感受到向上的风即为方向正确。

六、投标可用精简描述文字

GFDD370‑155为顶吹横流式冷却风机，冷空气由风机外侧进风口吸入，经过多翼贯流叶轮导流后垂直向上送出；370mm长度实现沿线圈宽度均匀出风，冷风自下而上进入干式变压器绕组垂直散热风道，利用烟囱效应带走绕组热量；进风口需预留不小于100mm通风间隙，保证充足进气。
