GFDD370-185干式变压器冷却风机设计原理

GFDD370‑185（伶溢电子）干式变压器冷却风机设计原理

执行标准：JB/T8971 干式变压器用横流式冷却风机；GFDD=顶吹式横流（贯流）风机，370为风机总长370mm，185代表叶轮直径Φ185mm（大叶轮，大风量版本）

一、基础流体原理（横流/贯流原理）

横流风机和普通轴流风机原理不同：

1. 长筒多翼铝合金叶轮旋转，冷空气从叶轮一侧径向穿入，横向穿过叶轮内部，从另一侧送出；叶轮内部形成偏心涡，稳定气流输出 。

2. 叶轮长度370mm，狭长出风面，沿整机长度方向出风均匀，刚好匹配干式变压器绕组狭长垂直风道，冷风可以铺满线圈底部宽度，不会局部吹风。

3. 叶轮直径185mm（相比90/110/120型更大）：在同等转速下，叶轮圆周线速度更大，风压、风量显著提升，适合大容量干变散热。

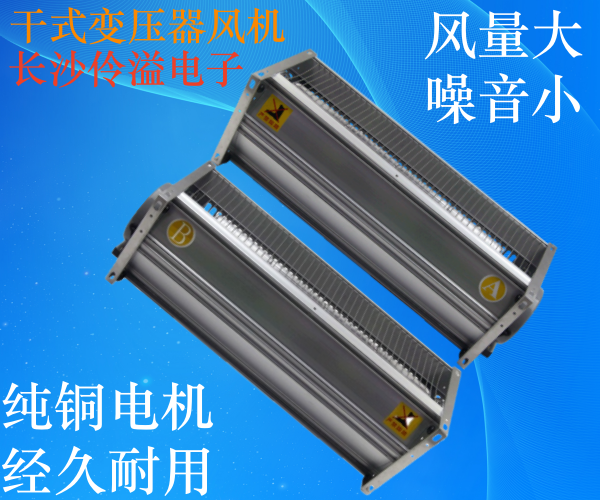

二、整机结构设计原理（伶溢GFDD370‑185）

1、动力单元‑电机系统设计

- 采用H级绝缘纯铜绕组电机，耐高温180℃以上，适配配电房高温环境；拒绝铝线，降低长期高温下绕组烧毁概率。

- 双滚珠轴承结构：减小摩擦损耗，降低振动噪声；轴承寿命作为整机寿命核心指标。

- 电机布置在叶轮一端（可定制A右出线/B左出线），方便变压器底座接线孔位匹配。

电气可做：单相220V /三相380V、50‑60Hz双频出口版本。

2、风轮叶轮设计

- 叶轮：铝合金前向多翼叶片，电泳防腐；

- 动平衡校正设计：叶轮装配完成后双面动平衡，把残余不平衡量控制在极小范围，从源头降低振动、异响，避免长期运行扫膛损坏；

- Φ185大叶轮设计目标：提高单位长度风量，减少风机台数即可满足大容量变压器散热。

3、壳体与风道结构

- 外壳采用铝合金型材框架+不锈钢端板、防护网；

- 蜗壳（导风腔）经过流体优化，约束气流方向，向上垂直出风（顶吹GFDD）；

- 进风侧向外，出风向上；安装在干式变压器底座下方，冷风垂直向上吹入高低压绕组之间的散热风道，利用热空气自然上升形成烟囱效应，强化对流散热。

三、散热系统匹配设计原理（和变压器协同工作）

1. 热量来源：变压器绕组、铁芯损耗发热，热量堆积在线圈风道内部；自然冷却散热有限，变压器会被迫降容运行。

2. 强制风冷逻辑：GFDD370‑185从底部送入均匀冷风，冷风沿着绕组垂直风道自下而上流动，持续带走绕组热量；

加装该风机后，干式变压器可提升输出容量40%‑50%，满足重载、夏季高温工况运行。

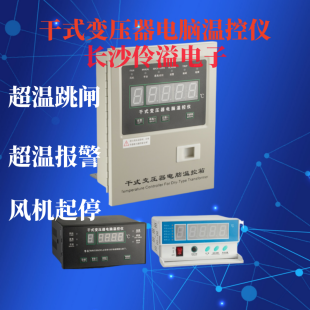

3. 启停联动原理：风机本身没有温度控制，需要外接BWDK系列干式变压器温控器；温控器采集埋在绕组内的Pt100温度信号：

- 绕组温度达到启风机温度（一般80℃）温控器输出接点，风机通电启动；

- 温度下降至回差温度（一般70℃）风机停止；

同时可实现超温报警、超温跳闸保护，实现智能间歇运行，延长风机使用寿命。

四、尺寸选型设计逻辑（370‑185型号意义）

- 370mm：叶轮有效长度，适配变压器线圈一段风道宽度；

- 185mm：叶轮直径，大直径=大风量、大风压；对比370‑110、370‑120，370‑185风量，适合800‑1600kVA干式变压器。

一台变压器通常底部左右布置4台该型号风机，构成完整底部顶吹散热系统。

五、设计约束（工况边界条件）

1. 使用环境温度：‑40℃～+75℃；

2. 不允许有腐蚀性气体、大量油雾直接进入风机；

3. 设计噪声目标≤54dB(A)，适合地下配电房长期运行；

4. 设计平均无故障时间MTBF≥50000h（伶溢纯铜高配版可达80000h以上）。

六、一句话总结设计原理

GFDD370‑185利用贯流横流送风原理，大直径185mm铝合金叶轮产生均匀向上气流，从干式变压器底部把冷风送入绕组垂直风道带走热量；由温控器根据绕组温度自动启停，实现变压器强制风冷增容；纯铜电机+动平衡结构保障长期低噪稳定运行。
