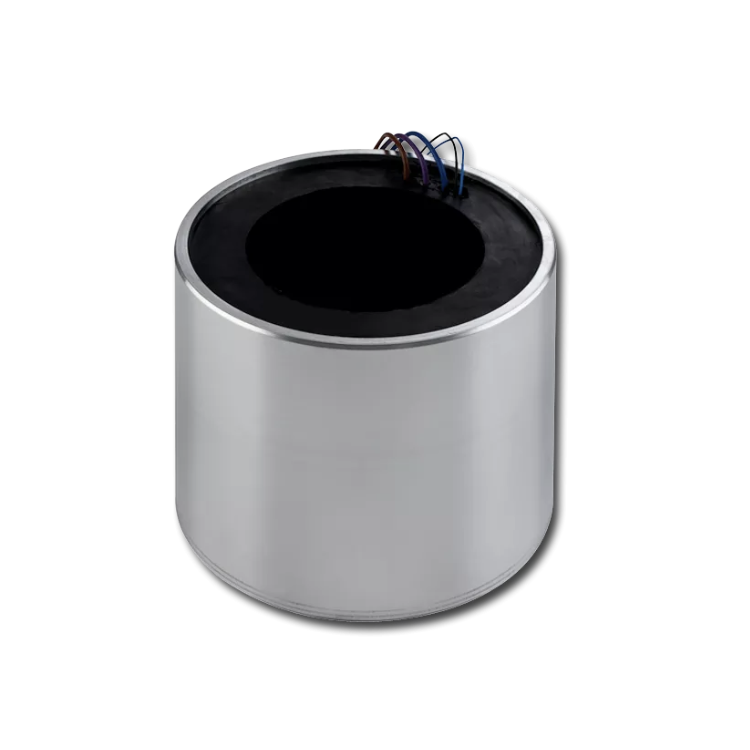

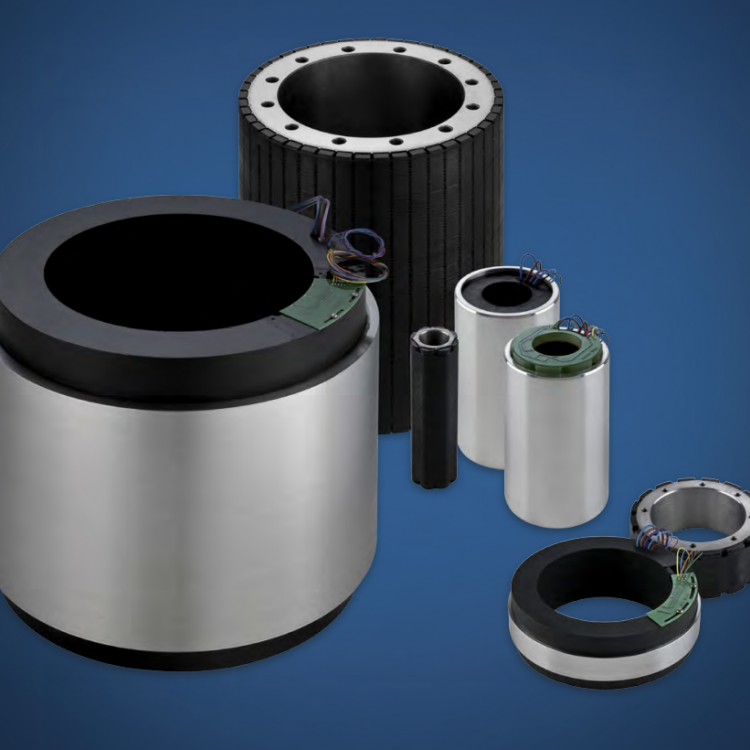

KBM 无框伺服/力矩电机
KBM 系列提供低压和高压电机（120-480 Vac），可直接内置于机器中，利用机器自身的轴承来支撑转子。 由于我们拥有多种标准电机，并且能够快速和经济有效地对导线、绕组、磁钢长度等进行设计改造，因此可为您提供一种在紧凑的空间内可提供简单安装，长使用寿命和卓越性能的适用型无框架电机。
特点
特点
全密封定子绕组
155C 内部绕组温度持续能力
PTC 热敏电阻（雪崩型）过载保护
稀土钕铁硼磁体
转子磁体的自动防故障频带
兼容RoHS
产品已获得UL和CE认证（UL认证不包含框架尺寸为118、163和260的KBM产品）
可定制的转子轮毂尺寸、磁钢长度、直径、安装特点、绕组、绝缘、连接类型等
可选的数字霍尔效应传感器闩锁已预先对齐，在工厂安装，增加轴向转子长度，以实现正确触发
优势
和负载直接连接，消除了减速机、同步带和滑轮
零背隙提供了更好的系统性能
消除了机器连接设备，降低了机器的整体尺寸
内置式电机使机器更为紧凑，有助于保护您的知识产权
大量的标准电机备选，并提供定制化服务，实现精确配合，无需完全定制，节省时间、费用，减少风险
定制任何标准产品的特性：机械尺寸、电气选项和连接、加速或减速的热和绕组优化、转矩、速度、功率、平滑度等等，以满足您的特定需求。
规格
| KBM(S) 框架尺寸 | 外径 | 通孔直径 | 连续失速转矩 | 峰值失速转矩 | 额定输出功率 |
|---|---|---|---|---|---|
| “伺服”波形因数 | |||||
| “转矩”波形因数 | |||||
| KBM(S)-10 | 59.96 mm (2.95 in) | 16.01 mm (.63 in) | .49 - 1.45 Nm | 1.17 - 4.91 Nm | 0.55 - 0.910 KW |
| KBM(S)-14 | 74.9 6mm (2.95 in) | 20.01 mm (.79 in) | 1.22 - 2.92 Nm | 3.28 - 10.50 Nm | 0.58 - 1.23 KW |
| KBM(S)-17 | 84.96 mm (3.34 in) | 30.01 mm (1.18 in) | 2.06 - 6.20 Nm | 5.95 - 24.00 Nm | 0.715 - 1.55 KW |
| KBM(S)-25 | 109.96 mm (4.33 in) | 50.01 mm (1.97 in) | 4.85 - 11.1 Nm | 14.4 - 54.8 Nm | 0.73 - 3.255 KW |
| KBM(S)-35 | 139.96 mm (5.51 in) | 65.01 mm (2.56 in) | 12.4 - 25.9 Nm | 40.8 - 93.0 Nm | 2.75 - 5.75 KW |
| KBM(S)-45 | 189.96 mm (7.48 in) | 85.02 mm (3.35 in) | 29.7 - 54.6 Nm | 119 - 218 Nm | 4.525 - 7.670 KW |
| KBM(S)-43 | 159.78 mm (6.29 in) | 76.28 mm (3.00 in) | 6.11 - 44.2 Nm | 18.0 - 153 Nm | 1.23 - 2.875 KW |
| KBM(S)-57 | 202.90 mm (7.99 in) | 104.17 mm (4.10 in) | 18.8 - 109 Nm | 60 - 441 Nm | 2.31 - 3.00 KW |
| KBM(S)-60 | 229.85 mm (9.05 in) | 105.05 mm (4.14 in) | 29.4 - 154 Nm | 69.1 - 393 Nm | 2.96 - 8.42 KW |
| KBM(S)-79 | 259.63 mm (10.22 in) | 152.43 mm (6.00 in) | 43.5 - 222 Nm | 152 - 1075 Nm | 2.585 - 3.75 KW |
| KBM(S)-88 | 331.46 mm (13.05 in) | 155.01 mm (6.10 in) | 102 - 545 Nm | 197 - 1200 Nm | 3.87 - 16.0 KW |
| KBM(S)-118 | 361.11 mm (14.22 in) | 225.04 mm (8.86 in) | 172 - 672 Nm | 498 - 2400 Nm | 7.78 - 19.85 KW |
| KBM(S)-163 | 605.0 mm (23.82 in) | 315.50 mm (12.42 in) | 764 - 1329 Nm | 1966 - 3932 Nm | 17.3 - 20.1 KW |
| KBM(S)-260 | 850.0 mm (33.46 in) | 557.85 mm (21.96 in) | 1932 - 3445 Nm | 6494 - 12812 Nm | 13.7 - 18.5 KW |
