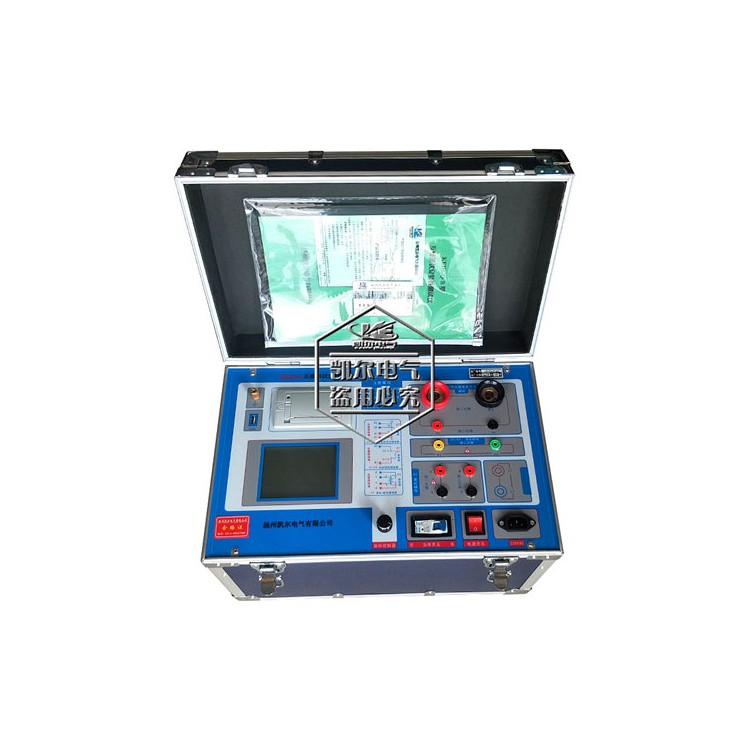

KEHGQ-B型 互感器（CT/PT）伏安特性测试仪（基础款）
一、设计用途
KEHGQ-B型互感器（CT/PT）伏安特性测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二、参考标准
GB 1207-2006、GB 1208-2006（符合JJG313-2010标准）
三、主要特征
1、支持检测：CT 和 PT
2、满足 GB1207、GB1208等规程要求；
3、无需外接其它辅助设备，单机即可完成所有检测项目；
4、自带微型快速打印机、可直接现场打印测试结果；
5、采用智能控制器，操作简单；
6、大屏幕液晶，图形化显示接口；
7、按规程自动给出CT/PT（励磁）拐点值；
8、自动给出5％和10％误差曲线；
9、可保存3000组测试资料，掉电后不丢失；
10、支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告；
11、小巧轻便≤25Kg，非常利于现场测试。
四、主要测试功能
CT | PT |
伏安特性（励磁特性）曲线 | 伏安特性（励磁特性）曲线 |
自动给出拐点值 | 自动给出拐点值 |
自动给出5％和10％的误差曲线 | 变比测量 |
变比测量 | 极性判断 |
极性判断 | 交流耐压测试 |
一次通流测试 | 铁心退磁 |
交流耐压测试 | |
铁心退磁 |
五、测试仪主要技术参数
项 目 | 参 数 | |
工作电源 | AC220V±10％ 、50Hz | |
设备输出 | 0～1000V（20A峰值） 注：0～5A为真实值，大于5A～20A为计算值 | |
大电流输出 | 0～600A | |
励磁测量精度 | ≤1.0％（0.5％*读数+0.5％*量程） | |
CT 变比测量 | 范 围 | ≤3000A/1A(15000A/5A) |
精 度 | ≤ 0.5％ | |
PT 变比测量 | 范 围 | ≤ 500KV |
精 度 | ≤ 0.5％ | |
工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90％ | |
尺寸、重量 | 尺寸：410mm×260mm×340mm，主机重量：25Kg，附件：3.4kg | |
