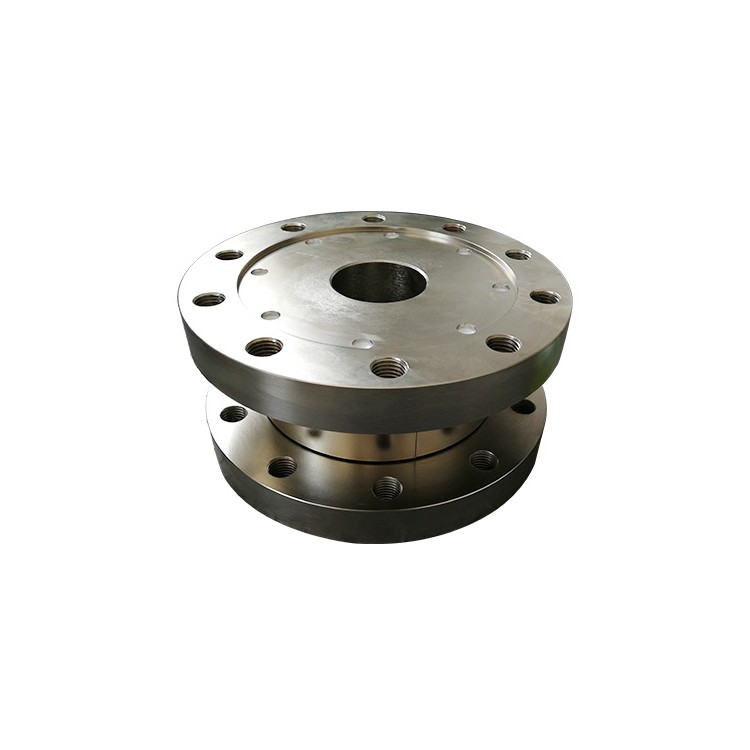

JN1000D型静态扭矩传感器

基本原理

扭矩的测量：采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。或者直接输出标准4~ 20mA电流信号及1～5V电压信号。

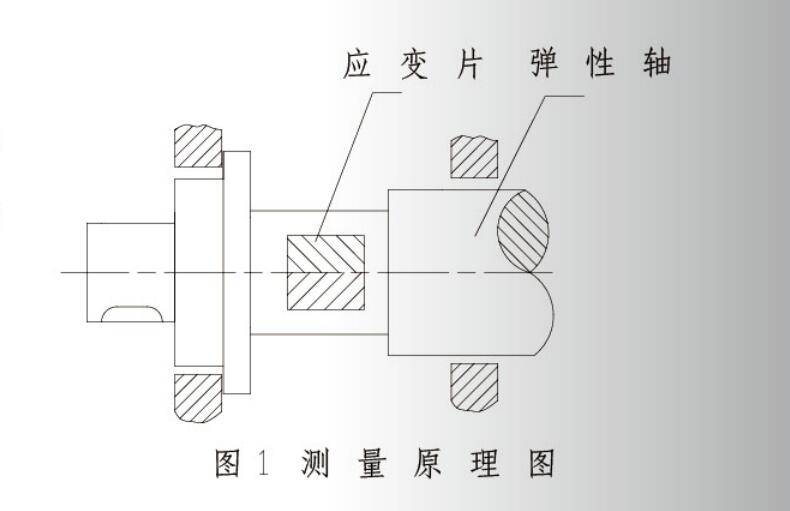

测量原理如图1所示

产品特点

1、适用于检测非旋转体的扭矩值，最大偏转角度为≥360度；

2、开机5分钟即可进入工作状态，勿需预热过程；

3、检测精度高，稳定性好，抗干扰性强；

4、不需反复调零即可连续测量正反扭矩；

5、体积小，重量轻，易于安装；

6、传感器可脱离二次仪表独立使用，只要按插座针号提供+24V电源即可输出阻抗；

7、与扭矩成正比的电流、电压或频率信号。

主要性能及电气指标

测量范围：ONm---100000Nm可选15万Nm、20万 Nm、50万Nm、100万Nm可定制，特殊量程定制

回差：<0.1% FꔷS                                                                                     零点时漂：<0.2%FꔷS

连接方式：法兰                                                                                        零点温飘：<0.2%FꔷS /10℃

频率响应：100us                                                                                     绝缘阻抗：>250MΩ

供电电压：12～24V DC                                                                           使用温度：-10～50°C

输出信号：4~～20mA、1~～5V、5~～15Khz(可选)                               储存温度：-20～70℃

输出阻抗：1000Ω±5Ω2                                                                            消耗电流：<150mA

静态超载：120%、150%、200%(可选)                                                  扭矩精度：<±0.5%FꔷS、<±0.3% FꔷS、<±0.1%FꔷS (可选)

非线性：<±0.2%FꔷS                                                                                 重复性：<±0.1% FꔷS

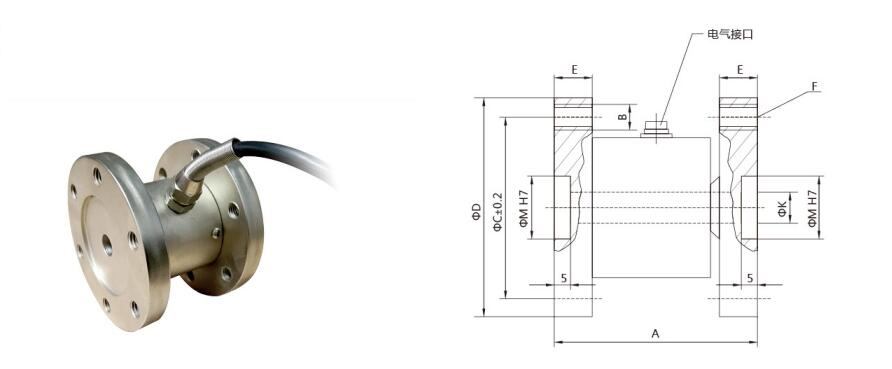

外型尺寸如下图

产品系列尺寸参考如下图
