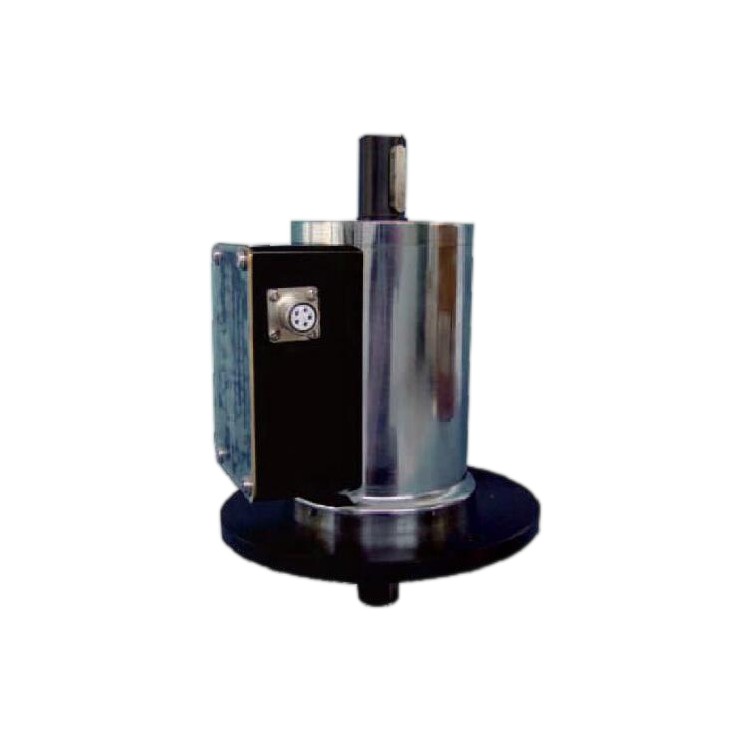

JN2000G单法兰扭矩传感器

单法兰扭矩传感器是在标准测扭应变传感器的基础上研制开发的专门传递扭矩参数轴向安装方式的传感器（ZRN503系列的各种量程都可以改成轴向安装）。

本系列扭矩传感器具备：

1、扭矩测量功能；

2、能源及信号非接触传递功能；

3、输出信号数字化功能；

4、可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号；

5、传递信号时与是否旋转，转速和转向无关，可以适应长时间，高转速运转；

6、精度高，稳定性好；

7、体积小，重量轻，易于安装；

8、不需反复调零即可连续传递正反转扭矩信号；

9、没有集流环等磨损件，可以高转速长时间运行；

10、抗干扰性强；

11、可任意位置，任意方向安装。

技术参数：

1、量程范围：5、10、20、50、100000 N·m；

2、精度：0.5% FꔷS；

3、适用转速：4500转/分以下；

4、环境温度：0℃- 50°C；

5、频率响应：100 us；

6、自重=4Kgo

7、输出信号：0-12v方波频率；负载电流<10mA；零扭矩：10 KHZ；正向满量程：15 KHZ；反向满量程：5KHZ；

8、信号插座：（1）OV；（2）+15V；（3）-15V.；（4）(空)．（5）扭矩信号。

本系列扭矩信号耦合器由于是变压器感应供电，可以长期工作，广泛应用于电机、发电机、减速机、柴油机的扭矩监测。

1、使用两组联轴器，将带扭矩信号耦合器的传感器安装在动力源和负载之间；

2、建议用挠性，弹性或万向节联轴器，以保证同心度＜0.1mm ；

3、动力及负载设备必须固定可靠避免振动。
