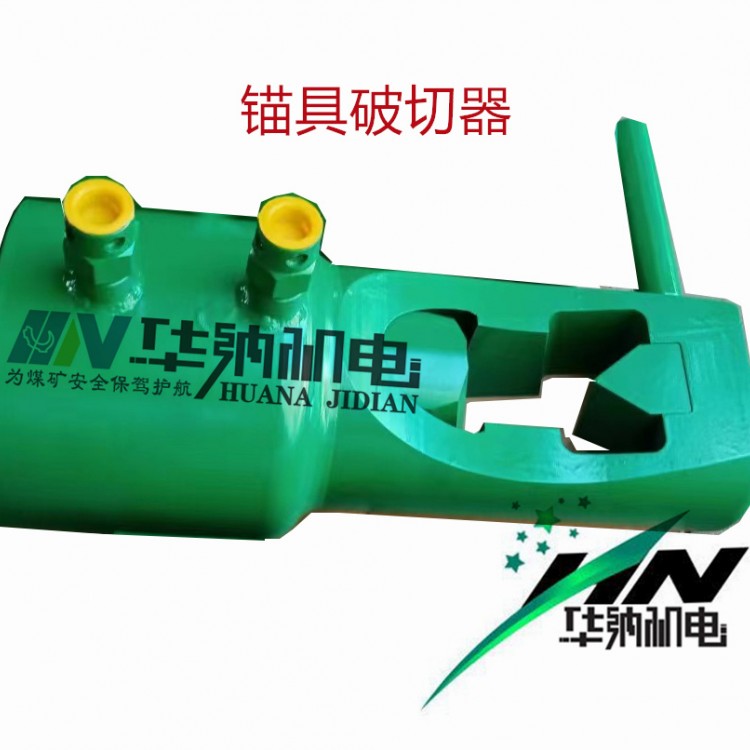

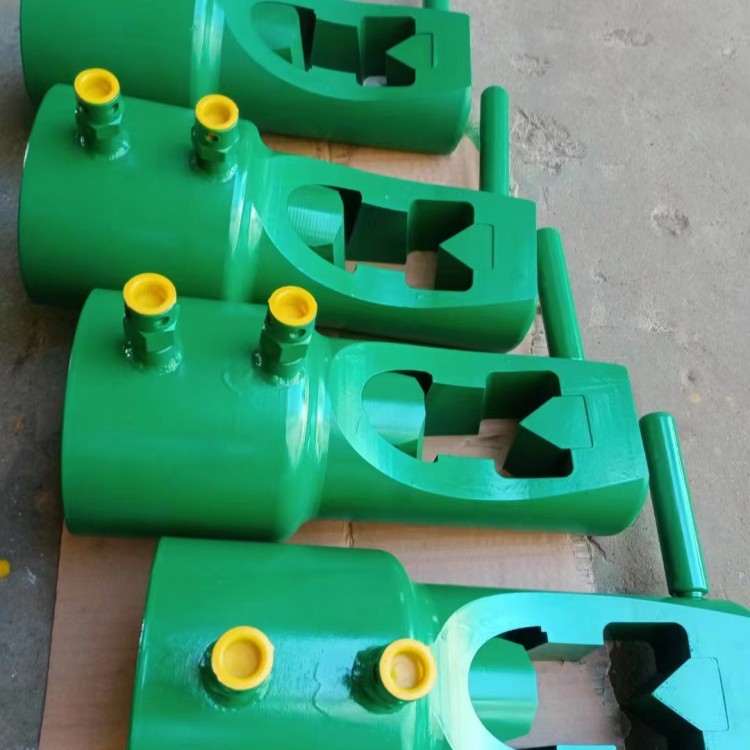

锚具破切器是用于切割锚具,以实现退锚等功能的设备,主要应用于煤矿井下等场景的巷道支护拆除工作。以下是相关介绍:
工作原理:锚具破切器通常采用液压驱动或机械传动的方式达成破切功能。液压驱动的锚具破切器一般设有液压缸,液压缸的活塞杆连接移动切刀,通过液压油推动活塞杆伸出,带动移动切刀向固定切刀靠近,从而实现对锚环的竖向切割,解除对支护板的压紧,让内部夹片脱落 。机械传动类型的可能是利用推拉臂等机械结构,由驱动装置带动推拉臂绕铰接点转动,进而带动刀座以及其上的刀头相互靠近来破切锚具 。
结构特点
部分锚具破切器配备移动小车,底部有滚轮,方便在井下巷道内移动,便于转移作业位置 。
一般有着特殊设计的切刀,像固定切刀和移动切刀的刀刃一侧往往具有斜度,该斜度可与锚环内部夹片的斜度相配合,既能精准完成切割,又能保护刀刃 。
一些锚具破切器还会设置切刀护罩,可在设备不工作时起到防护作用,避免人员意外触碰刀刃 。

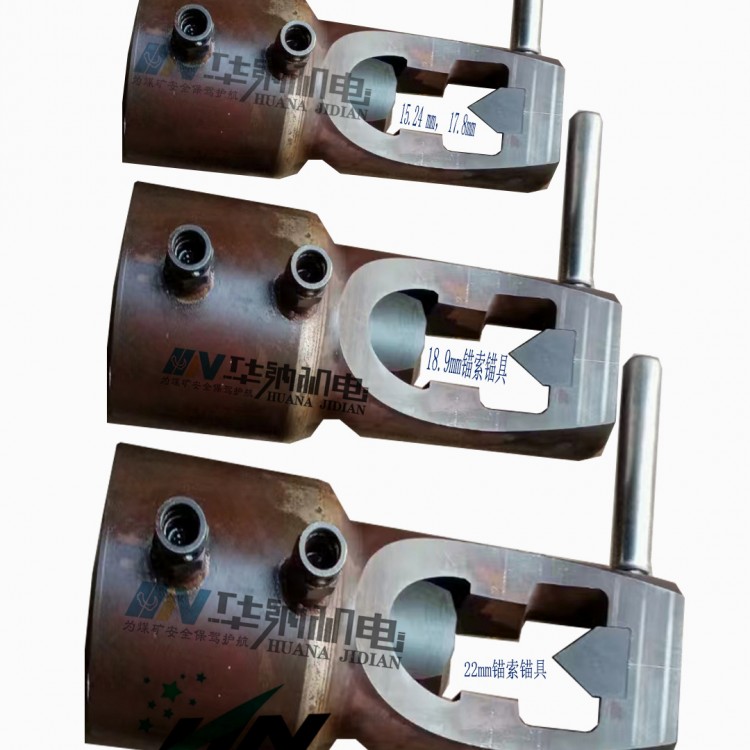

主要技术参数:以泰安华纳的锚环破切器为例,其采用双作用油路液压缸形式,破切范围为 KM22 锚索锚具,工作行程是 32mm,最大工作压力为 63Mpa,承压面积 226.9cm²,外径 Φ206mm,长度 356mm,重量 39kg 。
应用作用:锚具破切器能有效解决因锚索固力强、锚索变形等难以退锚的问题,像 QLAC-22 型锚具破切器可切断锚索锁具,使锁芯脱落,促使顶板垮落,缩小控顶面积,降低瓦斯积聚风险,同时还能降低人工劳动强度,提升退锚作业的安全性与效率 。
