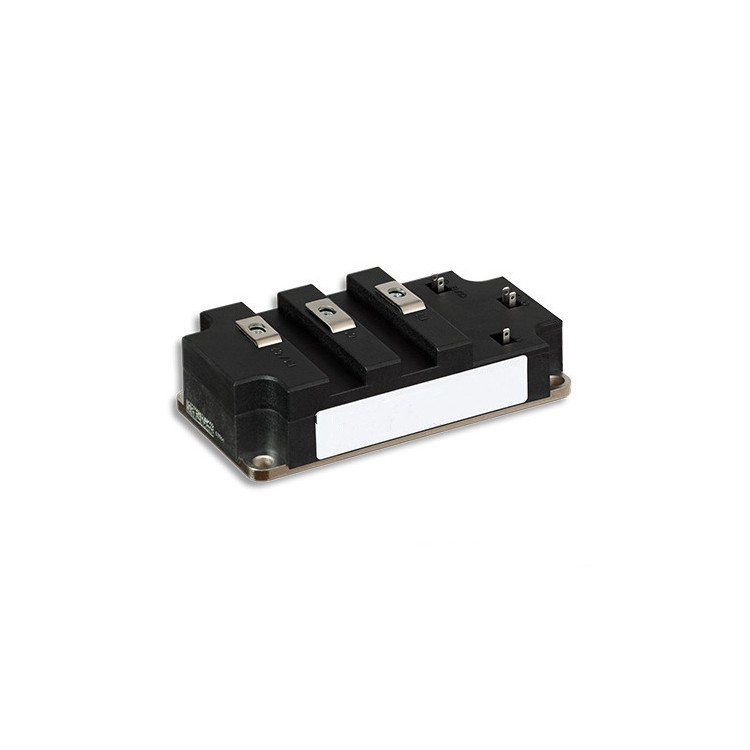

FZ1600R33HE4 IGBT 模块深度解析
制造商：Infineon Technologies（英飞凌）
产品定位：超高压大功率工业级IGBT模块
---
1. 核心参数速览
| 关键指标 | 参数详情 |
|----------------------|-----------------------------|
| 额定电压 (V<sub>CES</sub>) | 3300V |
| 额定电流 (I<sub>C</sub>) | 1600A (@25°C) / 1000A (@80°C) |
| 脉冲电流能力 | 3200A (1ms) |
| 模块拓扑 | 双单元半桥（Half-Bridge） |
| 封装技术 | HighPower模块（低感设计） |
| 开关频率范围 | 1kHz-5kHz（优化设计） |
---
2. 技术亮点
- 第四代HE4技术：
- 比前代HE3降低15%导通损耗
- 开关损耗平衡优化，适合高压大电流场景
- 集成二极管特性：
- 采用Emcon4技术，反向恢复性能提升20%
- 二极管额定电流：1600A
- 电压等级：
- 3300V耐压设计，适用于3.3kV电网系统
---
3. 热管理设计
- 热阻参数：
- 结-壳热阻 (R<sub>th(j-c)</sub>)：0.012K/W（单IGBT）
- 壳-散热器接触热阻：0.03K/W（需使用导热硅脂）
- 冷却方案：
- 强制水冷推荐流速：≥4L/min
- 基板温度监控要求（T<sub>case</sub> ≤110°C）
---
4. 典型应用场景
- 超高压变频器：
- 矿山机械驱动（如5000kW矿用卡车）
- 轧钢机主传动系统
- 能源基础设施：
- 3.3kV光伏/风电集中式逆变器
- 柔性直流输电换流阀
- 特种电源：
- 电磁弹射系统能量转换
- 大型粒子加速器电源
---
5. 驱动设计要点
- 栅极驱动要求：
- 推荐驱动电压：+15V/-5V（最优开关特性）
- 栅极电阻范围：0.8-1.2Ω（需根据开关频率调整）
- 保护功能：
- 必须配置V<sub>CE</sub>退饱和检测
- 建议使用有源钳位电路
---
6. 竞品对比
| 型号 | 优势领域 | 性能差异 |
|--------------------|-------------------------|-----------------------|
| FZ1600R33HE4 | 超高压大电流场景 | 导通损耗最低 |
| Mitsubishi CM1500HC-33H | 高可靠性应用 | 抗短路能力更强 |
| ABB 5SNA 1600N330300 | 轨道交通 | 振动耐受性更优 |
---
7. 生命周期数据
- MTBF：>100,000小时（@T<sub>j</sub>=125°C）
- 生产状态：量产型号（2025年仍在产）
- 替代方案：
- 下一代型号：FZ1600R33HP4（预研中，开关损耗再降10%）
---
8. 获取技术资料
1. 官方数据手册：[Infineon产品页面](https://www.infineon.com/cms/en/product/power/igbt/igbt-modules/fz1600r33he4/)
2. 应用笔记：
- AN2018-03《3300V IGBT驱动设计指南》
- AN2021-07《高压IGBT并联技术》
