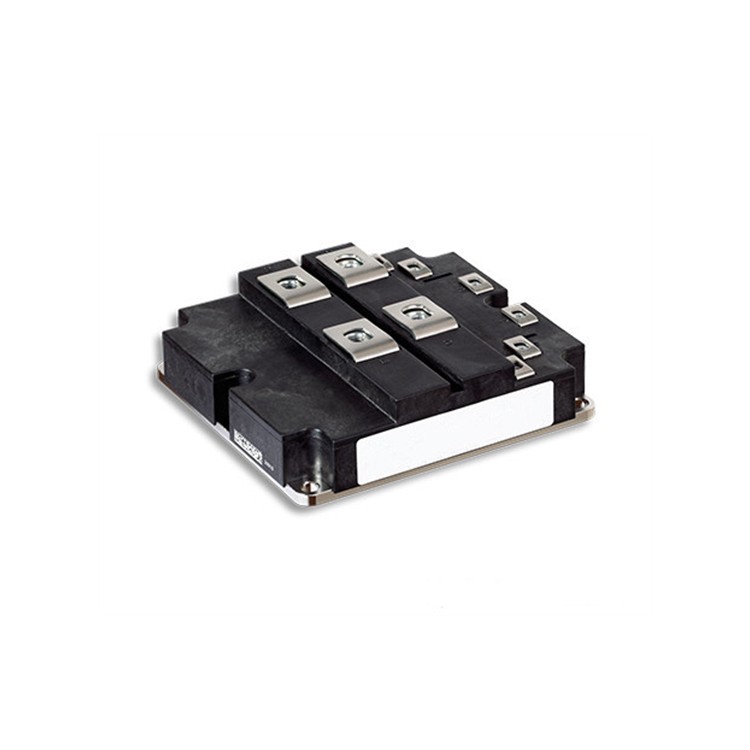

 SVG IGBT模块技术详解

SVG（Static Var Generator，静止无功发生器）作为柔性交流输电系统（FACTS）的核心设备，其IGBT模块的性能直接决定整机动态响应速度、效率及可靠性。以下是针对SVG专用IGBT模块的深度解析：

---

 一、SVG对IGBT模块的特殊需求

1. 高频开关特性

   - SVG要求10kHz以上开关频率（常规工业变频器仅2-8kHz），需极低的开关损耗（Esw＜0.5mJ/A）。

   - 反向恢复电荷（Qrr）需＜50μC，以降低二极管续流时的谐波失真。

2. 双向能量流动

   - SVG需快速切换容性/感性无功模式，IGBT需对称的导通/关断特性（如Infineon的.XT技术）。

3. 高过载能力

   - 瞬时过载电流达2倍额定值（如400A模块需承受800A/10ms），要求低热阻封装（Rth(j-c)＜0.1℃/W）。

---

 二、SVG专用IGBT模块典型型号对比

| 品牌/型号         | Vces/Ic  | 关键特性                          | SVG应用场景          |

|-----------------------|-------------|---------------------------------------|-------------------------|

| Infineon FF450R 12ME4 | 1200V/450A | .XT焊料层技术，Esw=0.35mJ/A          | 10Mvar级风电SVG         |

| Mitsubishi CM600DY-24S | 1200V/600A | SiC混合模块，Qrr=30μC                | 高铁牵引供电SVG         |

| Sanken 2MBI600XNE120  | 1200V/600A | 纳米银烧结技术，Rth(j-c)=0.08℃/W     | 工业智能电网补偿        |

| ST F3L400R 12W3H3  | 1200V/400A | H系列低电感封装（＜10nH）             | 数据中心动态无功补偿    |

---

 三、核心技术参数解析

1. 动态参数

   - di/dt：＞5kA/μs（确保快速响应电网波动）

   - dv/dt：＞20kV/μs（需与门极驱动匹配防误触发）

2. 热管理设计

   - 采用AlSiC基板（热膨胀系数匹配芯片），如Fuji Electric的"MPD"封装技术。

   - 推荐强制水冷（ΔT＜30℃@100%负载）。

3. 可靠性验证标准

   - 通过IEC 60747-9功率循环测试（ΔTj=80℃, ＞5万次）

   - 湿度敏感等级MSL 0（可直接回流焊）

---

 四、选型设计要点

1. 电压裕量

   - 690VAC系统需选1700V模块（考虑2倍直流母线电压+浪涌）。

2. 并联策略

   - 使用同一批次模块（Vce(sat)偏差＜5%），推荐有源均流电路。

3. 驱动保护

   - 采用负压关断（-15V）防止米勒效应，集成DESAT检测（动作时间＜2μs）。

---

 五、失效模式与改进方案

| 失效现象       | 根本原因                | 解决方案                      |

|--------------------|----------------------------|-----------------------------------|

| 门极氧化层击穿     | dv/dt过高导致栅极振荡       | 增加门极电阻Rg（推荐3-10Ω）       |

| 焊料层疲劳开裂     | 温度循环导致CTE不匹配       | 改用银烧结工艺（如Sanken Nano-X） |

| 端子电弧烧蚀       | 高频开关引起寄生振荡        | 采用低电感封装（如EconoPACK™ 4） |

---

 六、行业趋势

1. SiC混合模块

   - 三菱的"LV100"系列采用SiC二极管，将SVG损耗降低30%。

2. 智能功率模块（IPM）

   - 集成电流传感器（如ROHM的BM635系列），实现实时健康监测。

如需具体型号的驱动电路设计或热仿真数据，可提供应用电压/功率等级进一步分析。
