 Dynex IGBT模块技术详解

---

 一、Dynex品牌与产品定位

- 公司背景：Dynex是英国老牌功率半导体厂商，2008年被中国中车收购，专注高压大功率器件，尤其在轨道交通、电网领域具有优势。

- 技术特点：

  - 电压覆盖1700V-6500V，电流最高达3600A

  - 采用Press-Pack压接式封装，可靠性极高

  - 专为严苛工业环境设计（如高铁、输变电）

---

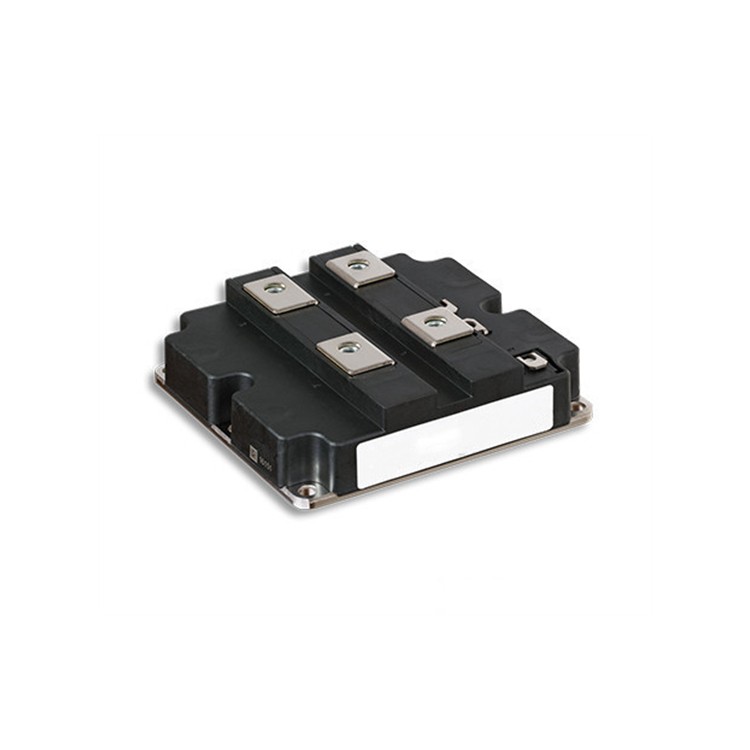

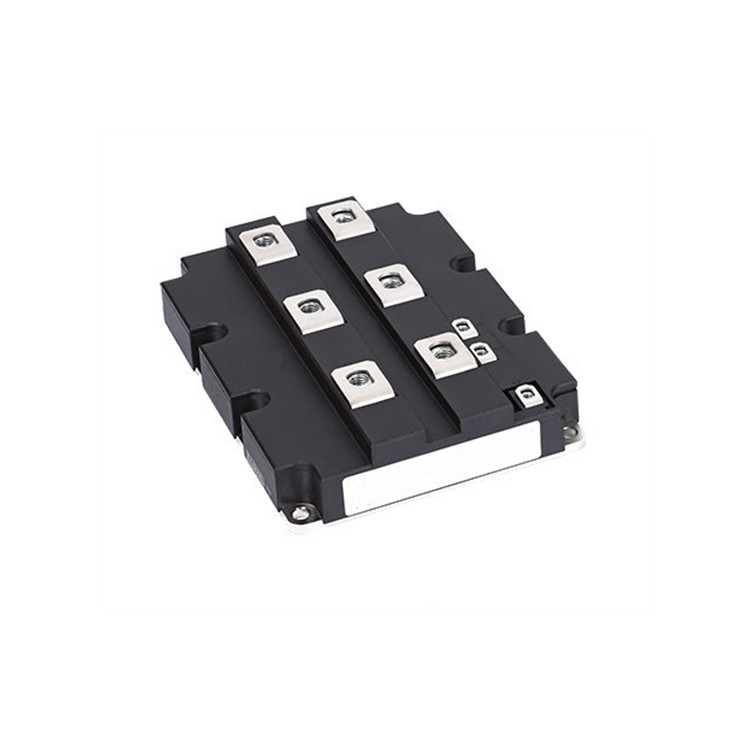

 二、核心产品系列

| 系列         | 型号示例          | 电压/电流      | 关键特性                          |

|------------------|----------------------|-------------------|---------------------------------------|

| DNX系列      | DNX1700V45A          | 1700V/450A        | 低导通损耗（Vce=2.1V@450A）           |

| DSP系列      | DSP3300V12C          | 3300V/1200A       | 双面散热，热阻低至0.03K/W             |

| HV-IGBT      | HV6500V24D           | 6500V/2400A       | 用于HVDC输电，短路耐受能力>10μs       |

---

 三、关键技术参数（以DSP3300V12C为例）

| 参数               | 数值                     |

|------------------------|-----------------------------|

| 阻断电压 (Vces)        | 3300V                       |

| 额定电流 (Ic)          | 1200A @Tc=80°C              |

| 饱和压降 (Vce(sat))    | 2.4V @Ic=1200A              |

| 开关损耗 (Eon+Eoff)    | 150mJ @Ic=600A, Vcc=1800V   |

| 热阻 (Rth(j-case))     | 0.035 K/W                   |

| 最高结温 (Tjmax)       | 150°C                       |

---

 四、Press-Pack封装技术

1. 结构优势：

   - 无绑定线设计，抗机械振动（满足IEC 61373 Class 1A）

   - 双面散热，热阻降低50%

   - 失效模式为短路（安全失效模式）

2. 安装要求：

   - 压接力：15-20kN（需专用液压夹具）

   - 平行度：≤50μm偏差

   - 接触面粗糙度：Ra<1.6μm

---

 五、典型应用设计

 1. 轨道交通牵引系统

- 电路拓扑：三电平NPC逆变器

- 驱动方案：

  - 推荐驱动：ConCEPT 2SC0435T（5kV隔离）

  - 栅极电阻：1.5Ω（优化开关损耗）

 2. 高压直流输电（HVDC）

- 缓冲电路：

  - C=2μF（DC-link电容）

  - R=5Ω（无感）

  - D=SiC二极管（Cree C4D20120D）

 3. 工业轧机驱动

- 散热方案：

  - 去离子水冷却（流量≥15L/min）

  - 水质要求：电阻率>1MΩ·cm

---

 六、可靠性数据

| 测试项目       | 标准                  | Dynex指标      |

|--------------------|--------------------------|-------------------|

| 功率循环          | IEC 60747-9             | 50,000次 ΔVce<5%  |

| 高温高湿          | 85°C/85%RH, 1000h       | 绝缘电阻>1GΩ      |

| 机械振动          | EN 50155（铁路标准）     | 10g @5-150Hz      |

---

 七、选型对比

| 品牌对比       | Dynex优势                                |

|--------------------|-----------------------------------------|

| Infineon       | 更高电压等级（>4500V）                  |

| Mitsubishi     | Press-Pack可靠性更优（MTBF>1百万小时）  |

| ABB            | 更适合大电流连续运行（如电解铝电源）    |

---

 八、技术支持

1. 仿真工具：

   - 提供Saber和PLECS专用模型

2. 失效分析：

   - 可提供X射线断层扫描（CT）检测服务

3. 定制服务：

   - 支持电气参数定制（如Vce(sat)±10%调整）

---

 九、注意事项

1. 存储条件：

   - 温度：-40°C~+60°C

   - 湿度：<60%RH（真空包装）

2. 安全警告：

   - 禁止徒手接触铜基板（边缘锋利）

   - 高压测试需符合IEC 61010-1

---
