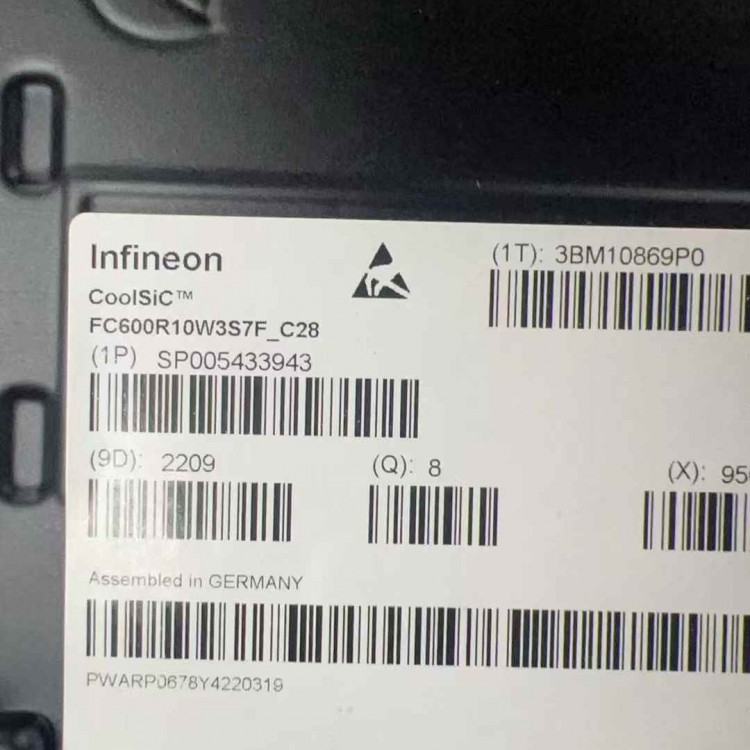

FC600R10W3S7F C28

以下是关于 Infineon（英飞凌）IGBT模块 FC600R10W3S7F C28 的详细技术解析，涵盖规格参数、设计要点及典型应用：

---

 一、模块基础信息

| 参数          | 规格                     |

|-------------------|-----------------------------|

| 型号          | FC600R10W3S7F C28           |

| 类型          | 7th Generation IGBT（EDT7） |

| 封装          | EconoDUAL™ 3（62mm×108mm） |

| 电压/电流     | 600V/600A                   |

| 拓扑结构      | 半桥（2x IGBT + 二极管）     |

| 工作结温      | -40°C ~ +175°C              |

---

 二、关键电气特性

 1. 静态参数

| 参数               | 数值            | 测试条件        |

|------------------------|--------------------|-------------------|

| 集电极-发射极电压 (Vces) | 600V               | Ic=0A             |

| 饱和压降 (Vce(sat))     | 1.55V             | Ic=600A, Vge=15V  |

| 二极管正向压降 (Vf)     | 1.35V             | If=600A           |

 2. 动态参数

| 参数               | 数值            |

|------------------------|--------------------|

| 开通损耗 (Eon)          | 8mJ @Ic=600A, Vcc=300V |

| 关断损耗 (Eoff)         | 12mJ               |

| 开关频率上限           | ≤30kHz（推荐≤15kHz） |

 3. 热特性

| 参数               | 数值            |

|------------------------|--------------------|

| 结壳热阻 (Rth(j-c))     | 0.05 K/W（单芯片） |

| 模块总热阻 (Rth(j-case))| 0.12 K/W           |

---

 三、机械与封装细节

1. 端子设计：

   - 主端子：铜排直连（最大扭矩2.5Nm）

   - 信号端子：弹簧压接（接触电阻<1mΩ）

2. 内部结构：

   - 低电感布局（<15nH）

   - 集成NTC（10kΩ, B=3435K）

---

 四、应用设计指南

 1. 驱动电路要求

- 栅极电压：+15V/-8V（严格对称）

- 栅极电阻选择：

  ```math

  R_g = \frac{t_{rise}}{2.2 \times C_{ies}} \quad (\text{典型值1.5Ω-3.3Ω})

  ```

- 保护功能：

  - DESAT检测（阈值6.5V±0.5V）

  - 米勒钳位（负压关断）

 2. 散热设计

| 冷却方式   | 散热器要求              | 适用电流范围      |

|---------------|------------------------|------------------|

| 自然对流       | Rth<0.3 K/W            | Ic≤300A          |

| 强制风冷       | 风速≥4m/s, Rth<0.1 K/W | 300A<Ic≤500A     |

| 水冷           | 流量≥6L/min, ΔT<5°C    | Ic>500A          |

 3. 缓冲电路

- RCD吸收参数：

  - C=0.47μF（薄膜电容）

  - R=10Ω（无感）

  - D=碳化硅二极管（如C4D10120D）

---

 五、典型应用场景

1. 工业变频器：

   - 适配功率：300-500kW（母线电压DC 300-400V）

2. 新能源发电：

   - 光伏逆变器（MPPT电压范围150-500V）

3. 电动交通：

   - 商用车电驱系统（需配合液冷散热）

---

 六、可靠性数据

| 测试项目       | 条件                  | 标准            |

|--------------------|--------------------------|--------------------|

| 功率循环 (PCsec)   | ΔTj=80K, 50,000次        | ΔVce<5%            |

| 高温反偏 (HTRB)    | 150°C, 1000h, 80% Vces   | 漏电流变化<10%     |

| 机械振动           | IEC 60068-2-6, 10g, 20h  | 无结构损伤         |

---

 七、配套资源

1. 仿真模型：

   - PLECS/SPICE模型（[Infineon官网下载](https://www.infineon.com)）

2. 评估板：

   - eval-6EDL7141（含隔离驱动和保护电路）

---

 八、注意事项

1. 安装要点：

   - 导热膏厚度：50-80μm（推荐BERGQUIST SIL PAD 1200）

   - 安装扭矩：交叉拧紧，分两步达到2.5Nm

2. 安全警告：

   - 测试时需监控NTC温度（过热阈值建议设定为125°C）

---

 九、替代与升级

- 停产替代：

  FC600R10W3S7F C28 → FF600R10W3S7F_B31（第7代升级版，损耗降低10%）

- SiC方案：

  替换为CoolSiC™模块（如FF6MR 12W2M1_B11）

---
