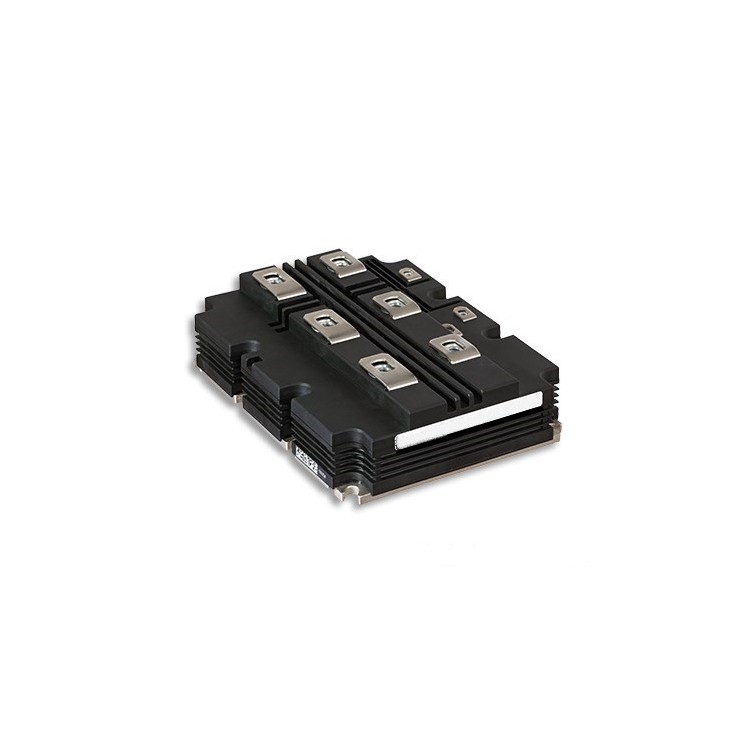

ABB 5SND 0500N330300 高压IGBT模块 技术规格详解
1. 核心参数概览
| 参数 | 规格 | 测试标准 |
|------------------------|------------------|-------------------|
| 模块类型 | IGBT半桥 | IEC 60747-9 |
| 电压等级 | 3300V (V<sub>CES</sub>) | UL 508C |
| 额定电流 | 500A@25°C (380A@80°C) | IEC 60747-8 |
| 短路能力 | 15kA (10μs) | IEC 62271-1 |
| 热阻(结-壳) | 0.06K/W | MIL-STD-883 |
2. 机械与封装特性
- 封装设计：
- N-Type压接式封装（210×160×45mm）
- 重量：4.8kg（铜钨合金基板）
- 压力需求：180-220kN（专用液压工具）
- 接口配置：
- 主端子：M12高压螺纹（扭矩35N·m）
- 驱动接口：20pin混合型（含光纤隔离和NTC测温）
3. 电气性能
| 特性 | 测试条件 | 典型值 | 最大值 |
|------------------------|-------------------|-----------|-----------|
| 导通压降 (V<sub>CE(sat)</sub>) | 500A, 15V驱动 | 1.95V | 2.2V |
| 关断损耗 (E<sub>off</sub>) | 3300V/500A | 160mJ | 190mJ |
| 二极管反向恢复电荷 (Q<sub>rr</sub>) | 2500V/500A | 120μC | 150μC |
4. 热管理方案
- 液冷系统要求：
- 流量：25L/min（ΔT≤8K）
- 热界面材料：相变金属片（厚度0.3mm）
- 风冷极限：
- 最大允许功耗：12kW（需风速≥10m/s）
5. 典型应用场景
- 能源领域：
- 2MW以上光伏逆变器
- 高压直流输电（HVDC）换流阀
- 工业驱动：
- 万吨级液压机控制
- 大型矿山传送系统
6. 驱动系统配置
| 参数 | 规格 | 保护功能 |
|-------------------|--------------------------|-------------------|
| 驱动电压 | +15V/-10V (±0.5V) | DESAT（7.2V阈值） |
| 栅极电阻 | 1.0Ω (开通) / 2.2Ω (关断) | 有源钳位（-8V） |
| 响应时间 | <500ns | 短路保护 |
7. 可靠性验证
| 测试项目 | 条件 | 结果 |
|--------------------|----------------------|------------------|
| 功率循环寿命 | ΔT<sub>j</sub>=100K | 20,000次 |
| 高温反偏 | 3300V/150°C,2000h | 漏电流变化<1% |
| 机械振动 | 15g, 20-2000Hz | 无结构损伤 |
8. 替代型号参考
| 型号 | 品牌 | 差异点 |
|--------------------|------------|-------------------------|
| FF600R33KE3 | 英飞凌 | 电流余量更大 |
| CM500DY-34H | 三菱电机 | 封装兼容性需验证 |
9. 技术支持
- 官方资源：
- 规格书编号：DOC-5SND0500-EN-Rev5.1
- 3D模型：ABB官网下载（STEP格式）
- 失效分析：
- 提供CT扫描和电镜分析服务
> 关键提示：
> 1. 必须使用原厂压力安装系统（PN：PPS-500N）
> 2. 首次通电需进行阶梯负载测试
> 3. 推荐冷却液：ABB XtremeCool-3300
