以下是关于 Xilinx Virtex UltraScale+ VU19P FPGA 的详细介绍,基于赛灵思(AMD-Xilinx)官方技术资料整理:
---
1. 核心概览
- 产品定位:全球最 高逻辑密度FPGA,面向ASIC原型设计、仿真及高性能计算
- 工艺制程:16nm FinFET+
- 关键特性:
✅ 9M系统逻辑单元(全球最 高密度)
✅ 1.5Tbps总存储器带宽
✅ 32.75Gbps GTY收发器
✅ 硬化PCIe Gen4x16模块
---
2. 硬件规格
| 模块 | 参数 |
|------------------------|-----------------------------------|
| 逻辑资源 | 9,026,880 LUTs / 18,053,760 FF |
| DSP单元 | 4,032个(INT8算力达12.9TOPS) |
| 片上存储 | 270Mb UltraRAM + 108Mb Block RAM |
| 高速收发器 | 80×32.75Gbps GTY(支持PAM4) |
| 接口协议 | 400G Ethe rnet/PCIe Gen4x16/CXL |
| 封装 | FFVC1760(45×45mm BGA) |
| 典型功耗 | 75W(全负载可达200W) |
---
3. 架构创新
3.1 超高密度设计
- 逻辑结构优化:
- 6输入LUT+2个触发器组合单元
- 支持级联链(Cascade Chain)降低布线延迟
- 存储器层级:
- 分布式RAM(每SLICEM 64bit)
- 支持ECC的UltraRAM(每块288Kb)
3.2 高速互联
- NoC(片上网络):
- 512位AXI总线(8TB/s峰值带宽)
- 支持缓存一致性(CCIX 1.1)
- GTY收发器:
- 自适应均衡(CTLE+DFE+FFE)
- 支持56G PAM4(112Gbps NRZ等效)
---
4. 典型应用场景
- ASIC原型验证:
- 可仿真5nm SoC设计(等效2000万门级)
- 数据中心加速:
- 基因组比对(比GPU快8倍)
- 期权定价(Monte Carlo加速)
- 通信系统:
- 太比特级路由器调度
---
5. 开发支持
5.1 工具链
- Vivado 2022.1+:
- 支持时序驱动的层次化设计
- 集成SmartConnect IP优化NoC
- Vitis HLS:
- C++算法直接映射为硬件流水线
5.2 评估平台

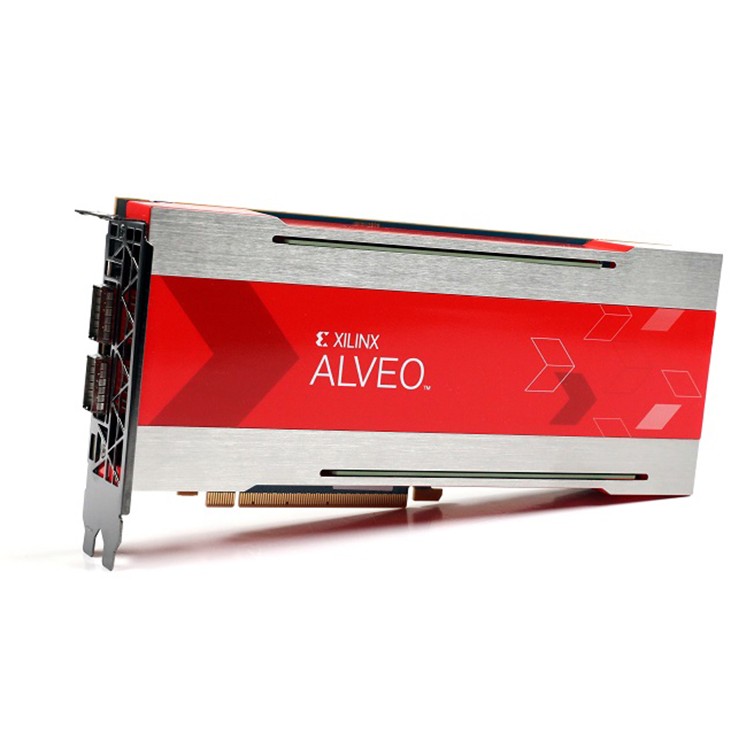

- Alveo VU19P加速卡:
- 板载32GB DDR4 + 2×QSFP56光口
- 提供ASIC原型参考设计
---
6. 性能对比(vs 竞品)
| 型号 | VU19P优势 | 局限 |
|-------------------|---------------------------|--------------------------|
| VU19P | 逻辑密度全球第 一 | 功耗较高 |
| Intel Stratix 10 GX2800 | 更多DSP资源 | 收发器速率较低(28Gbps)|
| Versal VC1902 | 集成AI引擎 | 逻辑密度低50% |
---
7. 设计挑战
1. 电源设计:
- 需18相供电(核心电压0.85V±1%)
- 推荐使用TI TPS548D22数字控制器
2. 散热方案:
- 液冷模块(热阻需<0.5°C/W)
3. 信号完整性:
- GTY走线需严格长度匹配(±5mil)
---
8. 技术文档
- [数据手册DS955](https://www.xilinx.com/support/documentation/data_sheets/ds955-vu19p.pdf)
- [UltraRAM应用指南UG573](https://www.xilinx.com/ultraram-ug573)
- [PCIe Gen4 IP核文档PG213](https://www.xilinx.com/pcie-pg213)
---
9. 应用案例
- 英伟达GPU验证:用于Hopper架构前硅验证
- 亚马逊AWS:加速FPGA实例的硬件仿真
如需具体设计参考(如400G以太网MAC实现),可提供进一步需求!
