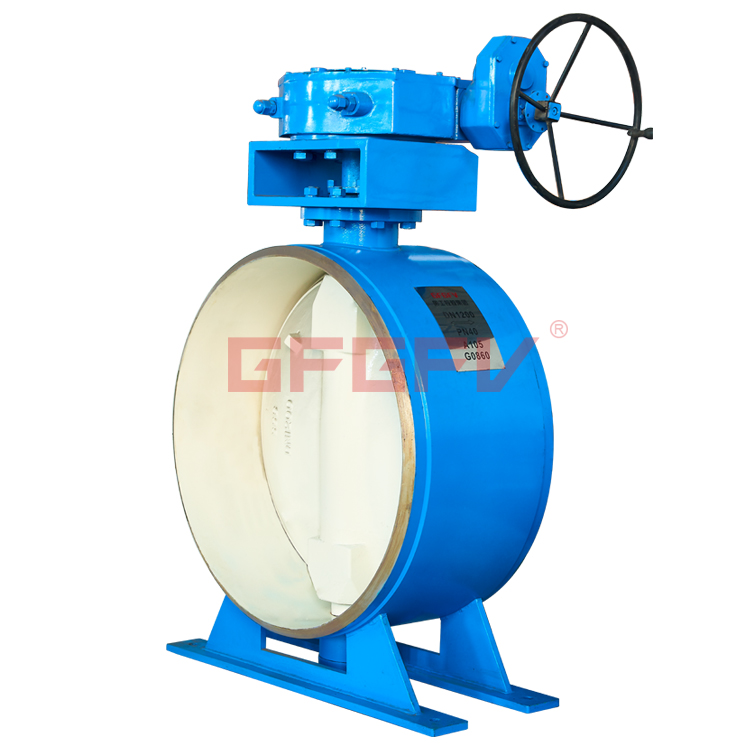

多层次硬密封三偏心蝶阀

多层次硬密封三偏心蝶阀

多层次硬密封三偏心蝶阀是我公司技术人员在吸收国外同类产品结构和特点，克服了原有产品在使用中存在的缺陷后而优化设计的，使其寿命更耐久，密封更可靠。蝶阀采用三维偏心设计原理，密封副由两个重合的圆锥体斜截面组成，蝶板旋转中心经过对阀体、阀座的偏心值后，实现开启和关闭的瞬间接触和分离，并由蝶板密封圈金属与石墨层叠结构实现迷宫式密封，既能使阀门的开关扭矩小又能保证蝶阀密封性能，双向承压蝶阀采用减小偏心值和增强蝶板、阀轴、执行机构等的强度来实现蝶阀进出口双向密封零泄漏。

结构特点

1、结构紧凑、体积小、重量轻、操作灵活、使用方便；

2、采用三维偏心多层次硬密封结构，其密封性能可靠达到零泄漏；

3、此阀无法兰，对管道的保温包扎带来很大方便和美观；

4、具有耐高温、高压、耐腐蚀、耐磨损等特点

设计规范

设计与制造：GB/T12238、JB/T8527

焊接尺寸：GB/T12224

结构长度：GB/T122

试验与检验：GB/T13927、JB/T9092

性能参数

产品规格：DN50~700mm

压力等级：PN0.6~4.0MPa

适用介质：水、蒸汽、油品、酸类腐蚀性等

适用温度：碳钢：-29℃~425℃  不锈钢：-40℃~600℃

传动形式：蜗轮传动、气动传动、电动传动、液动传动

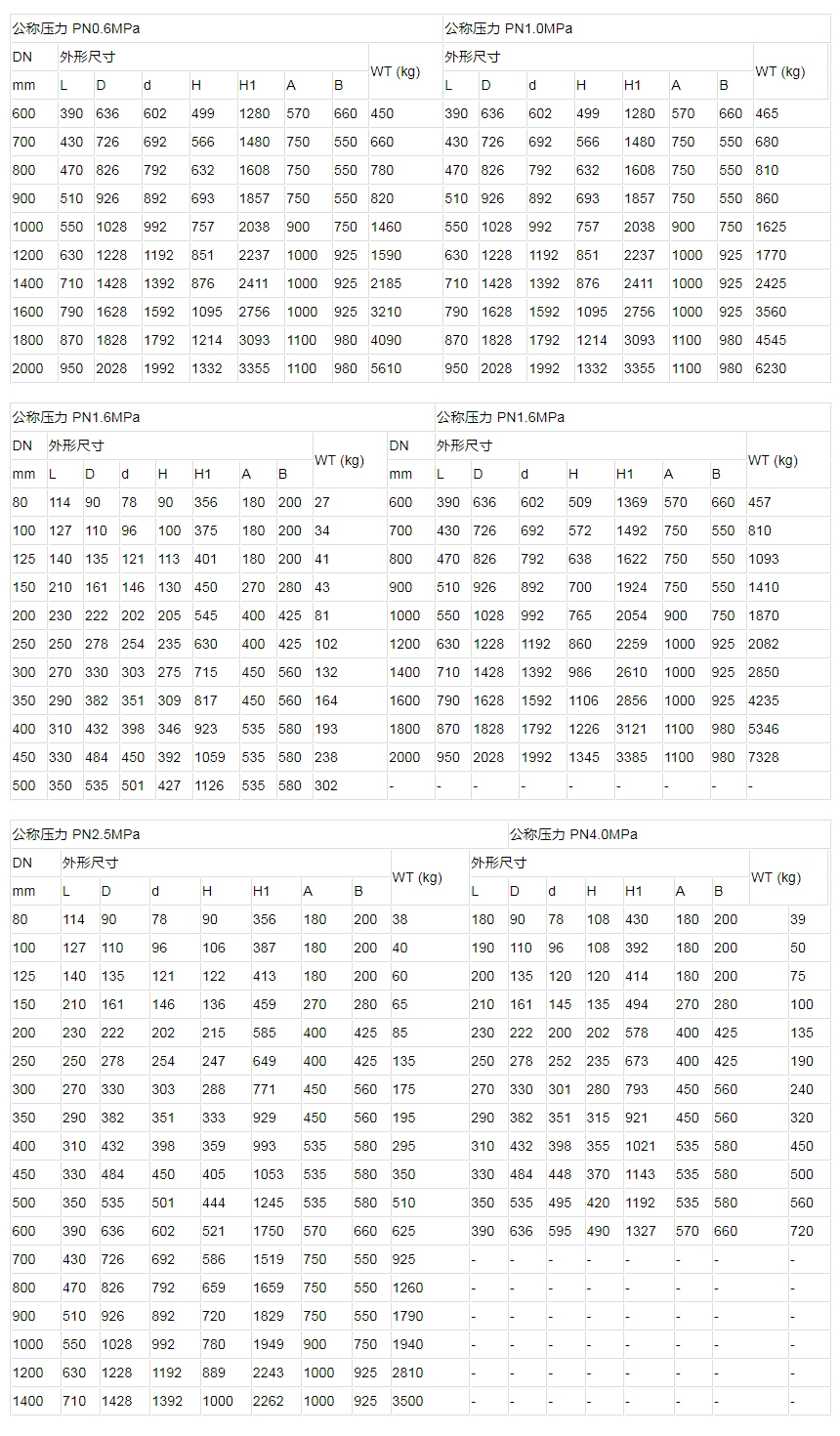

产品尺寸
