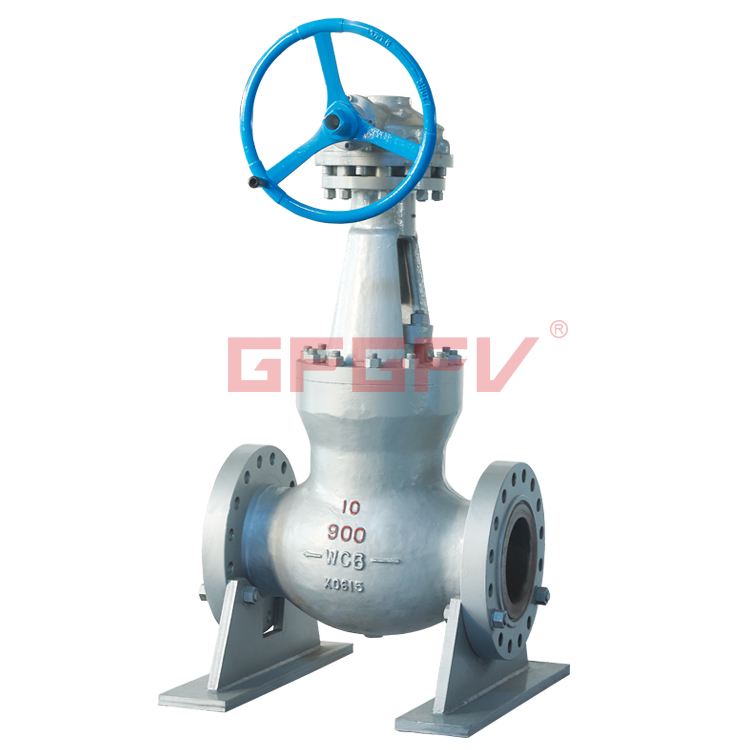

伞齿轮美标截止阀

美标截止阀

美标截止阀适用于公称压力Class900~2500Lb ，工作温度≤540℃的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

结构特点

1、阀门与管路连接采用法兰式结构。

2、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。

3、阀瓣、阀座的密封面采用SLITE司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

4、结构紧凑、启闭性好、高度小、维修方便。

5、阀盖填料函合理,填料加缓蚀剂,密封可靠,开关平稳。

6、阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

执行标准

设计与制造：ANSI B16.34，BS1873

结构长度：ANSI B16.10

法兰尺寸：ANSI B16.5

压力-温度：ANSI B16.34

试验-检验：API 598

性能参数

公称通径：DN50~250mm

公称压力：PN3.0~64MPa

适用温度：≤540℃

适用介质：水、蒸汽、油品，硝酸类、醋酸类、尿素

主要材质：WCB，WC1,WC6,WC9,CF3,CF8等

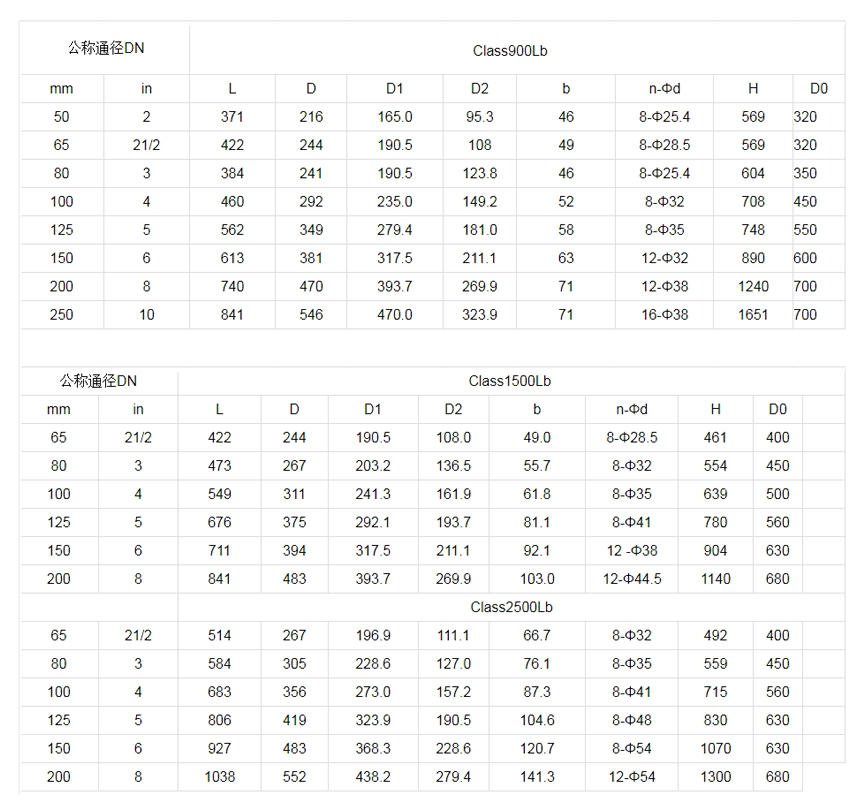

产品尺寸
