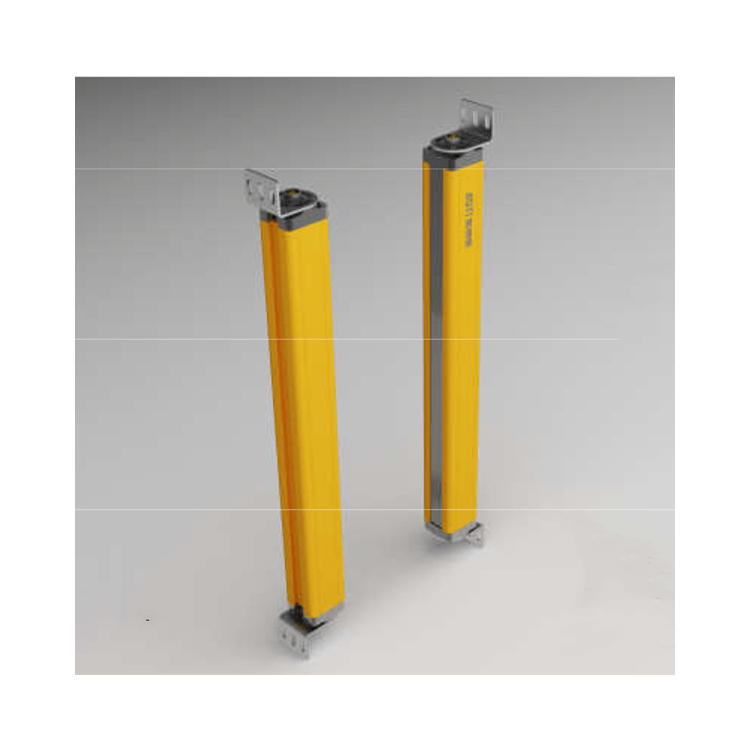

安全光栅 SGY400-A系列

一、产品描述

SGY400-A系列安全光栅是符合国际工业安全标准的四级安全光栅，功能强大，自检完善，使用简易，安全可靠。

二、特点介绍

1、采用CPU自检技术：采用循环CPU自检技术，当自身出现故障时（如光源不同步；光强度不够；CPU出错；发射电路短路、断路等）光栅能确保不向所控制的设备发出错误的信号，安全性能优。

2、采用光同步技术：发射端与接收端之间无需导线连接，适合远距离安装，接线简单。

3、采用专业光学透镜构架：具有很好的聚光特性，抗外界光线干扰，保护距离更远。

4、采用双独立OSSD冗余输出:可直接驱动安全继电器和安全PLC，确保光栅运行更加可靠。

5、采用EDM信源监测功能：EDM信源监测反馈回路，实时监控继电器输出情况，防止由于外部继电器粘合故障而导致的安全保护功能的丢失判断输出信号状态。

6、采用LED四段位显示系统:提供对准信号强度，实时工作状态以及故障代码指示功能。

7、采用过载保护和短路保护：采用输出过载保护和短路保护功能，当输出过载或短路时，光栅将进入保护状态。

8、配套控制器提供钥匙开关，自检开关，手动/自动复位选择，双继电器自检输出。

9、可提供同时控制两套光栅的控制器。

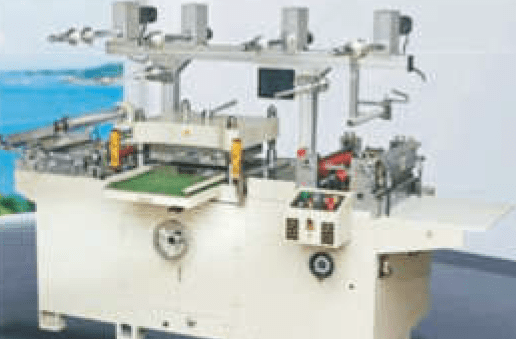

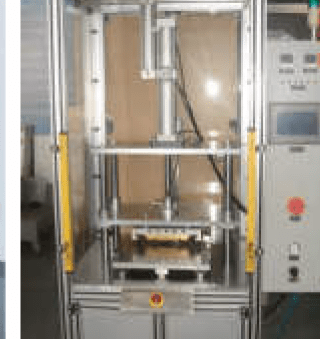

三、应用案例

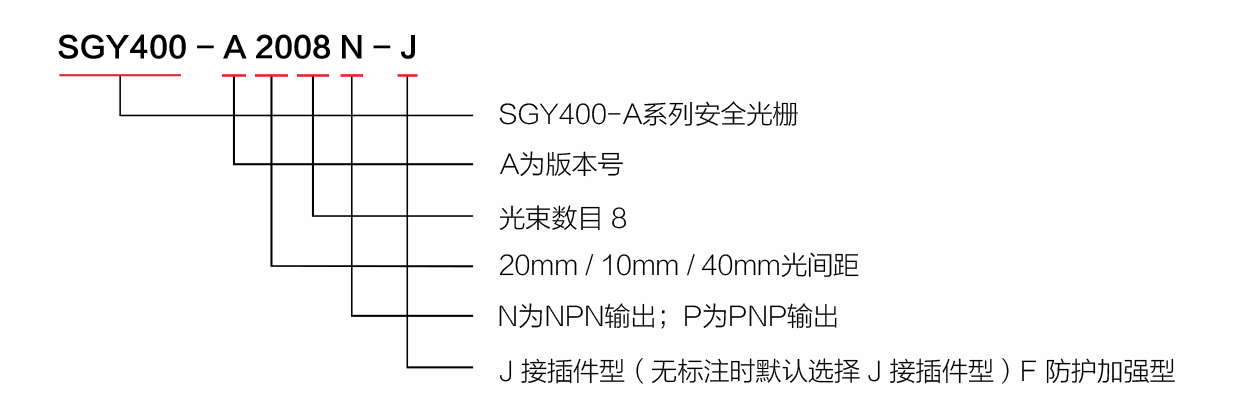

四、型号结构

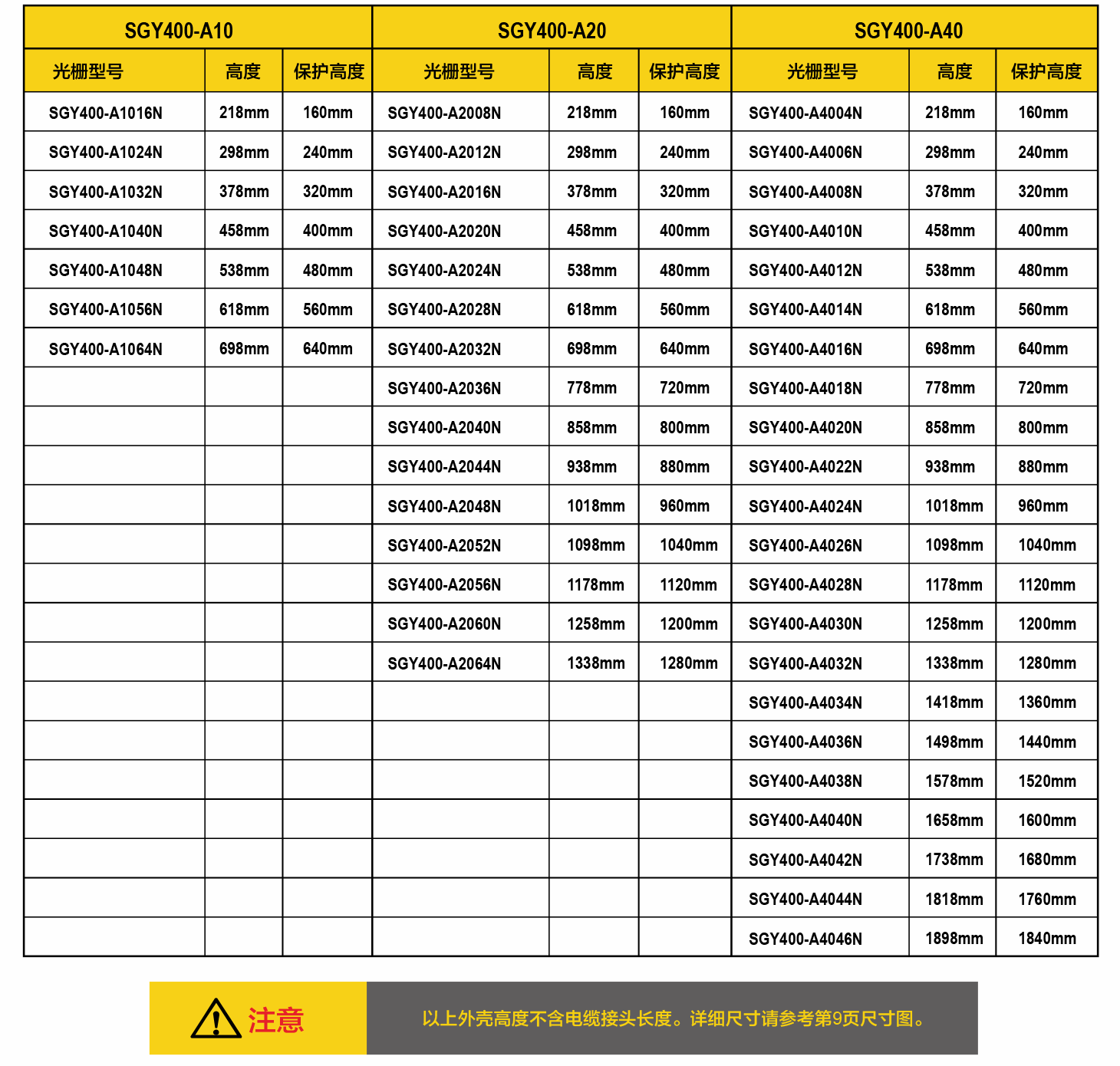

五、选型表

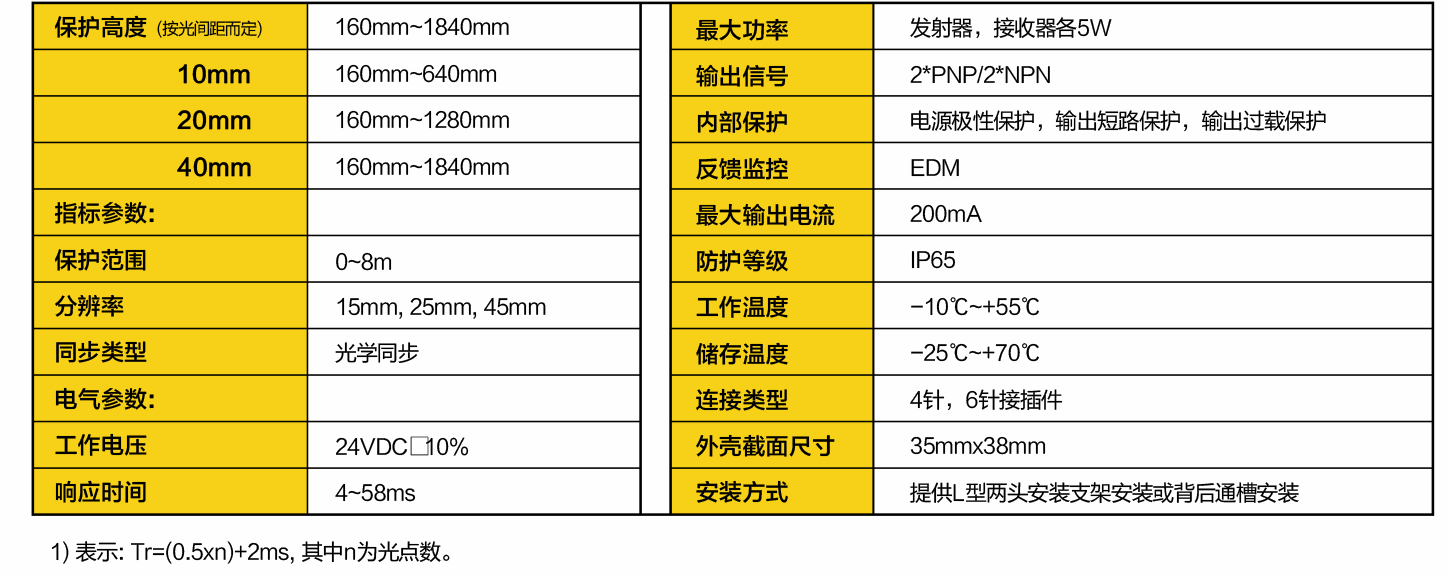

六、技术参数

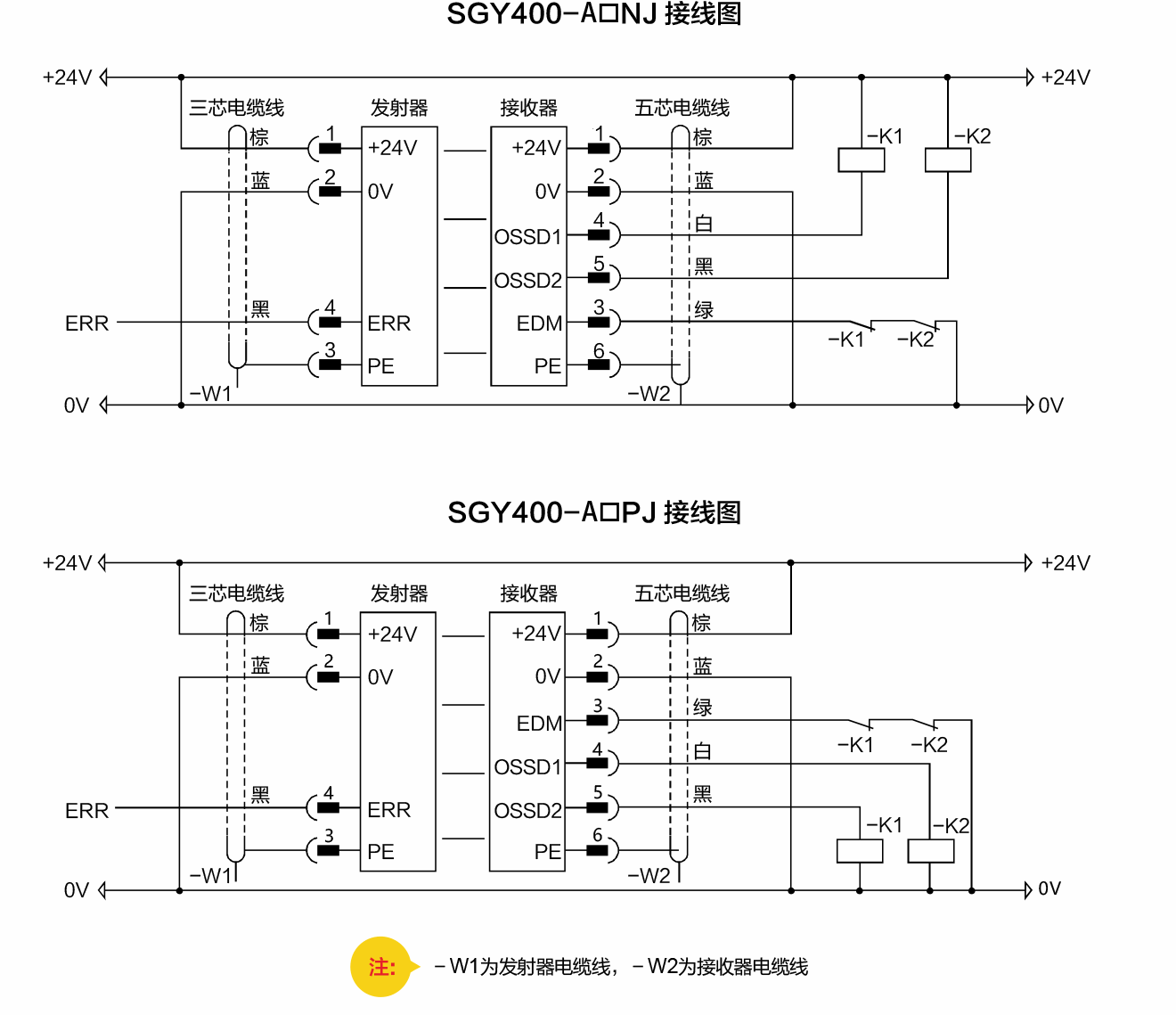

七、接线图

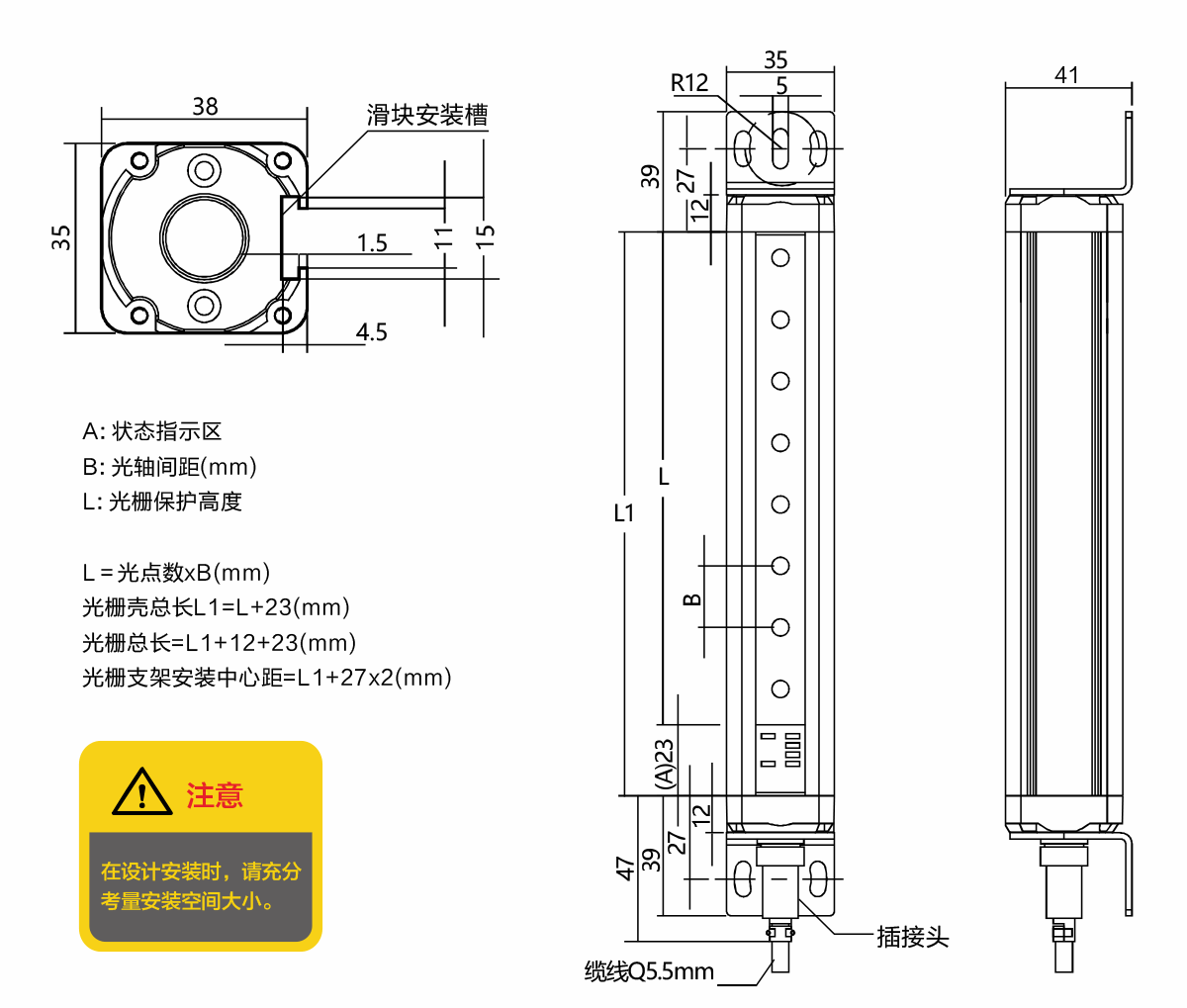

八、外形尺寸

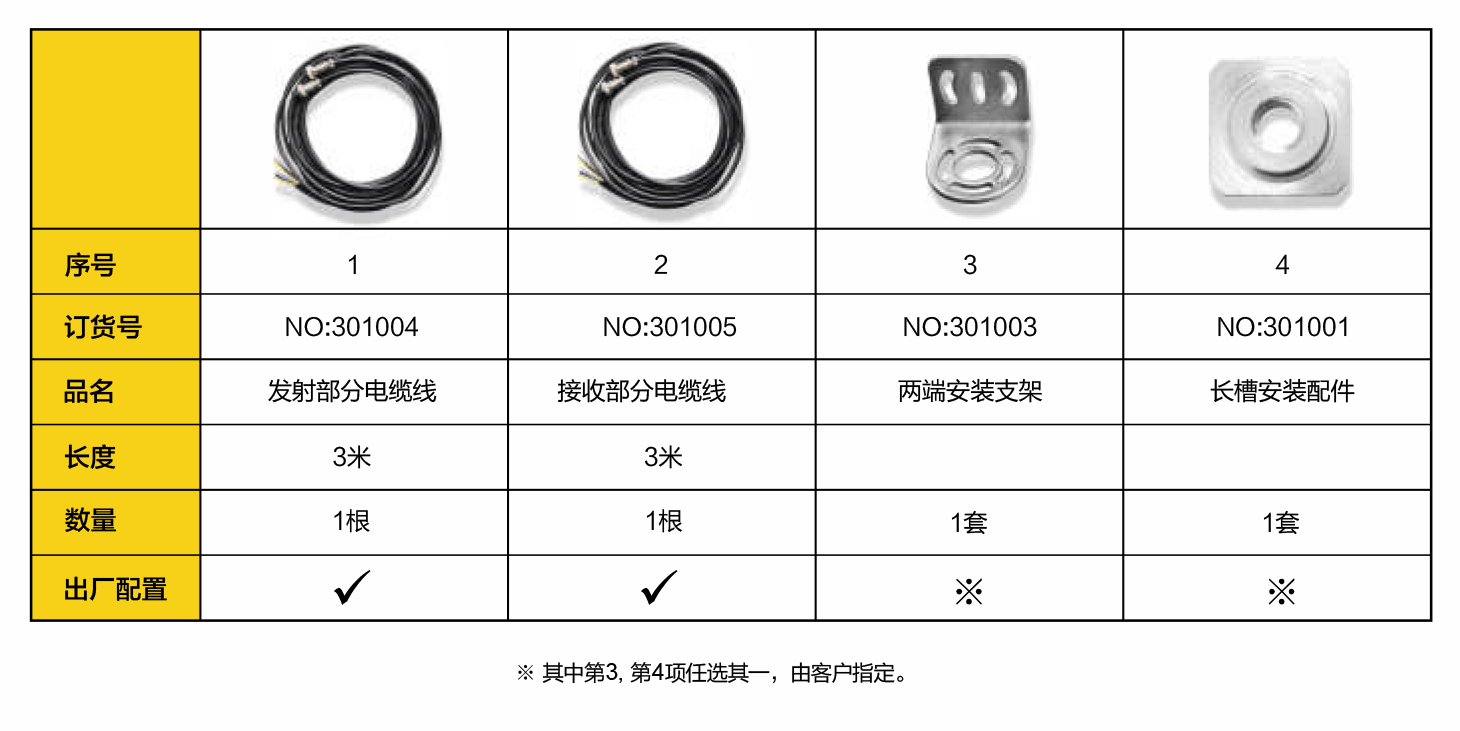

九、附件信息
