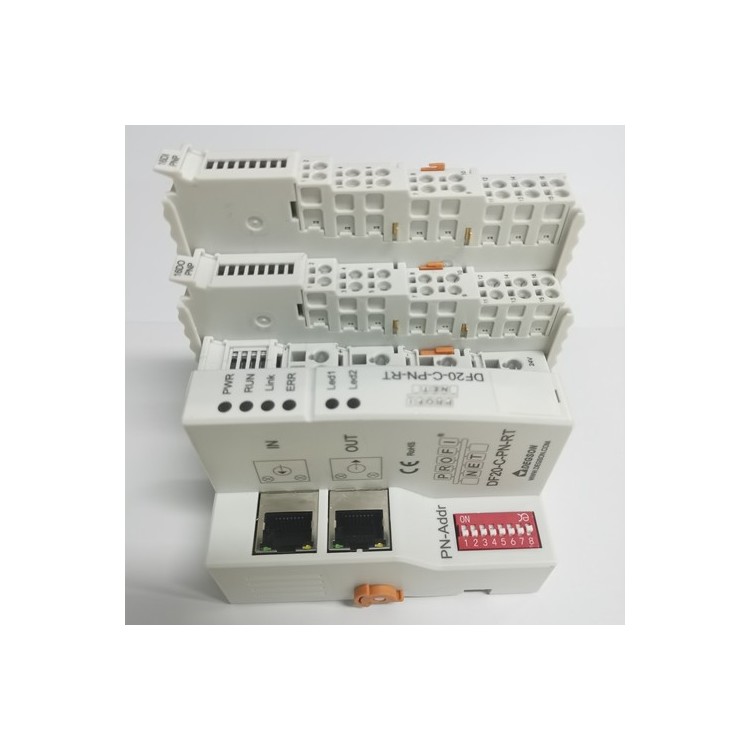

通过使用 SQTI的IP20 现场总线模块，您可以 在总线网络中使用多种通讯技术。搭建点到点、线形 和环形的网络结构，从而大程度的满足系统需求。
IP20现场总线模块适用于模块化、 独立于现场总 线的分布式I/O系统。用户根据现场总线的节点需求， 将不同信号类型的数字量输入/输出模块、模拟量输入 /输出模块、供电模块及特殊功能模块组合在一起。
提供PROFINET、 PROFIBUS - DP、 EtherCAT、 Modbus/TCP等多种协议。 外形小巧，结构紧凑，组 装方便。
耦合器类型 | EtherCAT Modbus TCP ProfiNET ProfiBUS-DP |
I/O类型 |
数字量输入 |
数字量输出 |
I/O类型 |
模拟量输入 |
模拟量输出 |
系统电源输入 | 24VDC( 20%) | 通道数量 | 8/16 | 8/16 | 通道数量 | 4 | 4 |
支持卡片数量 | 32 | 卡片类型 | NPN(低有效) PNP(高有效) | NPN(低有效) PNP(高有效) | 卡片类型 | 差分/单端 | 单端 |
总线速率 | 100Mbps 9.6kpbs~12Mbps | 负载电流 | 24VDC / 3mA | 24VDC / 500mA | 采样范围 | 10V 0~20mA | 10V 0~20mA |
PDO大小 | 1024 Byte | 隔离方式 | 光电隔离 | 光电隔离 | 采样率/精度 | 16bit / 0 . 1% | 16bit / 0 . 1% |
尺寸 | 100 X 48 X 69mm | 尺寸 | 100 X 67 X 12mm | 100 X 67 X 12mm | 阻抗/负载 | >500kΩ / 100Ω | >5kΩ / <300Ω |
