数控钢筋笼绕筋机 绕笼机钢筋笼绕筋过程

数控钢筋笼卷笼机，数控钢筋笼成型机、数控钢筋笼绕筋机，数控钢筋笼绕笼机，钢筋笼滚焊机，钢筋笼滚笼机

YGT3000-12

★工作原理

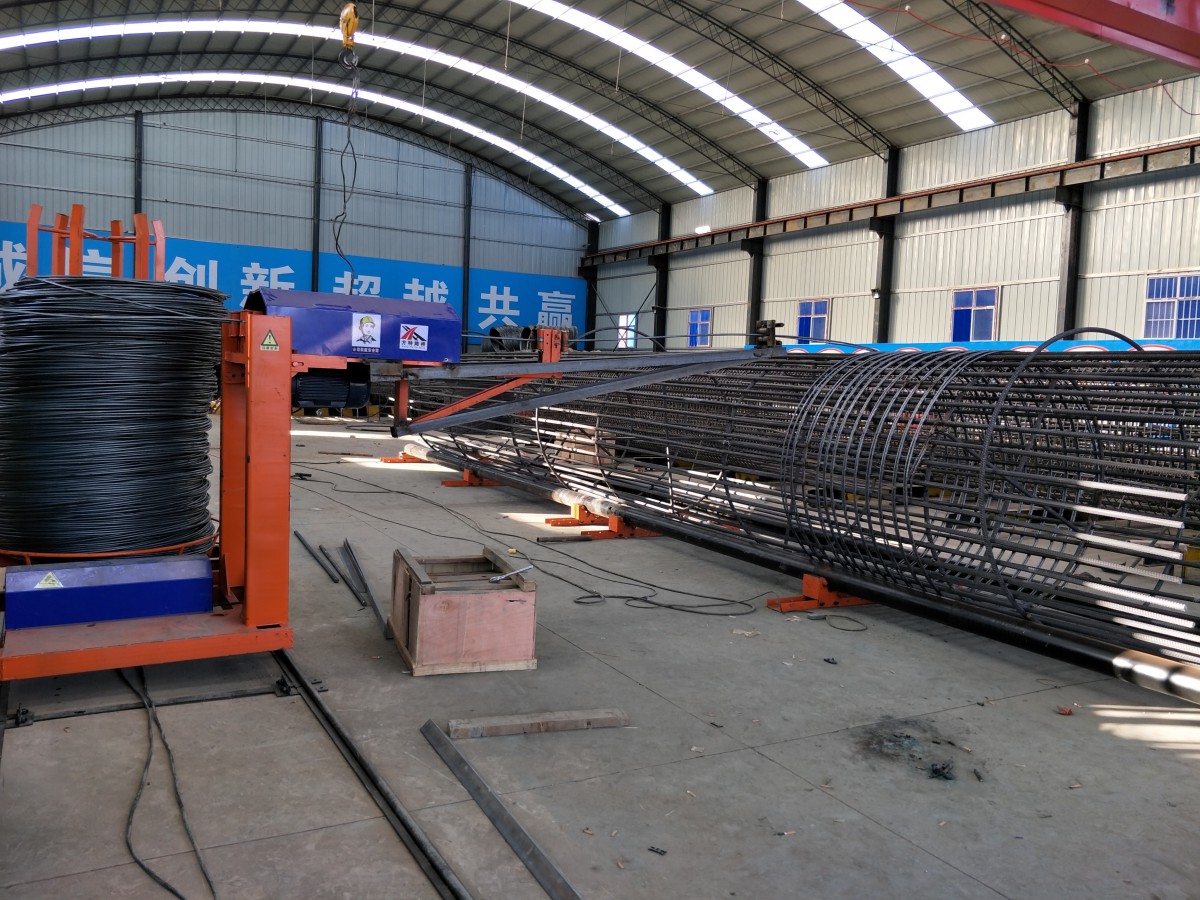

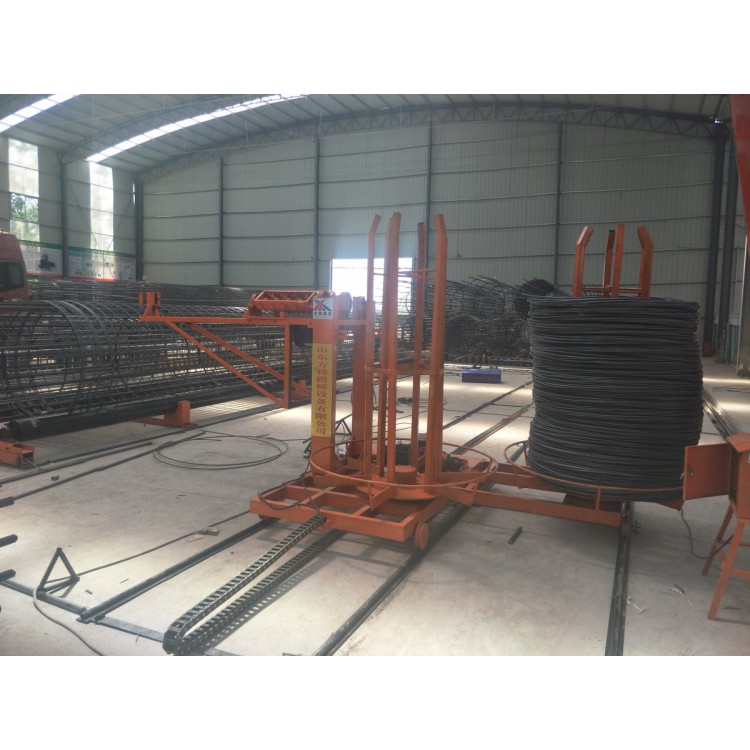

1. 型钢筋笼成型机主机是采用摩擦传动原理——即钢筋笼平置于2组橡胶动力托辊之间转动，小车载着线材平行于主机匀速进行，产地螺旋状绕筋，过程中施焊（亦可快速缠绕后施焊或绑扎）直至完成生产全过程。

★产品特点

1. 速度快：待工状态2个可全程生产，正常工况3-6人一天可生产10-20多节钢筋笼。

2. 质量稳定：机械化作业不受人为因素影响，长时间工作可稳定质量不变。

3. 适合各种主筋箍筋数量，形式，型号，大小，长度的设计要求，不会因为设备功能而影响钢筋笼设计或不能上机生产。

4. 转运便捷：组合式设计使拌匀，安装，生产等过程不依赖起重设备，适应工厂化大批量固定生产和施工现场分散的动机作业。

5. 功率低：总功率不到15KW，同步工作不到5KW，节能而且不影响总电容的配比。

6. 流水线形式：独立施工不受各工序影响，不间断完成主筋箍筋焊接成型，绕筋过程施焊等全部过程。

7. 采用螺纹连接技术可精准定位，帮助提高筋笼分解，安装速度。

★主要技术参数
型号：YGT3000型（按基本型配置）
加工范围：钢筋笼直径Φ600--Φ3000mm 长度12m
绕筋线速：0---15.4m/min(i=59*1.25=73.75)
小车速度：0---1.38m/min(i=593)
额定功率：18kw

胶辊电机：Y90L-4 功率7.5KW
小车电机：Y90L-4 功率3 KW
调直电机：7.5kw

整机质量：4500kg
外形尺寸：主机13m*1.8m*0.8m 小车15m*1.3m*1.5m
安装尺寸：16m*4m
