立式数控钢筋弯曲机

弯曲的加工能力。是我公司独立研发的具有自主知识产权的钢筋加工设备。我们在研发上力求人性化，能满足各个层次的人群操作使用，同时加工精度高、效率高满足工程工期要求, 每个工作班相比普通弯

可替代10名操作工的加工量，可给客户带来实实在在的效率和收益。

数控钢筋弯曲机说明:

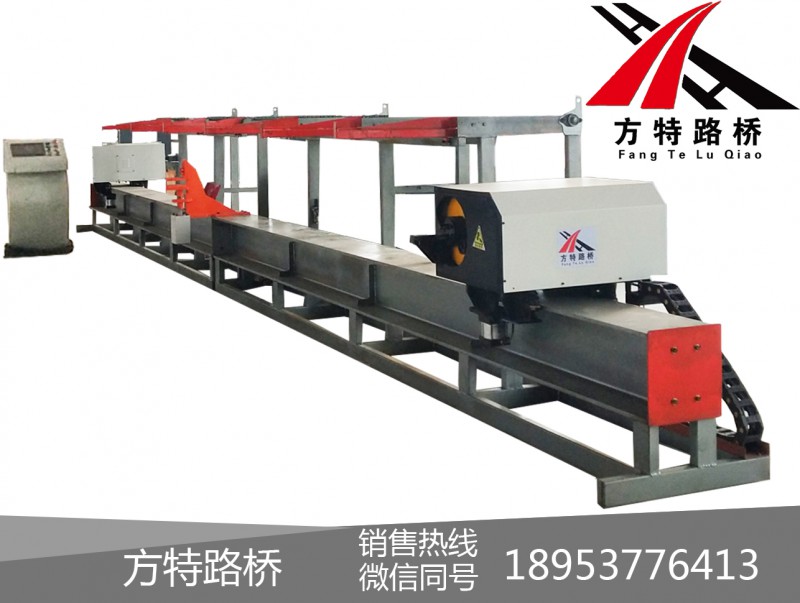

YGTB-32双机头数控钢筋加工中心是用于钢筋弯曲的专用装备。该设备具有操作简单，维护方便，经济实用的特点。特别适用于各种工程标段、钢筋集中加工工厂等钢筋批量加工的场合使用。

一、关于智能棒材弯曲中心

智能棒材弯曲中心YGTB-32属于钢筋弯曲加工机械，适用于高层建筑、高速公路、高速铁路、大型桥梁等钢筋混凝土结构中钢筋的弯曲加工,可以在一个工作循环内做正向和反向弯曲。加工精度高、可以满足工程各种要求。

二、产品特点

1、高性能PLC结合触摸屏控制界面操作方便

2、弯曲主轴由伺服控制，弯曲精度高

3、移动式弯曲主机，弯曲长度自由定尺

4、伸缩式弯曲销轴实现了钢筋的双向弯曲

5、设备性能好，一次性可弯曲多根钢筋，可弯曲多个不同角度

6、图形数据库可预置数十种图形，方便调取，操作简便

7、生产效率高，平均每班2人（8小时）加工量10吨以上，是传统加工设备产量的5倍以上。

8、设备适应性好，可加工直径10-32的三级螺纹钢（HRB400）

三、结构介绍

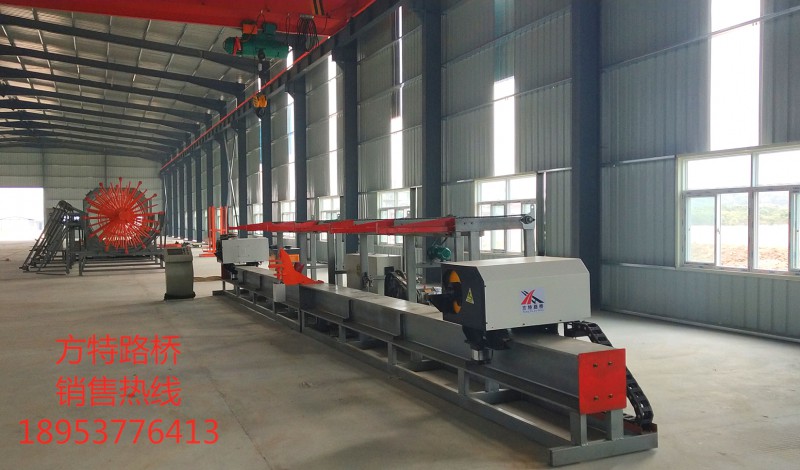

智能棒材弯曲中心YGTB-32，其结构与功能分为：一体式机架、左弯曲机头、右弯曲机头、对齐装置、钢筋夹紧装置、机头定位机构、机头行走机构以及电气控制及操作系统组成。此外，设备还可以选配链条移动送料架。

各机构功能如下:

1.一体式机架

由空心矩形方管、大H型钢及钢板组焊而成,承重钢板开有方孔,提高了机架减振性和精度保持性.

2.弯曲机头

本机设置有左右两个弯曲机头,弯曲机头是该设备的核心功能部件,弯曲面板采用优质钢板，特殊设计，延长了使用寿命,弯曲主轴由伺服控制，弯曲精度高.弯曲主轴有伸缩机构实现了双向弯曲.

3.对齐装置

对齐装置为手动其放置在整机左侧,将待加工某种定尺首捆钢筋中点放置在夹紧装置上,将对齐装置推动与钢筋对齐并与机架锁紧,开始弯曲加工,往后此种钢筋则不用测量寻找中点,与对齐装置对齐即可.

4.钢筋夹紧装置

该机构结构简单可靠,由夹紧气缸和上下法兰,支座,上可调压板,与气缸杆铰接的下移动压板组成,当气缸杆伸出时，下移动压板向上可调压板运动从而夹紧两者间的待弯曲钢筋。当制作不同直径钢筋的时候，该装置需要做适当调整，保证与弯曲柱协调水平。

5.机头定位机构

每个弯曲机头各有一个机头定位机构,机头前后各联接一个刹车臂,其中机头前面刹车臂与机头固紧,机头后面刹车臂由固紧在其上的滑动导轨和悬挂滑动杆臂组成,刹车臂上用螺钉固紧一个刹车块与机架大H型钢的上翼边相对,两个刹车臂下部分别与刹车气缸的气缸杆和耳座铰接,刹车松开状态时气缸杆伸出,当刹车电磁阀动作给气缸供气气缸杆收缩时机头后面刹车臂向大H型钢的上翼边移动,此时前后两个刹车臂上的刹车块与H型钢的上翼边压紧若机头移动则实现摩擦刹车。

6.机头行走机构

机头行走的动力来自机架两端的伺服电机减速机组合,其输出轴端安装有驱动链轮,机架前面中部有两个从动链轮,链条两端分别连在机头底部的连接块上,链轮转动带动链条移动从而实现机头走动。

7.电气控制及操作系统

在此本说明书中单独作为一个部分进行祥细描述。

8.链条移动送料架（选配）

链条移动送料架为设备选配的一个机构。该机构由电机减速机带动链条走动移送钢筋,由电气系统、PLC控制实现自动上料。具有承载量大,移动灵活的特点.

该机构的主要功能是放置待加工的钢筋及移动钢筋，方便操作者放料。

设备配置（高端）

承料架 1套，电机驱动，自动上料，可载重2T以上 ，数控弯曲机头 2台，立式自动弯曲；伺服驱动，弯曲力量强大；两机同时或独立正反弯曲各种形状箍筋,大大提高效益及工作速度,降低人工及成本

自动行走机构 1套，伺服驱动，高精齿轮齿条啮合传动 ，确保钢筋长度精准

电控系统 1台， PLC控制。人机界面（触摸屏）立式操作台；程序实用、易学，适合工地工人现场作业 空压机 1台，随机工具及说明书 1套。
