通过中商114
预应力管道压浆料
本产品全面满足“JTG/T F50-2011 《公路桥涵施工技术规范》”对预应力孔道高性能灌浆材料的要求。
|
一、应用领域 |

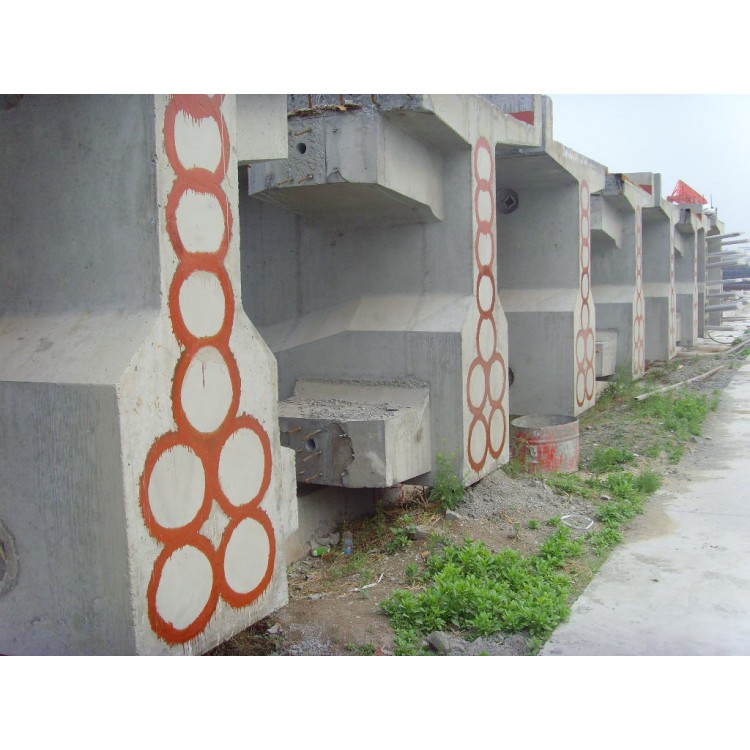

1、 梁体预应力管道压浆；
2、 设备基础、锚杆等构件灌浆；
3、 核电站壳体灌浆；
4、 混凝土疏松、裂缝和孔洞等缺陷修补。
|
二、性能指标 |
||||
|
项目 |
性能指标 |
检验试验方法标准 |
||
|
水胶比（%） |
0.26 ～0.28 |
《水泥标准稠度用水量、凝结时间、安定性检验方法》（GB/T 1346） |
||
|
凝结时间（h） |
初凝 |
≥5 |
||
|
终凝 |
≤24 |
|||
|
流动度（25℃）（s） |
初始流动度 |
10 ～ 17 |
JTG/T F 50-2011附录C3 |
|
|
30min流动度 |
10 ～ 20 |
|||
|
60min流动度 |
10 ～ 25 |
|||
|
泌水率（%） |
24h自由泌水率 |
0 |
JTG/T F 50-2011附录C4 |
|
|
3h钢丝泌水率 |
0 |
JTG/T F 50-2011附录C5 |
||
|
压力泌水率（%） |
0.22MPa （孔道垂直高度≤1.8m） |
≤2.0 |
JTG/T F 50-2011附录C6 |
|
|
0.36MPa （孔道垂直高度＞1.8m） |
≤2.0 |
|||
|
自由膨胀率（%） |
3h |
0 ～ 2 |
JTG/T F 50-2011附录C4 |
|
|
24h |
0 ～ 3 |
|||
|
充盈度 |
合格 |
JTG/T F 50-2011附录C7 |
||
|
抗压强度（MPa） |
3d |
≥20 |
《水泥胶砂强度检验方法（ISO法）》（GB/T 17671） |
|
|
7d |
≥40 |
|||
|
28d |
≥50 |
|||
|
抗折强度（MPa） |
3d |
≥5 |
||
|
7d |
≥6 |
|||
|
28d |
≥10 |
|||
|
对钢筋的锈蚀作用 |
无锈蚀 |
《混凝土外加剂》（GB8076） |
||
|
三、施工方法 |
||||
1、使用前必须和水泥进行试配以确定配比，H-60A推荐掺量为内掺10.0%, 水胶比0.26-0.28%。
2、搅拌：应采用转速不低于1000 rpm/min高速机械搅拌机搅拌，搅拌顺序为： 先将水加到相应刻度，开启搅拌机，均匀加入压浆剂，然后均匀加入水泥；全部粉料加入完毕之后再搅拌3-5分钟即可压浆

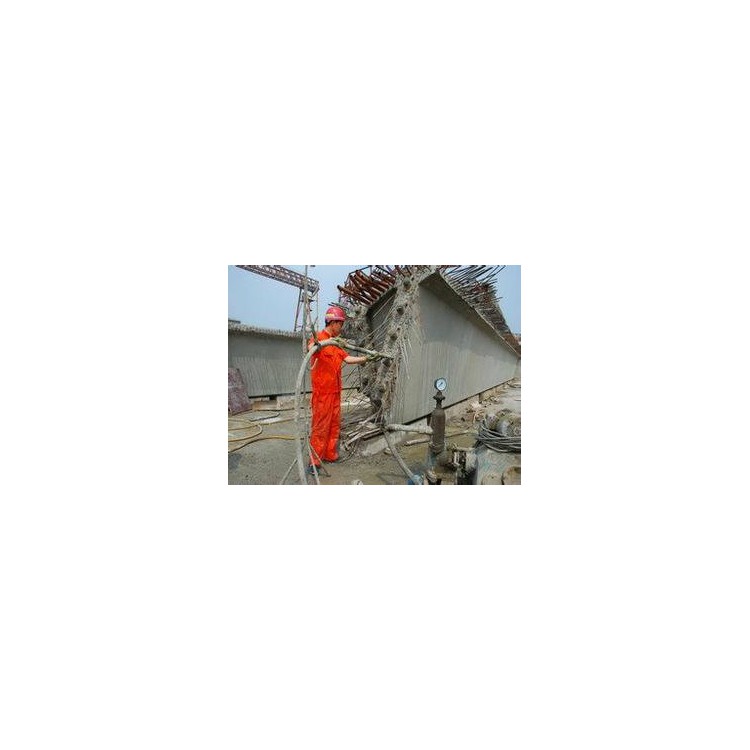

3、压浆：在搅拌后尽快压浆，应采取通常的压浆方法。
4、清洁：用水清洁所有施工工具和设备。
5、保护措施：施工过程中要戴保护手套和护目镜。
冀公网安备13010402002588
