电机测试底座选型“四件套”：材质/承载/精度/槽型，对号入座

很多人第一次接触电机测试底座，觉得不就是块铁板嘛，随便买一块能放电机不就行了。真正吃过亏的人才知道，底座选错了，数据飘起来的时候，换传感器、换测功机都救不回来。

电机测试底座和试验平台不是一回事。试验平台是整块大铁板，底座是电机和平台之间的“转接件”——不同型号电机的底脚孔距、安装高度都不一样，总不能每换一种电机就在平台上重新打孔。底座的作用就是把这个适配问题解决掉。

材质：铸铁和焊接钢，别只看价格

选底座容易踩的坑就是只看价格买了焊接钢底座，用了一年就开始变形。铸铁底座和焊接钢底座的差距，不在“结不结实”，在“稳不稳”。

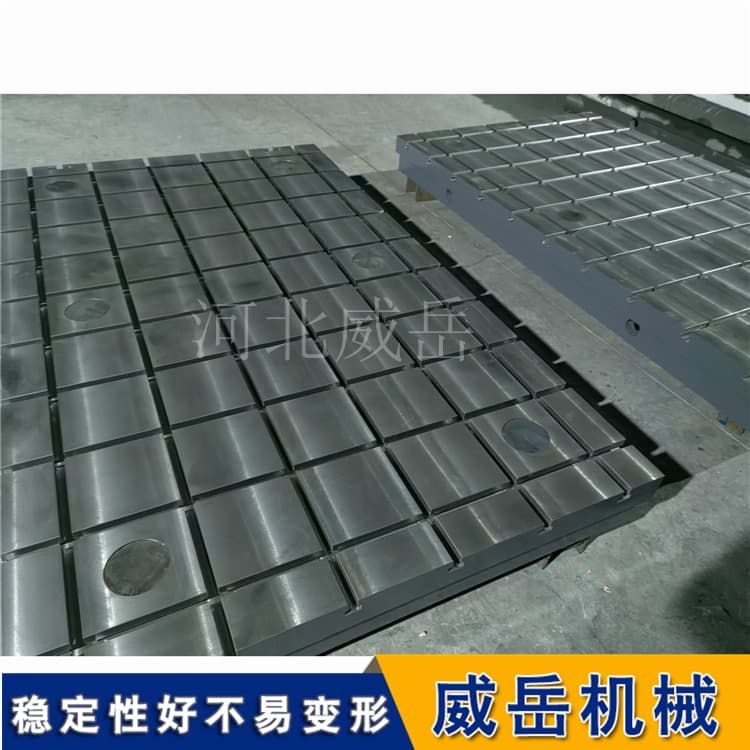

铸铁底座主流用HT250、HT300灰铸铁或QT500、QT600球墨铸铁。灰铸铁内部石墨呈片状分布，阻尼比达到0.03到0.05，是普通钢材的3倍，能吸收大部分高频振动。电机转起来产生的振动传到铸铁底座上，能量被吸收掉，传感器采集的信号干净。焊接钢底座用Q235钢板拼焊，成本低、交货快，但阻尼性能差了一个量级，振动直接传到传感器上，数据里掺的干扰信号就多。

高精度研发测试、新能源电机台架，铸铁底座是选。低频次、预算有限的场景，焊接钢勉强能用，但要做好精度保持时间短的准备。

承载：别卡着算

有个经典误区：把所有设备重量加起来，刚好不超过额定承载就觉得万事大吉。底座标注的承载是静态均匀载荷，电机测试有启动冲击、堵转冲击、振动，这些动态载荷比静态重量大不少。

正确的算法是静态总重乘以1.2到1.3的系数。电机加夹具500公斤，留30%余量就是650公斤，选额定承载不低于650公斤的底座。卡着选，用两年台面就下凹了。

精度：1级够用，别盲目追高

精度等级按工作面平面度划分。1级精度平面度≤0.04mm/m，满足绝大多数电机厂的日常检测需求。00级≤0.01mm/m，用于实验室高精度场景。

有人问“是不是精度越高越好”，实际经验是：焊接工位配00级底座，纯属浪费。00级底座价格翻倍，而且需要恒温恒湿环境，普通车间根本发挥不出优势。1级精度能满足九成以上电机厂家的需求，过度高配只是多花钱。

T型槽：对着螺栓选

T型槽规格要根据设备地脚螺栓的尺寸反向选择。常规槽宽有14mm、18mm、22mm、28mm，分别适配M12、M16、M20、M24的螺栓。选小了螺栓穿不过去，选大了螺栓头在槽里卡不紧。槽间距常规设计在100到200mm之间，间距小固定小工件更灵活，间距大承载大型工件更稳当。

电机测试底座选型这件事，材质选对、承载留余量、精度按需匹配、槽型对着螺栓来，几个参数对上了，底座就能用得住。那些数据飘的案例，十有八九是这几个参数里有一个没对。
