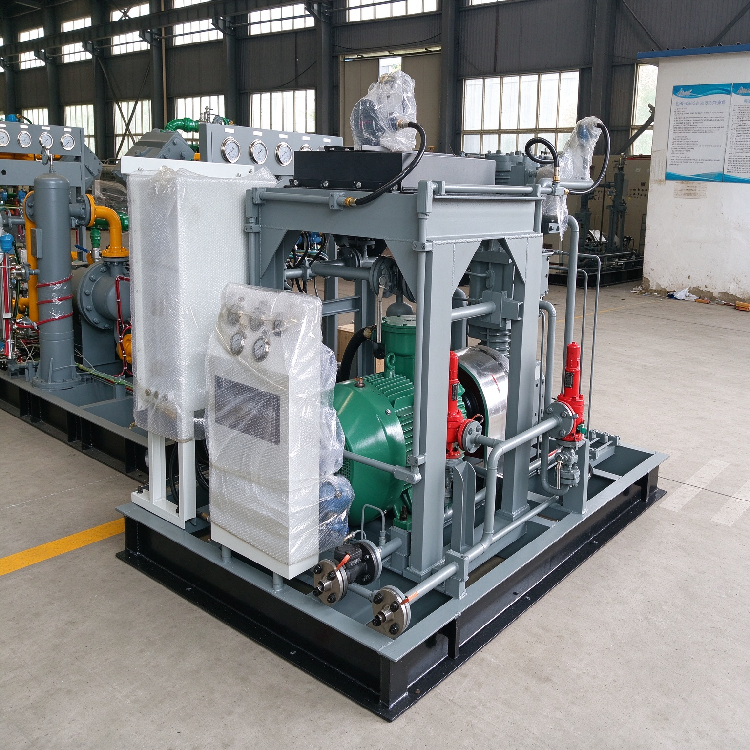

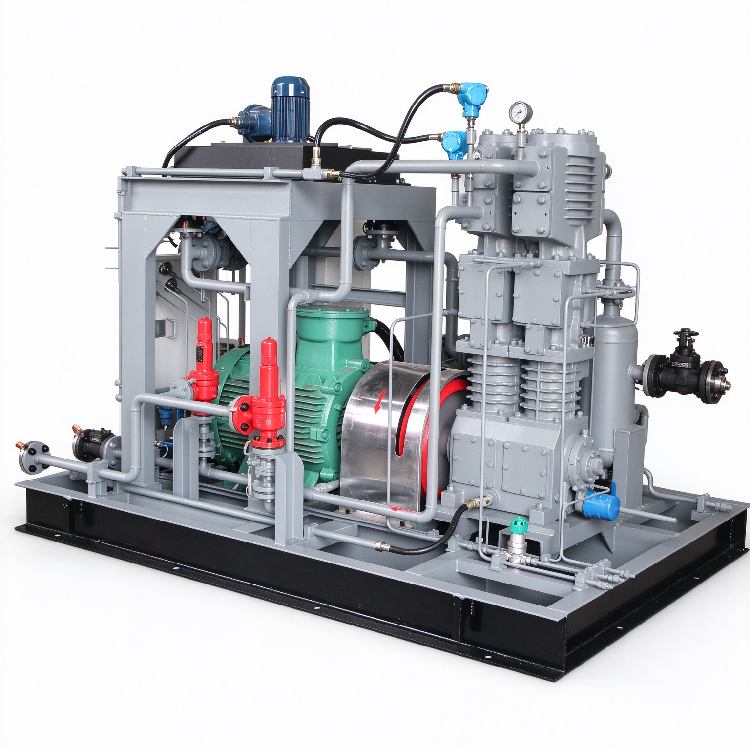

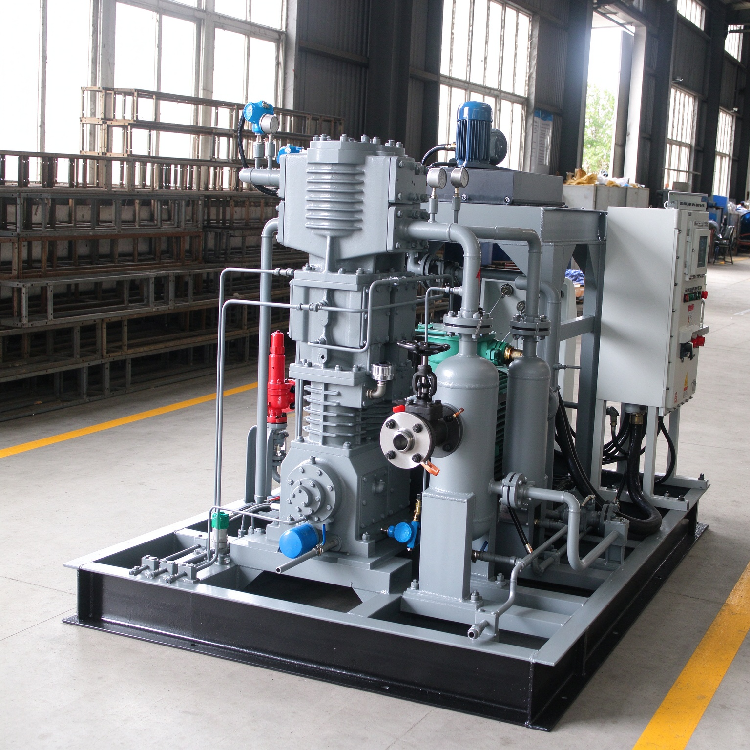

ZFW-1.5/(2.5-4)-20 液化石 油气压缩机

ZFW-1.5/(2.5-4)-20 为Z 型立式两列二级橇装无油液化石 油气压缩机，介质为液化石 油气，公称容积流量 1.5m³/min；进气压力 0.250.4MPa.G，排气压力 2.0MPa.G，进气温度≤40℃，排气温度≤100℃，适用环境20℃~55℃，支持产品定制，可依据客户技术参数及现场工况提供一对一定制化服务。

核心参数

· 介质：液化石 油气；流量：1.5m³/min；进气：0.250.4MPa.G；排气：2.0MPa.G

· 驱动：37kW 隔爆电机 ExdIIBT4，轮胎联轴器传动，软启动；冷却：强制风冷。

· 润滑：气缸、填料无油润滑，运动部件压力油润滑；转子油泵供油；配置填料充氮密封 + 漏气回收系统。

· 控制：西门子 S7200 PLC+7 寸威纶通触摸屏，防爆控制柜随机橇供货；RS485MODBUSRTU 对接 DCS，支持远程停机；配置二回一旁路管线、入口 / 级间分离器；各级安全阀带根部阀。

· 整机外形约 2200×1500×1750mm，单机重量约 2.2T；固定式有基础安装；1m 噪声≤85dBA，机组泄漏量≤3‰。

产品核心特点

1. Z 型紧凑风冷橇装一体化供货：立式 Z 型结构占地小，整机强制风冷无需冷却水；主机、风冷冷却系统、分离器、充氮密封、工艺管路、仪表阀门集成橇座；所有工艺、排污、放散接口汇集橇边配对法兰，现场对接即可调试投运。

2. 双中体 + 填料充氮密封结构：大空间双中体隔绝曲轴箱润滑油窜入气缸，避免油品污染液化石 油气介质；填料配置充氮保护与漏气汇总排放，适配易燃易爆烃类介质工况。

3. 零部件耐久可靠：活塞环、导向环、填料、气阀易损件寿命≥6000h；曲轴、连杆、活塞杆等核心运动部件寿命≥30000h；关键锻件做材质化验、磁粉、超声波无损检测；压力容器执行水压试验。

4. 完备分离与安全泄放：配置入口、级间分离器；设置二回一开停机旁路；各级安全阀带根部阀，支持不停机检修；配套手动盘车装置，保障设备检修安全。

5. 完备报警联锁保护：采集各级压力、温度、油压、油温等参数；具备电机过载短路、超压、超温、失油压报警联锁停机；全部现场隔爆仪表，满足石化防爆规范，具备完整开机许可条件。

6. 完善配套与技术服务保障：配齐分离器、冷却系统、配对法兰、全套随机易损件；交付总装图、基础图、压力容器取证全套竣工资料；提供现场调试、操作人员培训；售后 12 小时响应，500km 内 24h、1000km 内 48h 人员到场。

应用场景

液化石 油气增压、LPG 工艺压缩、石化烃类气体回收增压等工程项目。
