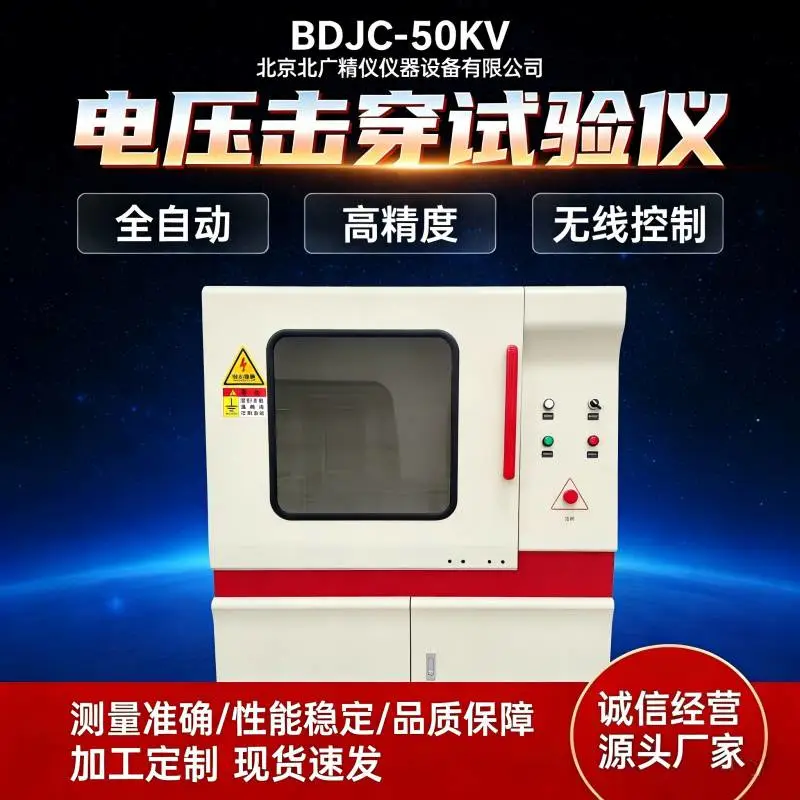

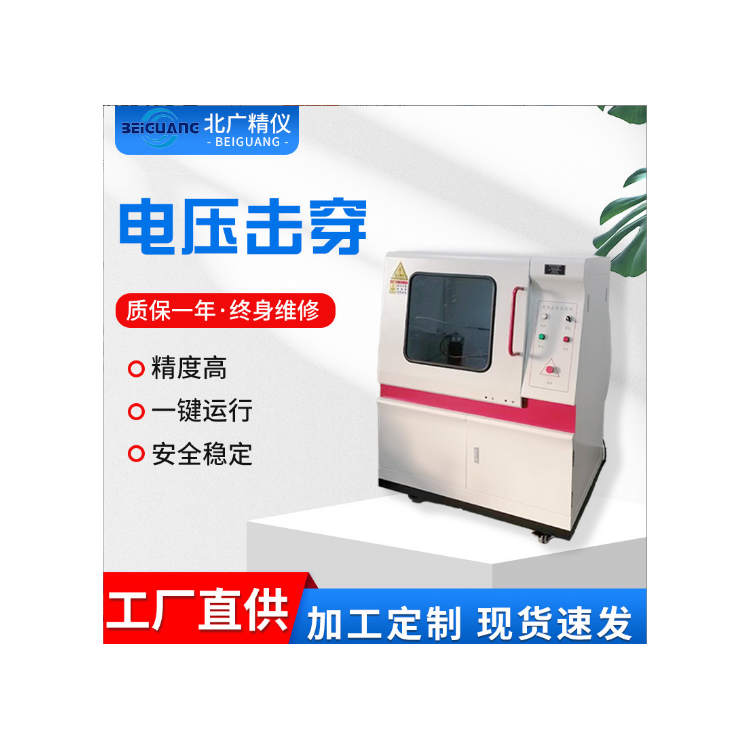

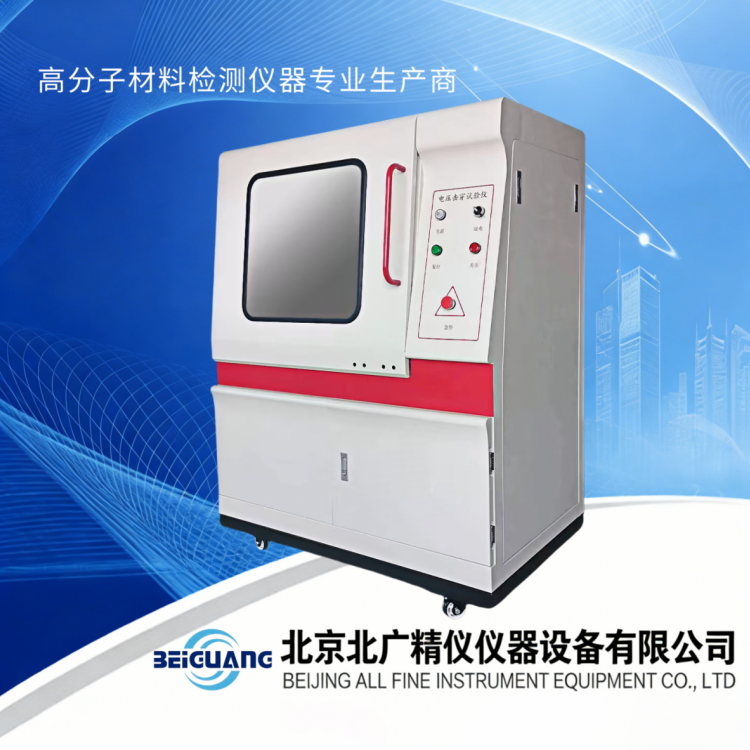

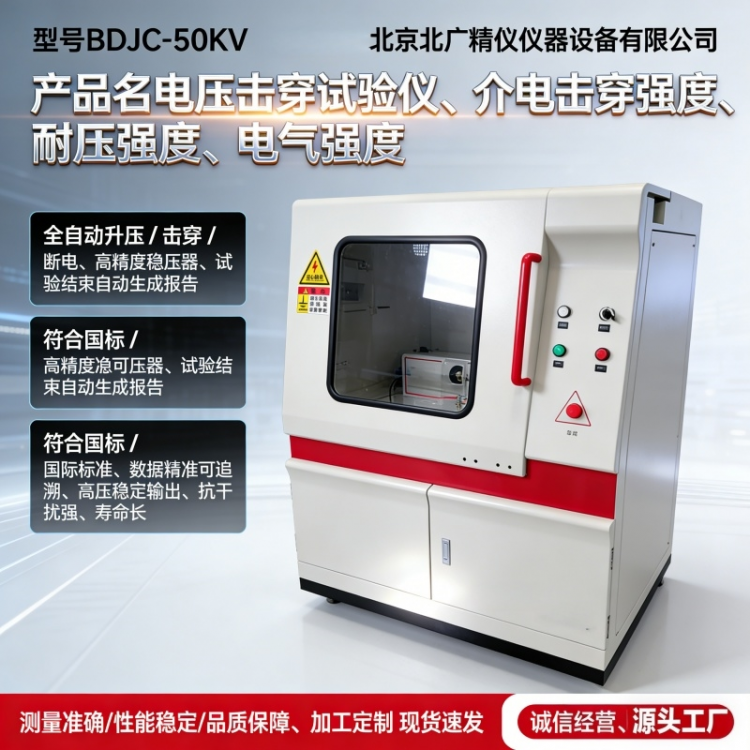

绝缘材料在电气设备中承担着隔离电位、约束电流路径的任务，它的电气强度直接关系到设备能否长期安全运行。要判断一种材料或者一个绝缘结构能否在工频电压下稳定工作，需要借助电压击穿试验与耐压试验取得实测数据。50KV绝缘电压击穿试验机BDJC-50KV是一套面向绝缘介质材料开发的计算机控制型测试系统，通过人机对话方式，完成对绝缘介质材料的工频电压击穿与工频耐压试验，适用于绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等固体绝缘材料在工频电压下的击穿电压、击穿强度和耐电压测试。除固体试样之外，该试验机同样可以对绝缘油等液体介质开展击穿试验。设备支持无线蓝牙操作，采用人机分离的使用方式，安全等级得到提升，并具备远程维护能力。
一、绝缘材料为什么要做电压击穿试验
绝缘材料的作用，是在带电体与接地体之间、在不同电位的导体之间，维持一条不易被电流穿透的屏障。空气、绝缘油、树脂、塑料、陶瓷、云母、纤维制品，都属于这一类材料。它们并不阻止电压的存在，而是限制电流通过的能力。一旦施加的电压超过材料能承受的程度，材料内部就会形成贯穿性的导电通道，电流骤增，绝缘失效，这就是击穿。击穿一旦发生在运行中的电气设备上，轻则造成设备损坏，重则引发火灾与人身伤害。
因此，绝缘材料的电气强度评价，是电气产品设计、制造、验收各环节的基础工作。它的使用场合大体可以分为几个方向。
在原材料与制品的出厂检验环节，生产企业需要确认每一批绝缘漆、树脂、层压板、薄膜的击穿强度落在内控范围之内。原材料批次更替、配方微调、工艺参数波动，都可能使材料性能发生偏移，如果缺少实测数据，偏离就无从察觉。
在来料检验与工艺监控环节，使用单位需要对采购的绝缘材料抽检。层压制品的层间是否密实、树脂是否浸润到位、固化是否充分，浸渍纤维制品的浸渍质量如何，薄膜复合制品的复合界面是否存在缺陷，这些信息往往可以通过击穿电压数值的变化反映出来。
在产品设计与定型环节，设计人员依据材料的击穿强度确定绝缘厚度与结构裕度。若设计中引用的材料数据与实际不符，设备的绝缘结构就可能存在隐患。
在科研与失效分析环节，击穿试验用于研究填料改性、增韧改性、纳米复合等新型绝缘体系，也用于分析已经发生的绝缘故障。通过复现与比对，可以辅助判断问题出在材料本身、制造工艺还是运行条件。
击穿试验的另一个特点，是它对试验条件的敏感程度较高。同一种材料，试样厚度不同、升压速度不同、浸入介质不同、环境温度不同，测得的击穿电压都会有差异。这意味着试验不能简单地"加压直到打穿"，而是一套需要规范控制的测量过程。设备的价值，就在于把电压施加、信号采集、结果判定与安全保护集中在一套可控的系统之中。
二、电压击穿与耐压试验的基本原理
工频电压击穿试验的基本做法，是把试样置于两个电极之间，在规定的环境介质和升压条件下，逐步提高施加在试样上的工频电压，直到试样失去绝缘能力、出现贯穿性导电通道，此时的电压即为试样的击穿电压。把击穿电压除以击穿点的试样厚度，得到击穿强度，通常以每毫米千伏表示，用以消除厚度差异带来的影响，便于不同试样之间的横向比较。
击穿过程本身是电学与热学耦合的复杂现象。在较低电压下，材料内部只有微弱的漏电流；随着电压升高，介质内部可能产生局部放电，长期作用会逐步侵蚀材料；当电场强度接近材料的耐受程度时，个别薄弱点先失稳，导电通道迅速贯穿，电流骤增，试样失效。不同材料的主导击穿机制不尽相同，有的偏向电击穿，有的偏向热击穿，还有的与局部放电的累积效应有关。这就决定了试样厚度、升压速度、环境温度、介质种类等条件，都会对测试结果产生不可忽视的影响。
耐压试验与击穿试验的做法不同。耐压试验是在设定电压下保持规定时间，观察试样是否发生击穿或者出现异常电流，用于判断成品或绝缘结构的合格性。击穿试验则关注击穿发生时的电压数值，用于材料筛选与性能评价。两者常在同一台设备上完成，因为二者都需要稳定可控的升压系统与可靠的击穿判定功能。
梯度升压试验介于两者之间。它按设定的台阶逐级提高电压并保持一定时间，既观察击穿电压，也观察材料在各级电压下的表现，适合研究材料在渐进电场下的行为规律。
从实际测试经验看，击穿数据的离散程度往往比预期要大。同一批试样，不同位置的击穿电压可能相差若干成；同一块试样，不同厚度下换算出的击穿强度也可能有明显差异。造成分散的原因很多：试样内部存在气孔、杂质或者纤维团聚，电场在缺陷处集中，击穿便提前发生；电极与试样表面的接触状态不一致，边缘效应带来附加的电场畸变；试样厚度测量存在误差，击穿强度的折算随之偏离；升压速度过快，材料来不及承受长时间电场作用，测得的值偏低，反之亦然；介质中含水量偏高，会明显拉低击穿电压。这些因素提醒使用方，测试结果的可比性建立在条件一致性之上。
三、执行标准与试验方法依据
设备所依据的固体绝缘材料试验标准包括：GB1408-2016《固体绝缘材料电气强度试验方法》，这是国内固体绝缘材料电气强度测试的基础方法标准，对电极、试样、试验程序与结果计算都有规定；GB/T1695-2005《硫化橡胶工频电压击穿强度和耐电压的测定方法》，适用于橡胶类弹性体；GB/T3333《电缆纸工频击穿电压试验方法》；HG/T 3330《绝缘漆漆膜击穿强度测定法》；GB12656《电容器纸工频击穿电压测定法》；ASTM D149《美标电压击穿试验方法》，这是国际上使用较广的对应方法。
液体介质的试验标准包括：GB/T 507-2002《绝缘油击穿电压测定法》与DL429.9-91《绝缘油介电强度测定法》。
这些标准在适用对象上各有分工。GB1408 覆盖范围较宽，是塑料、层压制品、云母制品、陶瓷等固体材料的通用依据；GB/T1695 针对硫化橡胶；GB/T3333 与 GB12656 分别针对电缆纸与电容器纸这类纤维素绝缘材料；HG/T3330 针对漆膜；针对液体绝缘油的 GB/T507 与 DL429.9，则分别面向油品检测与电力系统的日常监督。同一台设备能够覆盖固体与液体两类试样的测试需求，对于需要同时承担多种材料检测任务的实验室，可以减少设备重复配置的工作量。
需要说明的是，标准中对电极形式的规定较为具体。不同的试样形态对应不同的电极配置，板材、薄膜、管材、线材、液体各自有适配的电极形式。电极的材质、直径、边缘倒角、表面粗糙度都会影响电场分布，进而影响测试结果。这也是设备需要配备多套电极的原因。
四、整机架构与控制方式
设备采用计算机控制系统，把高压发生单元、升压控制单元、数据采集单元、安全保护单元与人机交互单元集成在一起，形成一套完整的绝缘材料电压测试系统。
控制核心。 设备采用西门子 PLC 作为控制单元，中央处理单元承担信号采集与逻辑控制任务。可编程控制器的特点在于运行稳定、抗干扰能力较好、程序可灵活调整，适合长期连续运行的工业环境。对于击穿试验这类需要精确控制升压过程并快速响应击穿信号的场合，控制系统的时序确定性与逻辑可靠性，直接影响测试结果的可信程度。
升压装置。 设备采用无触点元件实现匀速升压，取代了前一版本机械调压的方式。机械调压依靠电机带动调压器旋转，升压过程受机械惯性与磨损影响，长期使用后升压速率可能发生漂移；无触点方式在升压的平稳性与长期一致性上有改善，也减少了机械磨损带来的维护工作量。
干扰抑制。 设备采用双向电压电流干扰抑制技术，用于抑制击穿瞬间产生的电流干扰。击穿时刻电流变化剧烈，如果采集通道受到干扰，可能出现判定失误，甚至影响通讯端口。双向判断的设计，使击穿信号的识别更为稳妥。
操作方式。 设备支持无线蓝牙控制与有线控制两种方式可选。无线控制的特点是操作者与高压部分之间保持物理距离，试验过程中人员不必靠近高压区域，人身安全得到较好的保障。对于需要在试验过程中密切观察试样状态、或者需要在多个工位之间走动操作的场景，无线控制的便利性比较明显。
安全辅助设计。 设备内设漏电防护网，具备电弧自动卸压能力，配合熔断保护器与漏电保护器，在出现过流或过载时可以切断熔断器，保护仪器控制部分与高压部分，且更换方便。当击穿发生时，设备自动放电，避免残余电荷对人员构成威胁。
通讯接口。 设备提供 232、485、网口等多种控制接口，既可以用于与上位计算机通讯，也便于接入实验室的信息系统。设备配备标准通讯接口，支持常见工业通讯协议与物理接口形式，如 OPC、Webservice 等软件接口形式，以及 TCP/IP 等硬件通讯方式，物理接口可支持 COM、TCP、UDP、GPRS、编程口、USB 等多种链路。系统提供中间数据库标准数据对接，便于把试验数据纳入统一的数据库管理，实现数据的长期保存与调用。
数据采集。 设备采用变压器 0-100V 输出的方式进行采集。通过采集变压器低压侧的信号，间接获得高压侧的电压值，配合变压器变比进行计算。BDJC-50KV 的变压器变比为 1:500，BDJC-100KV 的变压器变比为 1:1000。变比的选择与设备的电压等级相匹配，使采集信号落在便于处理的范围内。
远程维护。 设备具备远程维护报警能力，运行中出现异常状态时可以给出提示。对于检测任务集中的机构，使用方与维护方可以在故障早期介入，减少非计划停机。设备采用 C++ 编写控制程序，逻辑处理与运算效率较高，结果输出较为稳定。
五、主要技术指标
型号：BDJC-50KV；BDJC-100KV
输出电压：BDJC-50KV 为 50Kv；BDJC-100KV 为 100KV
变压器容量：BDJC-50KV 为 3KVa；BDJC-100KV 为 10KVA
升压器容量：BDJC-50KV 为 2kva；BDJC-100KV 为 3KVA
工作电压：220v±10 的单相交流电压和 50Hz±1 的频率
控制方式：西门子 PLC
试验方式：交流/直流试验，1、匀速升压 2、梯度升压 3、耐压试验
试验介质：空气/绝缘油，标配方便拆装的油浴装置
升压装置：采用无触点元件匀速升压，取代机械调压方式
升压速度：0.1kv-5.0kv/s 自行设定
耐压时间：软件设定 ＞10H
试验精度：≤1%
漏电流选择：0-150mA
控制方式：232/485/网口
控制方式：无线/有线 可选
击穿判断方式：电压/电流
放电方式：自动放电
变压器变比：BDJC-50KV 为 1:500；BDJC-100KV 为 1:1000
采集方式：变压器 0-100v 输出
升压速度：0.1-5.0kv/S
耐压环境：固体；液体。定做高温环境高温油
击穿判断方式：高电压判断、漏电流判断
放电方式：实验结束自动放电
六、软件功能与数据管理
设备配套的试验软件，是操作者与高压系统之间的交互界面。软件与硬件配合，构成一套从加压到记录的完整过程。
运行平台与界面。 软件运行于 WINDOWS 窗口操作平台，界面直观，便于操作。参数项、显示区、按钮布局按照试验流程组织，新上手的人员经过短时间熟悉即可独立操作。试验参数界面用于设定升压方式、升压速度、终止条件等项目，试验界面用于显示实时电压、电流与试验曲线，历史查询界面用于检索既往记录，出厂校准界面用于查看与核对采集通道的校准状态。
曲线显示。 在实验过程中可以动态显示试验曲线，电压、电流随时间变化的过程以图形方式呈现。曲线的形态有助于判断击穿的类型与位置，也能帮助操作者观察试样在升压过程中的行为变化。
试验方式与试验方法。 可以根据需求对直流试验和交流试验进行灵活选择；可以根据需求自行选择击穿电压、耐压试验、梯度试验三种方法。不同方法对应不同的参数设置，参数设置项可以按照所选方式灵活调整。
参数与试样设置。 参数设置可以根据不同的试验方式及试验方法，灵活设置所需的不同参数值；试样设置可以对不同标准的试样参数灵活设置，便于在同一台设备上承担多种规格试样的测试任务。
标准选择。 软件中内置不同标准，可根据需求自行选择对应的试验条件，减少人工换算与设定环节的差错。
数据导出与报告。 试验结果可以导入 EXCEL 表格，便于后续的统计、作图与归档；实验报告可以人为设置报告名称，并对实验报告进行打印，满足出具检测记录的需要。
人员管理。 软件提供人员管理功能，可设置用户名及密码，不同的操作员登入进行不同的试验，互不影响。这一设计既便于明确责任，也有利于保护试验数据不被随意改动。
连续操作。 连续操作试验时，可以直接在软件里结束当前试验，随即进行二次试验，不必反复重启程序，提高了批量测试的效率。
结果筛选与存储。 试验结果自动筛选，可有选择性地保留有效数据。试验结果数据可以长期储存，软件支持无线云端协议上传，数据可由第三方编辑，便于与实验室信息管理系统衔接。
自检与预警。 新版软件带自检功能与预警提示功能，增加了电流电压双向判断，支持无线安全控制。自检能力使设备在开机与运行阶段能够发现异常状态，预警提示则把潜在问题反馈给操作者，减少带故障运行的可能。
七、电极配置与试样装夹
电极是电场的直接形成者，也是测试条件的重要组成部分。设备的电极配置覆盖了常见试样形态。
液体电极用于绝缘油等液体介质，通常配合油浴装置使用，电极间距按标准规定设定，油杯便于拆装与清洗。
固体试样所用的电极形式包括：6MM 电极，适用于厚度较小的片状试样与薄膜类材料；球形电极，两个球面接触试样，电场分布较为均匀；球-板电极，用于不同形状试样之间的比较；线材电极，用于漆包线、绝缘线芯等线状试样；25MM-75MM 电极，是板材、层压制品等常规试样常用的配置，符合标准中对电极尺寸的规定；微型电极，用于小尺寸试样与局部位置的测试；管材电极，用于绝缘管、套管类试样；其它电极则覆盖特殊形状试样的需求。
标准配置的试验电极为二套，其中包含符合国标 1408.1 的 25mm 电极 2 只与 75mm 电极 1 只。
电极的维护需要注意几点。电极表面应当保持清洁平整，试验后如出现烧蚀痕迹、凹坑或者残留试屑，应及时清洁或者按规范处理；电极尺寸与形状属于测试条件的一部分，磨损之后如果不能恢复原状，会影响电场分布，进而影响数据的可比性；电极应单独存放，避免相互磕碰造成边缘变形。
八、安全保护体系
高压试验设备的安全设计，关系到操作者的人身安全与设备自身的完好。这套试验机的安全保护涵盖了电气、机械、软件与接地多个方面。
跳闸后电压自动回零，避免在保护动作之后仍有电压残留在高压回路。超压保护在电压超过设定范围时切断升压过程。零电压复位保护确保设备在启动前处于零电压状态。试验过流保护、试验漏电保护与试验短路保护分别针对电流异常、绝缘劣化与回路短路三类情况动作。试验结束放电保护在试验完成后自动释放残余电荷。独立接地保护为设备提供可靠的接地路径。安全试验门保护与安全试验门联动，门被打开时切断高压。软件误操作保护用于防止因参数设置混乱或者操作顺序不当引发风险。设备故障报警保护在系统出现异常时给出提示。
这些保护措施并非孤立存在，而是与放电方式、升压控制相互配合。设备在试验结束后自动放电，使试样与电极上的残余电荷得到释放，操作人员取放试样时的安全边界较为清晰。设备内设漏电防护网与电弧自动卸压装置，配合内置的熔断保护器与漏电保护器，在出现过流或过载时可以有效切断熔断器，保护仪器控制部分与高压部分，且熔断器更换方便。
从使用角度看，安全保护的作用不只是"出问题时切断电源"，更在于把风险控制在可预期的范围内。设备提供无线与有线两种控制方式，操作者可选择在高压迫近的环境之外完成试验操作，人身安全得到更好的保障。
九、标准操作流程与使用规范
规范的操作流程，是取得可靠数据的前提。以下流程可供参考，具体步骤仍应以设备随机文件和所依据标准的现行版本为准。
试验前准备。 确认试验区域通风、干燥、无易燃物，警示标识清晰，非操作人员不得进入。检查设备外观与接线是否完好，接地连接是否可靠。确认电源为 220V±10 的单相交流电压、频率 50Hz±1，与设备要求一致。根据试样形态选择对应的电极与油浴装置，检查电极表面是否清洁、有无损伤。试样应按所依据标准的要求进行状态调节与预处理，测量并记录厚度，厚度值关系到击穿强度的换算结果。
试样装夹与接线。 把试样放置在电极之间，注意对中，避免试样边缘超出电极有效区域或者出现褶皱。装上安全试验门，确认联锁到位。检查高压引线连接正确、无裸露。
参数设定。 打开试验软件，选择试验方式与试验方法，选择对应的标准，设定升压速度（范围为 0.1kv-5.0kv/s，可自行设定）、终止电压、耐压时间（软件设定，可达 10H 以上）等项目。根据需要设定击穿判定方式，可采用电压判断、电流判断或者高电压判断与漏电流判断组合的方式。操作人员以本人账号登入，便于记录追溯。
升压与观察。 启动试验后，通过曲线显示关注电压与电流的变化。采用匀速升压时，电压按设定速率上升；采用梯度升压时，电压按设定台阶逐级提高；采用耐压试验时，电压在设定值保持规定时间。试验过程中人员不得接触高压部位，不得打开安全试验门。
击穿判定与记录。 试样击穿时，设备按设定的判定方式停止升压并记录击穿电压值。试验结束自动放电，待放电完成后再进行取样或者进行下一次试验。记录试样编号、厚度、试验条件与结果数据，需要时导出 EXCEL 表或者打印实验报告。
异常处理。 如出现保护动作、电弧或者异常声响，应先切断电源、确认放电完成，再排查原因。不应在原因未查清的情况下重复加压。
十、试验条件的控制与数据可比性
击穿试验的数据是否具备参考价值，很大程度上取决于试验条件是否受控。以下几项条件值得单独关注。
试样厚度。 击穿强度由击穿电压除以厚度得到。厚度测量存在误差，击穿强度的折算便会偏离。测量点应选在击穿位置附近，使用精度合适的量具，多次测量取平均。对于表面不平整或者含有织物的试样，需要按标准规定的测点处理。
升压速度。 升压速度对击穿电压有明显影响。速度偏快，材料承受电场作用的时间偏短，测得值偏低；速度偏慢，局部放电与热效应累积，结果又可能不同。同一组对比试验，升压速度应当保持一致。设备提供 0.1kv-5.0kv/s 的设定范围，为条件一致性提供了基础。
试验介质。 空气与绝缘油两种介质的电气强度差别较大，同一试样在两种介质中测得的击穿电压会有区别。标准对不同材料所适用的介质有相应规定，试验介质的选择需要依据所采用的标准。设备标配方便拆装的油浴装置，便于在固体试验与液体试验之间切换。
温度与环境。 温度升高会改变材料的导电特性与介质的绝缘水平。设备可定做高温环境与高温油，以适应需要在较高温度下开展测试的场合。常规试验中，环境温湿度的记录也是数据可比性的一部分。
电极状态。 电极的清洁度、表面粗糙度与边缘形貌会影响电场分布。电极出现烧蚀或者变形，应当处理或者更换。电极间距的设定应按标准执行，并定期复核。
预处理与状态调节。 绝缘材料对水分较为敏感，吸潮之后击穿电压可能明显下降。试样在测试前应按标准要求进行干燥或者状态调节，并在规定环境中放置足够时间。
数据取舍与统计。 击穿试验通常需要一组试样取多个数据点，按标准规定的方法计算平均值或者中值。个别明显异常的数据，需要结合击穿现象判断是否剔除。软件的结果自动筛选功能，为数据取舍提供了便利，但取舍依据仍应记录在案。
把这些条件控制住，不同批次、不同时间、不同设备之间的数据才具备横向与纵向的可比性。绝缘材料的性能评价，依赖的不是单次读数，而是一整套稳定一致的测试条件与长期积累的可靠记录。
十一、日常维护与保养要点
高压试验设备的维护，重点在于高压回路、电极、油浴装置与控制系统几个方面。
高压回路。 先要保证绝缘件的清洁干燥。高压变压器、升压器、连接导线的绝缘表面若积有灰尘或者碳迹，容易发生沿面放电。日常可用干燥的软布或者压缩空气清理，保持表面洁净。高压引线出现绝缘层老化、开裂、变硬，应当及时更换，不宜带伤使用。接地连接的可靠性需要定期检查，接地电阻符合要求，才能在异常情况下把电流安全引入大地。
电极。 电极属于消耗性部件，需要重点维护。每次试验后检查电极表面有无烧蚀痕迹、凹坑、氧化物或者残留试屑，发现污染及时清洁，出现明显损伤按规范处理或者更换。电极应当单独存放，避免相互磕碰。
油浴装置与试验油箱。 维护重点在于洁净度。使用之后应把油液妥善处理，油箱内壁与电极清理干净，去除油污与杂质。再次使用前确认干燥，避免残留水分为击穿电压数据带来干扰。对于需要长期保存的绝缘油，应当按规范存放，避免吸潮与污染。
控制系统与通讯接口。 机箱通风孔保持通畅，内部定期用干燥压缩空气吹扫，操作前先断开电源。通讯线路与接口保持清洁，插拔时握住插头，避免牵拉线缆。软件运行所用的计算机应保持系统整洁，定期备份试验数据，避免因系统故障造成数据丢失。
校准与检查。 电压采集的准确性、放电系统的有效性、各类保护的可靠性，都需要定期验证，校准周期可按使用频次与管理要求确定。设备提供出厂校准界面，便于核对采集通道状态。建议建立使用记录，把每次试验的日期、试样信息、试验条件、结果数据以及维护节点记录下来，长期积累之后，这些记录既能支持材料性能的趋势分析，也能在数据异常时帮助定位原因。
使用环境。 设备应安置在通风、干燥、少尘且无腐蚀性气体的场所，环境温度与湿度符合设备要求。高压试验区域应当设置明显的警示标识，非操作人员不得进入。试验过程中操作人员应严格按规程执行，不要在有残余电荷的情况下接触电极与高压部位。
十二、典型应用场景
绝缘漆、树脂和胶。 漆膜的击穿强度直接决定电机、变压器绕组的绝缘能力，漆膜厚度通常在微米量级，对测试的精细程度要求较高，需要适配的电极与装夹方式。树脂与胶类材料的击穿数据，用于评价配方与固化工艺的水平。
浸渍纤维制品。 浸渍纤维制品的绝缘能力与浸渍质量密切相关，通过击穿试验可以观察浸渍是否到位、内部是否存在空隙与缺陷。
层压制品。 层压板、绝缘板的击穿电压是常规出厂检验项目，用于监控树脂浸润程度、层间结合质量与固化程度。
云母及云母制品。 云母带、云母板常用于高压电器的绝缘支撑部位，其击穿强度与耐电压性能需要通过试验确认。
塑料。 各类工程塑料与绝缘塑料件，其电气强度是选型的重要依据，击穿试验为材料对比提供数据。
薄膜复合制品。 电容器薄膜、绝缘薄膜、柔性基膜等薄型材料击穿强度较高，试验中需要注意电极边缘处理，避免机械损伤导致提前失效。这类材料的击穿数据受升压速度影响较为明显，条件一致性尤为重要。
陶瓷和玻璃。 绝缘子瓷件、玻璃绝缘件等，需要在工频电压下考核其电气强度，试样形状往往不规整，需要适配的电极形式。
电缆纸与电容器纸。 纤维素绝缘材料的工频击穿性能，是电力电容器与油浸式设备的重要参数，测试依据相应标准执行。
硫化橡胶。 电缆附件、绝缘护套、橡胶绝缘件等产品，依据 GB/T1695 开展工频电压击穿强度与耐电压试验。
绝缘油等液体介质。 变压器油、电容器油等液体绝缘介质的击穿电压，是油品监督的常规项目。通过与固体试样测试共用的平台，实验室可以在同一台设备上完成两类检测任务，减少设备配置与场地占用。
电机电器与电力设备行业。 电机绕组、开关电器绝缘件、互感器等产品的绝缘结构，需要击穿与耐压数据支撑设计裕度与出厂判定。
科研院所与高等学校实验室。 新型绝缘体系的开发、材料改性研究，都需要击穿试验提供对比数据。梯度升压与长时间耐压能力，为研究材料在渐进电场下的行为提供了条件。
第三方检测机构。 检测机构需要依据标准方法出具击穿强度与耐电压数据，对设备的稳定性、数据记录完整性与可追溯性有明确要求。软件记录、人员管理与数据存储功能，在这一类场景中具有实际价值。
十三、设备标准配置
设备的标准配置包括以下内容。
试验主机 一台
高压发生器 一套
试验电极 二套（国标 1408.1 25mm 2 只、75mm 1 只）
试验油箱 一只
实验软件 一套
放电系统 一套
控制系统 一套（西门子）
数据采集系统 一套
电极支架 一只
装箱单 一份
绝缘手套 一副
无线控制 一支
配置中的主要部件还包括：高压变压器、cpu 控制模块、升压调压器、西门子中央处理单元、电压传感器、远程蓝牙模块、电流传感器、漏电保护系统、独立控制模块、系统故障报警等。这些部件分别承担升压、采集、通讯、保护与提示功能，共同构成完整的试验系统。
十四、绝缘测试设备的发展趋势
随着电气设备向高电压、小型化、长寿命方向发展，绝缘材料击穿试验的技术要求也在提高。
控制方面。 可编程控制器与数字升压技术的应用日益普遍，升压速率的准确性与重复性得到改善，长期运行中的漂移减小，不同时间、不同设备之间数据的可比性增强。对于需要长期积累数据的实验室，设备本身的时间稳定性是一项重要能力。
安全方面。 人机分离的设计思路得到更广泛的应用。无线控制、远程操作、自动放电、多重保护等措施的组合，使高压试验的安全边界更为清晰。安全设计的齐备程度，正在成为用户选型时的重要考量。
数据方面。 试验数据的电子化、结构化与可追溯性持续加强。曲线、参数、判定结果与操作人员信息一并记录，便于统计分析与审计查阅。数据库的长期保存能力，使批次差异与趋势变化更容易被发现。
适用范围方面。 兼顾固体与液体、兼顾交流与直流、具备梯度与耐压等多种方式的能力，成为改造升级的方向之一。一台设备覆盖较多试验类型，既节约投入，也减少不同设备之间条件不一致带来的比对困难。
维护方面。 远程维护与故障提示能力逐步提升。设备在运行中给出状态信息，使用方与维护方可以在故障早期介入，减少非计划停机。对检测任务较为集中的机构，这类能力具有实际价值。
软件方面。 试验软件从单纯的参数设置与数据记录，向流程引导、结果自动判定、报告自动生成方向发展。云端协议上传与第三方编辑能力，使试验数据能够纳入更大的数据体系，与实验室信息管理系统衔接。
无论技术如何演进，击穿试验的核心仍在于把材料在电场下的耐受能力如实、稳定地测出来。与需求匹配的输出电压、可靠的升压控制、规范的电极配置、合理的升压速度设定，以及按周期的校准与维护，共同决定了测得的击穿电压与击穿强度是否具备参考价值。
结语
50KV绝缘电压击穿试验机BDJC-50KV采用计算机控制，通过人机对话方式完成绝缘介质材料的工频电压击穿与工频耐压试验，适用于绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等固体绝缘材料在工频电压下的击穿电压、击穿强度与耐电压测试，也可用于绝缘油等液体介质的击穿试验。设备采用西门子 PLC 控制，具备无触点匀速升压、双向电压电流干扰抑制、无线与有线可选控制、软件自检与预警、漏电防护与电弧自动卸压、熔断与漏电保护、试验结果自动筛选、远程维护报警等能力，支持交流与直流试验，提供匀速升压、梯度升压与耐压试验三类方式，输出电压覆盖 50KV 与 100KV 两种机型，并可配置多种电极形式以适应不同试样的测试需求。
对于使用单位而言，把设备的电压等级与试样的实际击穿范围对应起来，把电极选择、升压速度、试验介质与环境条件这些变量控制住，把校准与维护按周期落实，击穿试验的数据才具备横向与纵向的可比性。绝缘材料的性能评价，依赖的是一整套稳定一致的测试条件与长期积累的可靠记录。
