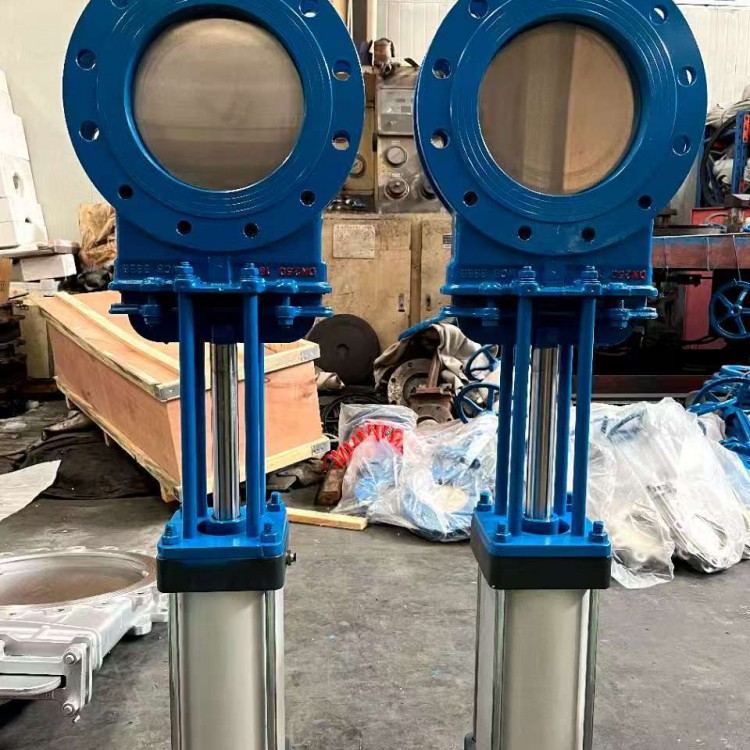

气动闸板门

气动闸板门概述：

气动方形闸板阀、单向气动闸门、方形闸阀具有结构简单、操纵灵活、重量轻、无卡阻、启闭迅速，特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。也可以根据客户需要选择其他驱动方式，比如：电动等。

气动方形闸板阀、单向气动闸门、方形闸阀主要由框架、丝杆螺母、闸板、气动头组成，电机的转动，使丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的。

可水平安装或垂直安装，安装时两法兰连接中间必须加密封垫片，然后锁紧螺栓。操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。若存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置。

结构特点：

结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ 10mm的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。该阀门有手轮和链轮操纵两种操作形式，I型为手轮，II为链轮。单向和双向两种结构形式，LZD为单向、LZS为双向。

气动闸板门主要技术参数和性能：

      公称通径：200×200、....、1000×1000
      适用温度：-10~+200℃
      连接法兰：GB/T9113、JB/T79
      主体材料：WCB、Q235A、304、316、304L、316L
      密封型式：硬密封、软密封
      配套附件：1、安装法兰  2、电磁阀  3、空气过滤器  4、行程开关
     气动闸板门气源压力：0.4~0.6MPa
     电磁阀电压：DC24V、AC220V
     行程开关控制电压：DC24V、AC220V

用途

      气动闸板门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。

结构特点：

     气动闸板门 结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于  Φ  10mm  的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，  操作方便，  能随时调节开度。

工作原理：

      气动闸板门主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。

气动闸板门主要零件材料及连接尺寸

类别  A×A  B×B  C×C  H  L  n-d  重量  单向
200×200  256×256  296×296  820  100  8-Φ12  62
250×250  306×306  346×346  930  100  8-Φ14  70.5
300×300  356×356  396×396  1050  100  8-Φ14  81
400×400  456×456  496×496  140  100  12-Φ14  114
450×450  510×510  556×556  1450  120  12-Φ18  130
500×500  560×560  606×606  1610  120  16-Φ18  147
说明  LMD-单向  I-手轮  距地面小于1.7米用手轮，大于1.7米用链轮
链条节数M=0.105X-113（X是丝杆中心离地面度度）
