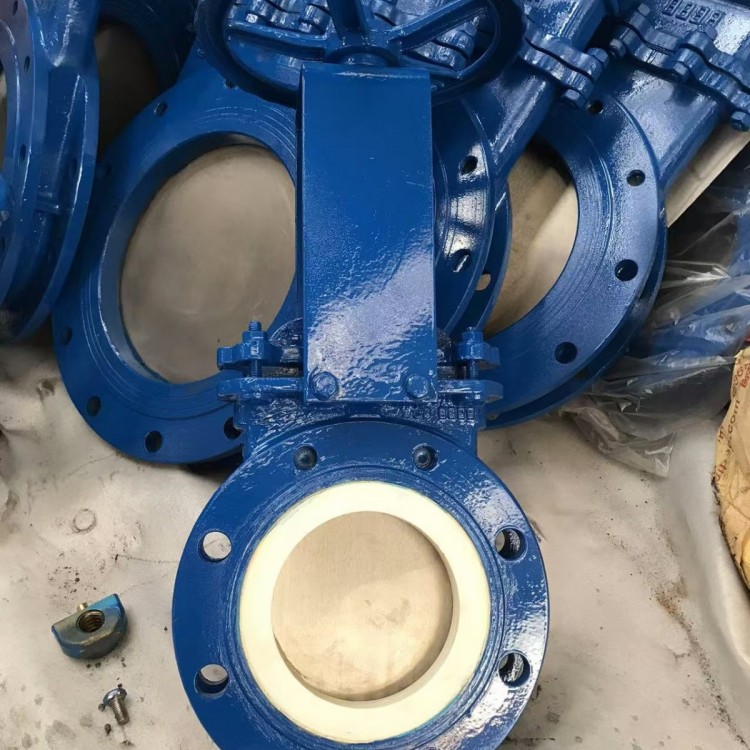

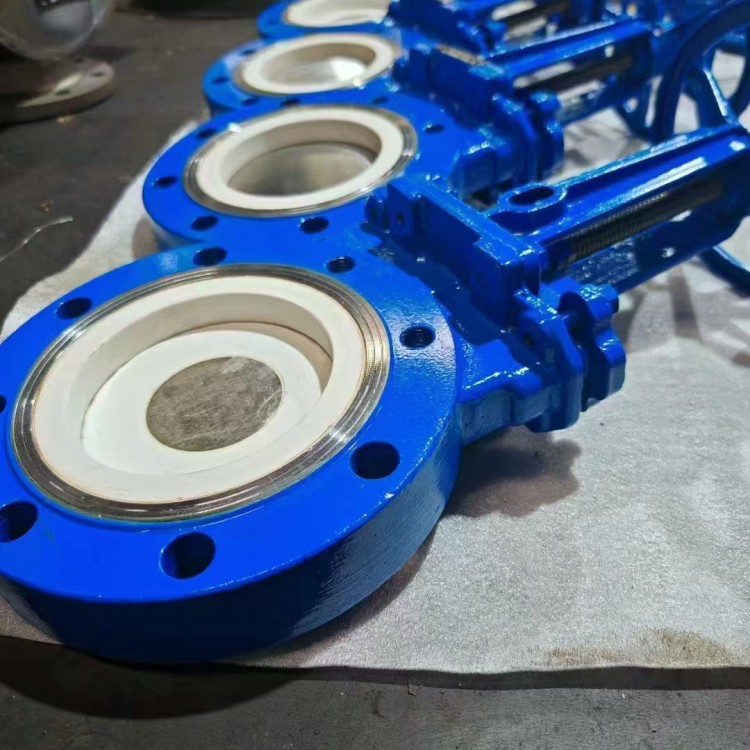

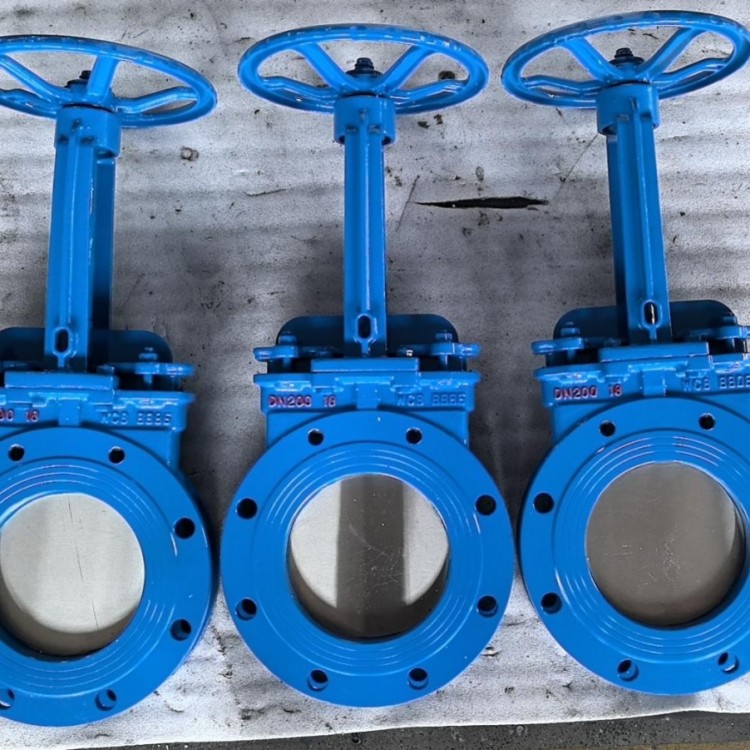

手动耐磨陶瓷刀型闸阀产品概述：
手动陶瓷刀闸阀密封面及阀门通道采用高性能结构陶瓷材料，升降式陶瓷闸板可刮除密封面上附着的固体颗粒和粘着物，自动清除密封面杂物。陶瓷密封面具有耐腐蚀、耐磨损、高温不变形等优点。适用于调节或切断含有粗大固体颗粒、粘稠胶体、漂浮污物等各类高磨损性介质。具有耐磨损、耐冲刷体积小、流阻小、密封性好、通过能力强、切断效果好、重量轻、易安装、易拆卸、使用寿命长等优点。广泛用于洗煤、选矿、建筑、石化、食品、水泥、排污等多个领域。驱动装置可选用电动、齿轮箱、气动、液动等任意选配。
手动耐磨陶瓷刀型闸阀性能特点：
1、结构长度采用短系列，阀门重量轻，方便运输、安装和拆卸;
2、适用于灰浆、泥浆、煤浆(煤渣)、矿浆（矿渣)、污水等含固体、液固两相、气固两相介质输送管道，尤其适用于洗煤厂、选矿厂、电厂石子煤等输送系统;
3、闸板、阀座密封面材料采用结构陶瓷，耐磨损、耐腐蚀、抗高温蠕变和良好的耐热冲击性能，维护周期短;
4、可根据实际工况的特点提供不同材质的耐磨陶瓷衬套，延长阀门的适用寿命;
手动耐磨陶瓷刀型闸阀零件材料：
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀座 | 结构陶瓷 | 7 | 阀杆 | |
| 2 | 阀体 | WCB | 8 | 支架 | WCB |
| 3 | 阀板 | 304+结构陶瓷 | 9 | 螺母 | 青铜 |
| 4 | 填料 | 柔性石墨 | 10 | 轴承 | |
| 5 | 填料压盖 | WCB | 11 | 手轮 | Qt400 |
| 6 | 锁轴 | 12 | 圆螺母 | 25# |
手动耐磨陶瓷刀型闸阀主要外形及连接尺寸（mm）
MPa | DN | L | D1 | D2 | H | N-M | D0 | W（Kg） |
1.0 | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8 |
65 | 48 | 120 | 145 | 298 | 4-M16 | 180 | 10 | |
80 | 51 | 135 | 160 | 315 | 4-M16 | 220 | 12 | |
100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 14 | |
125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 22 | |
150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 29 | |
200 | 70 | 265 | 295 | 540 | 8-M20 | 360 | 38 | |
250 | 70 | 320 | 350 | 630 | 12-M20 | 360 | 66 | |
300 | 76 | 368 | 400 | 780 | 12-M20 | 400 | 100 | |
350 | 76 | 428 | 460 | 885 | 16-M20 | 400 | 119 | |
400 | 89 | 482 | 515 | 990 | 16-M22 | 400 | 195 | |
450 | 89 | 532 | 565 | 1100 | 20-M22 | 530 | 285 | |
500 | 114 | 585 | 620 | 1200 | 20-M22 | 530 | 389 | |
600 | 114 | 685 | 725 | 1450 | 20-M27 | 600 | 529 | |
700 | 127 | 800 | 840 | 1700 | 24-M27 | 600 | 790 | |
800 | 127 | 898 | 950 | 2000 | 24-M30 | 680 | 850 | |
900 | 154 | 998 | 1050 | 2300 | 28-M30 | 680 | 900 | |
1000 | 165 | 1110 | 1160 | 2500 | 28-M30 | 700 | 1050 | |
1200 | 190 | 1325 | 1380 | 2800 | 32-M36 | 800 | 1300 |
