阴极保护极性排流器的工作原理

在埋地金属管道的阴极保护系统中，杂散电流是导致管道局部腐蚀加速的重要因素。当管道靠近地铁、电气化铁路或高压输电线路时，外部杂散电流会从土壤进入管道，在电流流出的部位形成阳极区，造成局部腐蚀穿孔。极性排流器作为杂散电流排流保护的核心设备，正是为解决这一问题而设计的。

一、基本工作原理

极性排流器的核心设计思路是利用半导体元件的单向导电特性，实现"正向导通、反向截止"的排流效果。当管道上出现正向杂散电流时，排流器内部的二极管迅速导通，为杂散电流开辟一条低电阻通路，使其安全排入接地床；而当阴极保护电流等反向电流试图通过排流器泄漏时，半导体结构凭借反向截止特性阻断电流通路，确保阴极保护系统的直流电流不会流失。

这种"只出不进"的单向导通特性，是极性排流器区别于直接排流器的关键。直接排流器相当于一根导线，无论电流方向如何都会导通，容易造成阴极保护电流的大量流失；而极性排流器通过半导体元件的整流作用，实现了杂散电流的定向排放。

二、核心结构组成

大功率二极管阵列：作为核心整流元件，通常采用肖特基二极管或普通硅二极管。肖特基二极管具有正向压降低、开关速度快的特点，适合大电流排流场景；硅二极管正向压降约0.6~0.7V，但反向耐压更高。多只二极管并联使用以提升通流能力。

调节电阻：串联在排流回路中，用于调节排流电流的大小。通过改变电阻值，可以控制排流强度，使管道电位维持在合理范围内。精密合金电阻具有稳定性好、温升小的优点。

浪涌保护装置：并联在排流器两端，用于吸收雷击或操作过电压产生的浪涌能量，保护内部二极管不被击穿。通常采用压敏电阻或气体放电管。

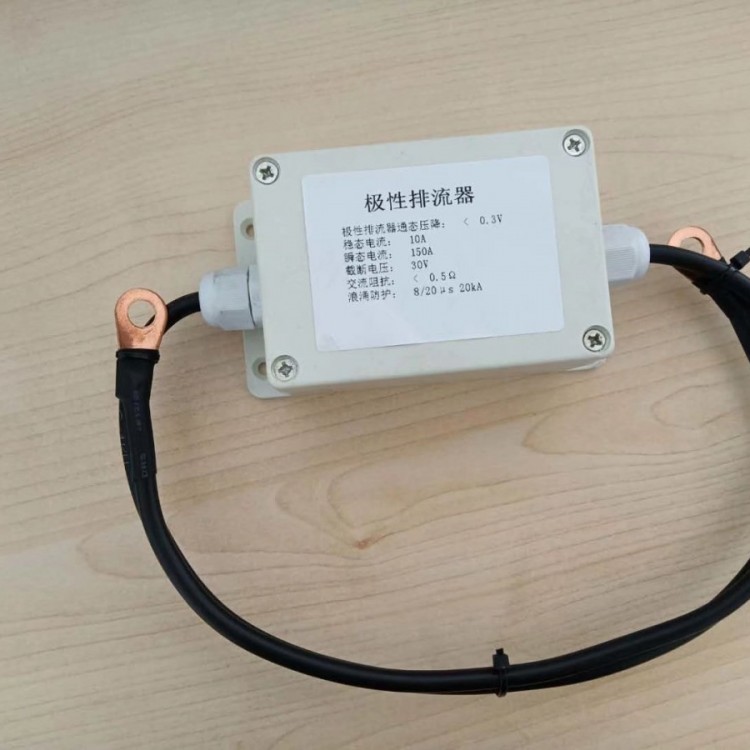

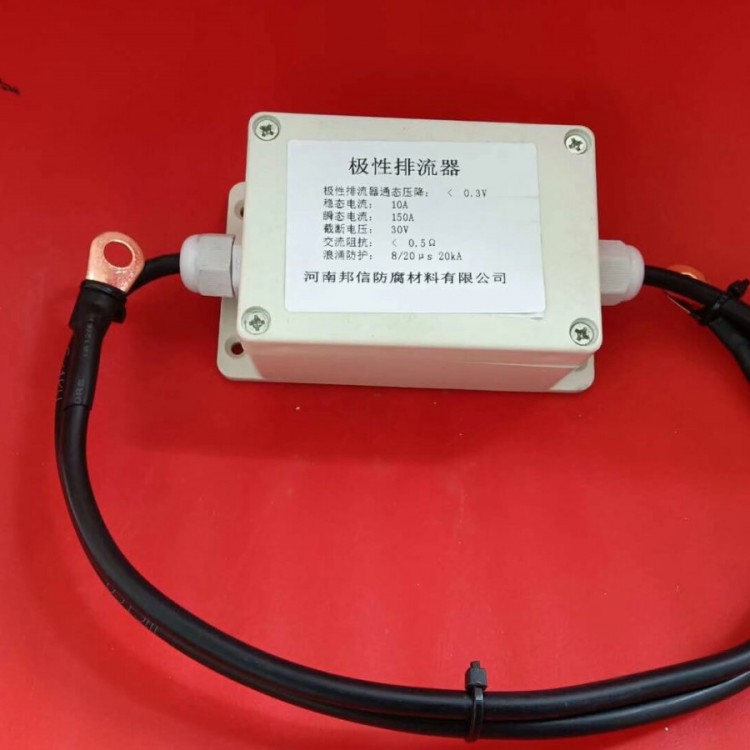

接线端子与外壳：提供与管道、接地床的电气连接，外壳采用防腐防水设计，适应埋地或户外安装环境。

三、关键性能参数

衡量极性排流器性能的主要指标包括：正向导通阈值正向导通电阻（通常≤50mΩ）、反向绝缘电阻（应≥1MΩ）、反向漏电流（应≤1μA）以及最大通流能力。选型时需根据现场杂散电流强度和管道电位要求综合确定。
