阴极保护极性排流器的应用

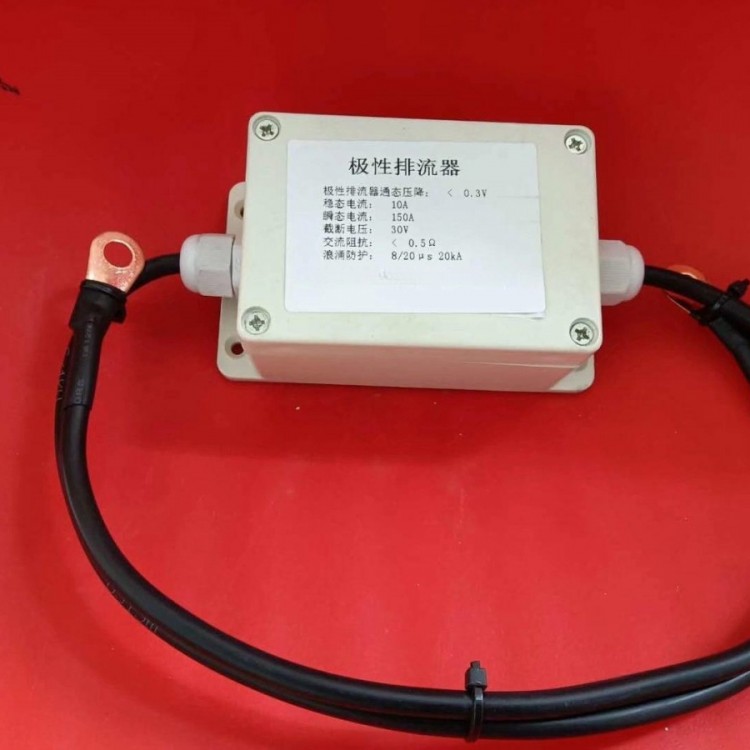

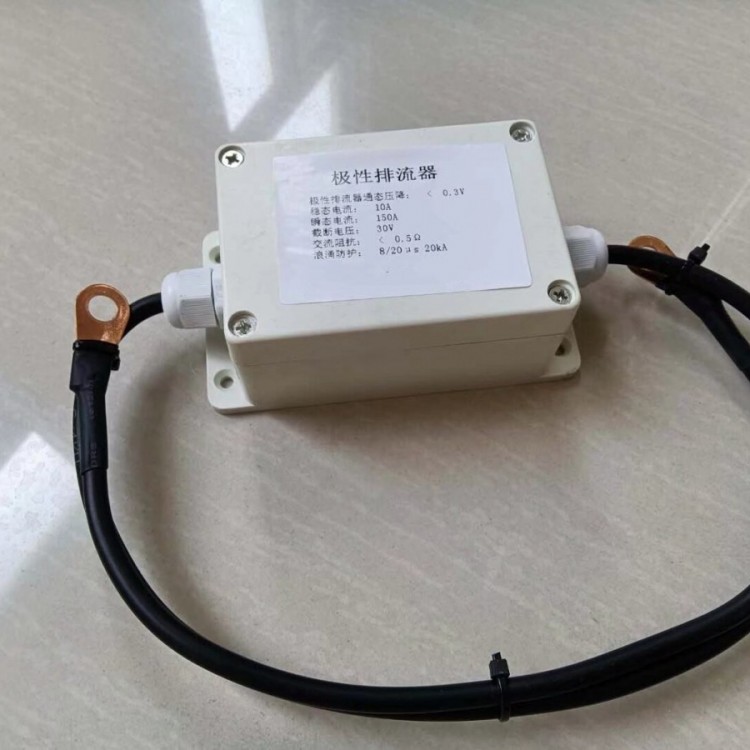

极性排流器是直流杂散电流治理专用配套设备，应用核心场景：埋地钢质管道、金属储罐、电缆金属护套等做阴极保护，且存在动态直流杂散电流干扰的工程，依靠单向导通特性，排出管道杂散电流，同时阻止阴极保护电流泄漏，不破坏原有阴保效果。

一、轨道交通沿线（最常用场景）

地铁、轻轨、直流电气化铁路，牵引回流泄漏形成动态直流杂散电流，附近并行、交叉的城市燃气管道、供水钢管、热力管道是主要保护对象。

- 干扰特点：列车启停，管地电位正负反复波动；电流流出管道位置极易产生点蚀穿孔。

- 工程配置：极性排流器+牺牲阳极排流地床，安装在隧道出入口、牵引变电所附近、轨道绝缘接头处的管道测试桩。

- 作用：列车运行管道电位正向偏移时导通排流；停运电位反转，排流器关断，保住管道阴极保护电流，是城市燃气管网治理地铁杂散腐蚀的主流方案。

二、高压直流输电接地极周边

特高压直流输电大地回线运行时，接地极会向大地注入大电流，周边数十公里内长输油气管道会受到稳态直流干扰，管道出现持续正向电位偏移，阳极腐蚀风险极高。

选型要点：重点校核短时大故障电流通流能力，常并联火花间隙，应对接地极故障冲击电流。

三、化工园区、变电站工业场地

化工厂整流设备、电解装置、变电站直流屏会产生零散直流泄漏电流，干扰埋地工艺管道、储罐底板、电缆铠装、桥架钢结构。

特点：干扰幅值不大，但工况变化，极性不稳定；防爆区域对设备外壳、接线盒有防爆要求。

应用：储罐底板阴保配套、厂区埋地工艺钢管，选用 IP65、防爆型极性排流器，配合电位采集仪长期监测。

四、市政与其他金属构筑物

1. 综合管廊内钢质管线、钢套管；

2. 埋地电缆金属护套、通信钢管；

3. 大型钢桥基础、码头埋地钢构件。
