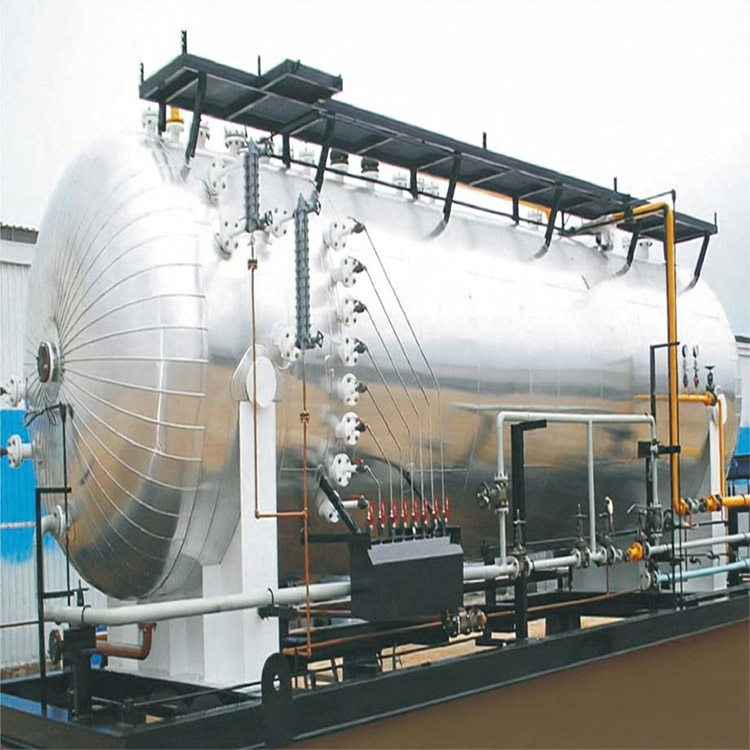

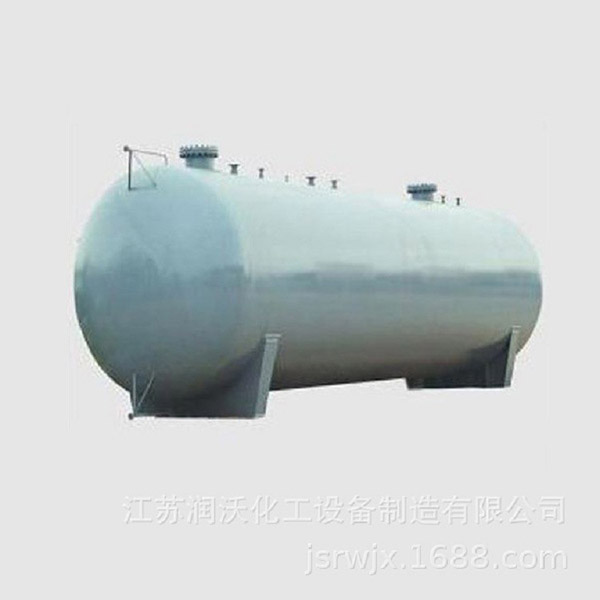

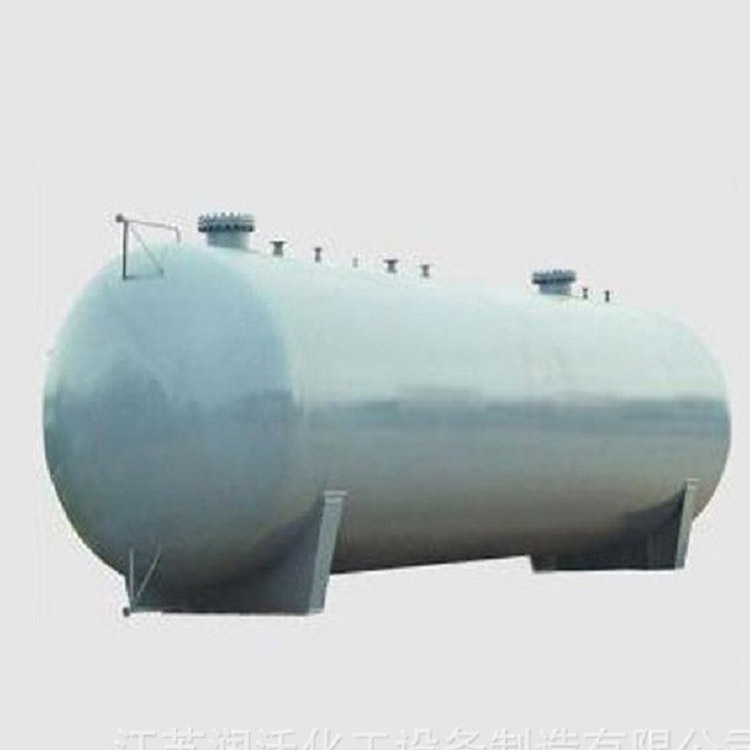

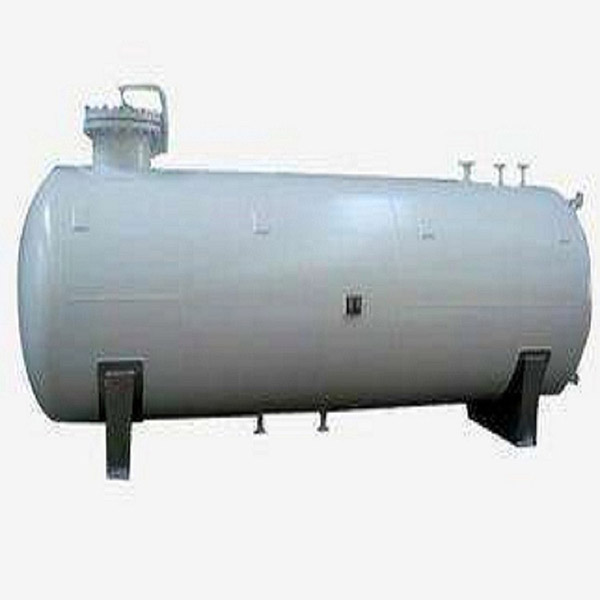

卧式储罐

　　卧式储罐为卧式圆筒筒体 + 两端椭圆封头，底部采用鞍式支座支撑，可做常压罐或压力容器，适合液体储存、中转，也是化工、食用菌车间常用储料设备。

　　材质选择

　　SUS304（S30408）：食品原料、酒水、纯水、中性溶剂，性价比最高，内壁可抛光

　　SUS316L（S31603）：含氯离子、弱酸弱碱、高温灭菌相关物料，耐腐蚀性更强

　　碳钢 Q245R：普通油品、中性工业用水，成本低，外壁防腐

　　接管法兰：常压可选锻制 PL 平焊；承压工况必须纯锻 WN 带颈对焊法兰

　　规格与结构

　　容积：0.5～60m³ 非标定制；常用 2m³、5m³、10m³、20m³、30m³

　　筒体：卷板焊接，焊缝氩弧焊；大容量罐筒体可做变壁厚

　　封头：标准椭圆封头，受力优于碟形封头

　　支座：双鞍座，鞍座筋板、垫板采用激光下料异形件；鞍座垫板贴筒体圆弧，分散应力，防止筒体压塌变形

　　吊耳：设备吊装用板式吊耳（激光下料），带补强板，满焊，重要设备吊耳焊缝做 PT 探伤

　　标准管口配置

　　人孔（DN300/DN400）、进料口、出料口、底部排污口、呼吸口（常压罐）

可选附件：

　　磁翻板液位计、压力仪表、CIP 清洗口、夹套加热 / 冷却、保温层、搅拌装置、静电接地端子

　　常压卧式储罐配呼吸阀，平衡罐内压力，防止吸瘪或鼓罐；易燃易爆介质加装阻火器。

　　适用介质 & 行业

　　食品：食用油、糖浆、发酵原料、酒水

　　化工：中性溶剂、弱酸弱碱化工中间体

　　水处理：纯水、药剂储存

　　食用菌车间：培养基母液、清水、辅料储存

　　注意：卧式储罐≠液体菌种发酵罐，普通卧式储罐无灭菌、空气过滤、溶氧搅拌系统，不能直接做菌种培养。

　　1. 重心低，运行稳定性好，抗震性能优于立式罐

　　2. 厂房层高不足时优先选用；可做成车载转运罐

　　3. 底部排污口便于排空、沉淀杂质清理
