HN500E激光销毁器 （功率500瓦）

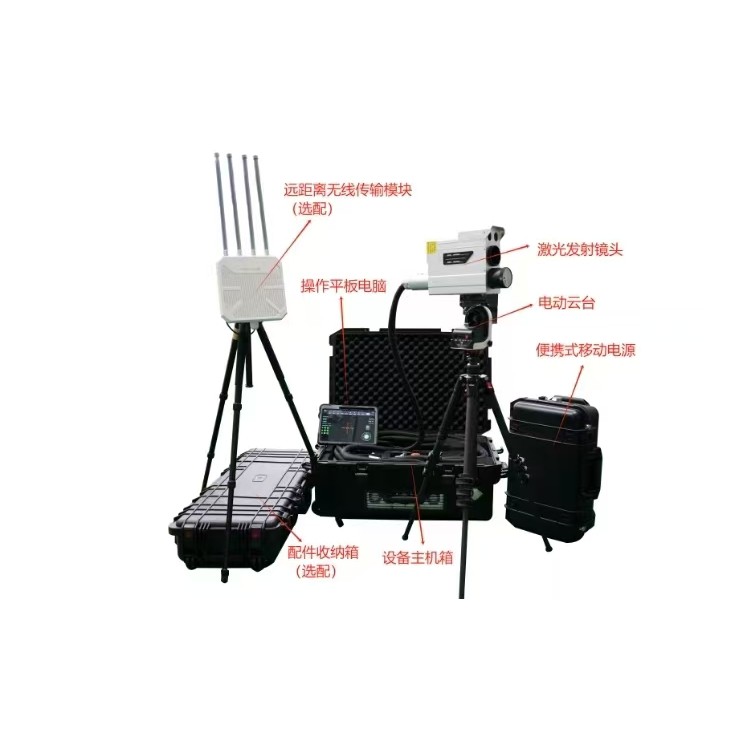

一、设备组成:
装置主要由激光发射器机箱、激光发射器(含观瞄模块)三脚架转台、外置
电池、连接线、手持控制终端、电池充电器等配件组成
产品特点
1.遥控距离远，可达600米，可实现远距离销毁，作业距离可达10-300米；
2.可独立使用，也可搭载车辆使用，敷设方式多样化；
3.充电时间短，充电后使用次数多；
4.激光器出光功率大，光束质量高，体积小；
5.性能稳定，故障率低，安全性好。
产品技术参数
序号 |
指标 |
参数 | ||
一、总体指标 | 1） | 工作温度 | －25℃～＋55℃； | |
2） | 储存温度 | -40℃～+70℃； | ||
3） | 环境湿度 | 5％-95％ | ||
4） | 冷却方式 | 强制风冷 | ||
5） | 环境湿度 | ≤95％RH。 | ||
6） | 冷却方式 | 强制风冷； | ||
7） | 作用对象 | 包括但不限于如下类型的未爆弹 | ||
8） | 有效作用距离 | 0～300米； | ||
9） | 远程操作距离 | 600米 | ||
10） | 操作人员 | 不多于2人 | ||
11） | 外形尺寸及重量 | 根据功率 | ||
12） |
设备整体组成结构 | 由激光主机系统、激光发射与瞄准部、高精度云台、手持控制终端、供电电池等； | ||
13） | 激光发射与瞄准部采用铝合金外壳 ，激光主机系统箱体可收纳和保护激光器及激光发射与瞄准部 | |||
二、激光器主机 | 1） | 激光输出功率 | ≥500W，功率可调范围10%～100%； | |
2） | 激光中心波长 | 1080±10nm；光纤长度≥6米。 | ||
3） | 设备激光销毁能力 | Q235钢板：150米处快速击穿3mm厚钢板 | ||
4） | 光斑尺寸 | 激光输出焦距在1-300米可动态调节， 150米处光斑≤10mm； | ||
5） | 具备自动切割功能，可通过设置切割起点、终点 | |||
实现设备在两点间自动匀速来回作业 | ； | |||
三、观瞄系统 |
1） | 观察距离 | ≥500m； | |
放大倍数 | 光学变焦60倍，电子变焦10倍； | |||
设备图像显示 | 像素≥400万像素，分辨率≥1080P； | |||
瞄准精度 | 300米内激光出光与目标物偏差为 0，具 备速瞄功能，在可瞄准状态下，瞄准要求方位内任意目标瞄准时间≤10秒； | |||
2） | 控制平板屏幕具备瞄准十字架，十字架准心即为激光出光点，且具备十字准心校准功能，快速校 准十字光标； | 具备电子望远十字瞄准系统。激光测距600米，偏差0.5米 | ||
3） | 设备具有夜视功能。微光夜视和激光夜视两种 | 夜视距离100m可看清目标物 | ||
四、手持控制终端 |
1） | 控制终端：便携式平板电脑，显示屏幕≥10.4英寸； | 便携式平板电脑，8GB+256GB，显示屏幕>10.4英寸;具备录像拍照功能可实时进行存储视频和拍照，并能回放、导出;控制平板采用目标显示，激光功率选择，激光开，关控制，具备DPpros27023-2P版本软件对接系统。
| |
录像拍照功能：可实时进行存储视频和拍照 ，并能回放、导出 | ||||
控制平板采用目标显示，激光功率选择，激光开 、关控制，云台方向、转速控制集成于的可视一体化操控软件 | ||||
2） | 软件操作界面上具有光学变焦与数字变倍倍数选择功能、辅助绿光开关功能、云台横向及纵向控制功能、云台转向速度选择功能、激光功率选择功能、激光开关控制功能、十字准心校准功能、拍照及录像功能、切割起始点设置功能 | |||
可通过控制平板选择距离数值 ，激光发射系统自动调整聚焦参数至该点，无需手动输入 | ||||
五、电控云台 |
1） | 具备高精度电控转向云台，电控云台采用精密涡轮蜗杆减速机，运转流畅，无间隙、无卡顿； | ||
转向控制通过平板与云台无线连接的方式来实现； | ||||
2） | 转台精度 | 转向精度≤0.69角秒，实现快速瞄准，云台转动范围水平 0~360°、垂直0~90°； | ||
3） | 云台采用无线遥控，需具有快慢档调速；安全防护：具备机械保护和失电保持功能，防倾倒保护功能。具备多种工作模式，提供手动切割、自动切割功能，满足不同作业需求； | |||
六、移动电源 |
1） | 采用便携式直流电源供电，额定容量不小于 120AH，电源电压48V，电源外尺寸≤470×400×225mm，总重量≤30kg； | 便携式直流电源内部核心为锂电池组 ，电源满负荷工作时间≥60分钟，待机时长≥24小时；具备对蓄电池电量、电池电压、充电状态、工作温度等供电电源状态进行检测的功能 ，并在电池显示屏上显示相关信息，在出现故障时能够提醒；带休眠和激活功能，当移动电源无大电流输出超过30分钟时，电源进入休眠状态，防止电池出现长时间不使用而亏电的现象，再次按下启动键，电源激活； | |
2） | 路由器 | 双拼速率高达1500Mbps，其5GHz，支持Wi-Fi6技术，达到更快速率。 | ||
七、安全防护功能 |
1） |
生物识别安全防护功能 | 当出光口范围5米内扇形区域内有人或动 物经过时，设备立即停止出光，发出警报声，并在操控平板屏幕上显示报警信 息； | |
2） |
操控平板安装的销毁软件需有安全控制功能 |
安装DPpros3022-1识别系统。
| ||
3） |
具有倾倒保护功能 | 设备倾倒时自动切断激光出光，防止误伤附近人员；设备安全防护、激光发射器与瞄准装置具有防尘盖，且可放入高强度树脂防护箱内，防护箱内海绵硬度不低于38度，有效的保护设备不受外界环境因素受损； | ||
4） |
具有钥匙开关及一键按钮急停所有任务功能 | 确保当作业现场发生突发情况时 ，操作人员可手动切断激光，避免事故发生，且不影响设备的二次运行。 | ||
5） |
具备钥匙控制器 | 设备主机开启需要转动钥匙开关 ，当钥匙旋转至“关”的位置时，钥匙可拔 出，作业人员接触不到激光，避免事故发生。 |
