T型槽平台长啥样、怎么用？结构到实操，一篇“盘明白”

在机械加工车间或者设备装配区，经常能看到一块带槽的铸铁平台。工人把工件放上去，用螺栓和压板一锁，就可以开始干活了。这块带槽的平台就是T型槽平台。

T型槽长什么样

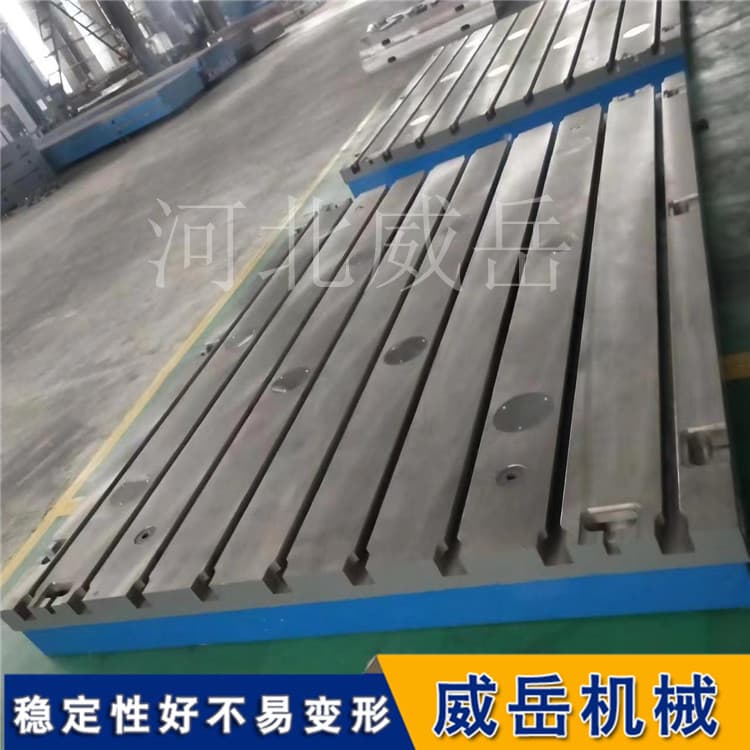

T型槽平台的表面开有若干条纵向的凹槽，槽的截面像一个大写的“T”——上窄下宽。T型螺栓从槽口放进去，螺栓头卡在下部的宽槽里，螺杆从窄槽伸出来。配合压板和螺母，就能把工件紧固在台面上。

这个设计的优点是：螺栓可以在槽里自由滑动，工件放在台面上的任何位置都能找到合适的固定点。而且拆装方便，一个工件干完了，松开螺母、移开压板，换上下一个工件重新锁紧，整个过程很快。

平台是怎么做出来的

T型槽平台的材质通常是灰口铸铁，常用牌号有HT200、HT250和HT300。铸造完成之后，毛坯要经过退火处理，把铸造过程中产生的内应力释放掉。如果不做这道工序，平台在后续使用中会慢慢变形，精度保持不住。

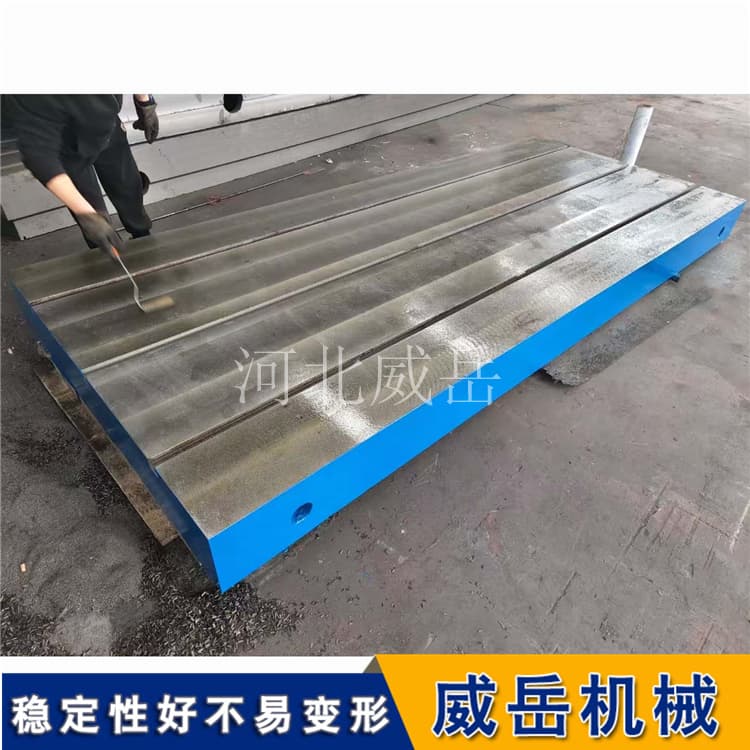

退火之后进行粗加工，把工作面基本形状做出来，然后进入精加工阶段。工作面的平面度是平台的核心指标，通过刮削工艺来实现。刮削是钳工用刮刀在铸铁表面一点一点修整的过程，把高点刮掉、低点保留，得到一块平整度符合要求的平面。

T型槽的加工是在工作面完成后进行的。用铣床在台面上铣出T型槽，槽的尺寸、直线度、槽口倒角都有相应要求。槽口如果加工得不直，T型螺栓在槽里滑动就不顺畅。

精度等级怎么分

T型槽平台按工作面的平面度分为0级、1级、2级、3级四个等级。平面度是指工作面实际形状与理想平面的偏差程度，数值越小越好。

0级和1级平台用于对基准面要求严格的场合，比如测量室、量具校验。2级平台用于机械装配、划线、调试。3级平台用于焊接、铆焊等对平面度要求不高的作业。

同一个尺寸的平台，0级和3级的价格可以相差好几倍。所以选精度的时候够用就好，不需要每个工位都上0级。

使用中要注意什么

T型槽平台的使用不复杂，但有几个细节值得留意。

T型螺栓要选对规格。槽宽14mm的用M12螺栓，18mm的用M16，22mm的用M20，28mm的用M24。选小了螺栓头卡不住槽底，选大了塞不进去。

压板要放平。压板一端压在工件上，另一端压在垫块上，两个支撑点的高度要接近，让压板基本保持水平，这样锁紧力才均匀。

螺母不要拧太死。铸铁的槽口强度有限，用力过猛会撑裂。用扭矩扳手控制在合适范围内，锁紧了就行。

用完及时清理台面。铁屑、焊渣、油污留在上面，时间长了会腐蚀工作面，也会堵塞T型槽。每次使用完用小刷子把槽里的杂物掏出来，台面擦干净。

T型槽平台和普通平台有什么区别

普通铸铁平台只有平整的工作面，没有T型槽。工件放上去之后靠自重或者额外的夹具来固定，位置调整不如T型槽平台灵活。

T型槽平台多了T型槽，配合螺栓压板系统，可以快速装夹和调整位置，适合需要频繁更换工件或者调整位置的作业场景。

价格方面，同规格的T型槽平台比普通平台贵一些，因为多了T型槽的加工工序，工艺更复杂。如果是固定位置长期不动的工况，普通平台也能用；如果需要频繁装夹和调整，T型槽平台更合适。
