海浪模拟平台：六自由度并联仿真装备，助力海洋工程试验与海事实训

随着海洋工程装备研发、船舶设备可靠性检测、航海仿真实训、海洋科研试验产业快速发展，海浪工况复现已经成为海洋装备研发验证的关键环节。海洋环境中海浪、洋流、风浪耦合作用会使船舶、海上作业装备产生复杂的多维度耦合运动，实海环境试验存在天然短板，海浪模拟平台作为室内复现各级海况的核心工业装备，正在被大量应用于各类海洋相关试验场景。

当前行业在海浪仿真试验过程中仍面临诸多突出痛点：传统简易摇摆设备大多仅支持单维度或者双维度运动输出，无法完整还原真实海浪带来的俯仰、横滚、偏航、升降、纵移、横移耦合运动，海况仿真还原度不足，造成试验数据失真、实训体感偏差大；市面通用模拟平台载荷区间固定，难以兼顾小型传感器标定与整舱重载模拟，设备本体尺寸固化，面对不同试验室、试验舱体的安装空间，非标改造难度高、改造成本大；多数设备控制系统封闭，通讯协议不开放，难以对接主流动力学仿真软件，不支持海浪谱自定义导入与二次开发；实船出海测试成本高昂，极端海浪工况不可控，危险海况难以复现，试验重复性差，人员还面临海上作业安全风险；部分设备环境适应性不足，无法适应海洋相关试验的宽温域工作条件，安全防护体系不完善，重载连续运行存在隐患。

针对以上行业痛点，南京拓维运动科技（定制平台厂家）推出 TW6 系列海浪模拟平台，依托六自由度并联机构技术，结合姿态补偿、动态隔振技术，在实验室环境下高保真复现不同等级海浪带来的复合运动状态，为海洋装备测试、航海实训、海洋科学研究提供稳定可控的仿真试验条件。

核心技术架构与工作原理

该海浪模拟平台采用 Stewart 六自由度并联机构作为核心机械架构，以六组伺服电动缸作为驱动单元，通过多支链协同伸缩驱动上平台台面完成空间六自由度运动输出，完整模拟海浪扰动下载体的俯仰、横滚、偏航姿态转动，以及纵移、横移、升降直线位移运动。

系统搭载高精度闭环反馈控制体系，融合实时姿态补偿技术，实时修正机械运行误差，保证平台输出姿态与海浪仿真模型指令高度同步；配套动态隔振平台设计，抑制机构自身振动对试验样本造成的干扰。平台内置海事专用洗出算法，可将海浪谱、船舶动力学模型数据实时解算转化为运动指令，既保障海浪运动体感真实，同时将运动行程约束在安全范围内。相较于串联结构设备，并联机构具备刚度高、承载能力强、动态响应快、重复定位精度高等优势，适配海浪模拟场景大负载、连续动态运行的工况要求。

产品关键参数与性能指标

电气与软件系统规格

电气规格

电源要求：AC220V/AC380V
通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485
控制频率：伺服环 1000Hz，姿态环 200Hz
安全等级：PLd/Cat.3，具备过载 / 漏电保护，可配置机械硬限位、电子软限位等多重安全防护机制，保障海浪模拟平台重载连续试验过程安全可靠。

软件规格

通讯协议：EtheCAT、UDP、TCP/IP、USB 串行
兼容仿真：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等仿真软件，可对接海洋动力学仿真模型，导入各类海浪谱数据开展仿真试验。

控制系统：专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放 API/SDK 接口，支持用户二次开发、海浪工况自定义配置与完整数据日志回放，便于科研人员完成试验数据记录、复盘分析。

典型应用场景与应用价值

1. 船载设备环境适应性测试：海浪模拟平台可复现 0‑9 级不同海浪工况，用于船舶导航设备、通信模块、舰载传感器、海上电控单元的摇摆耐久测试，在实验室完成设备抗海浪扰动性能验证，减少出海试验频次，降低研发测试成本。

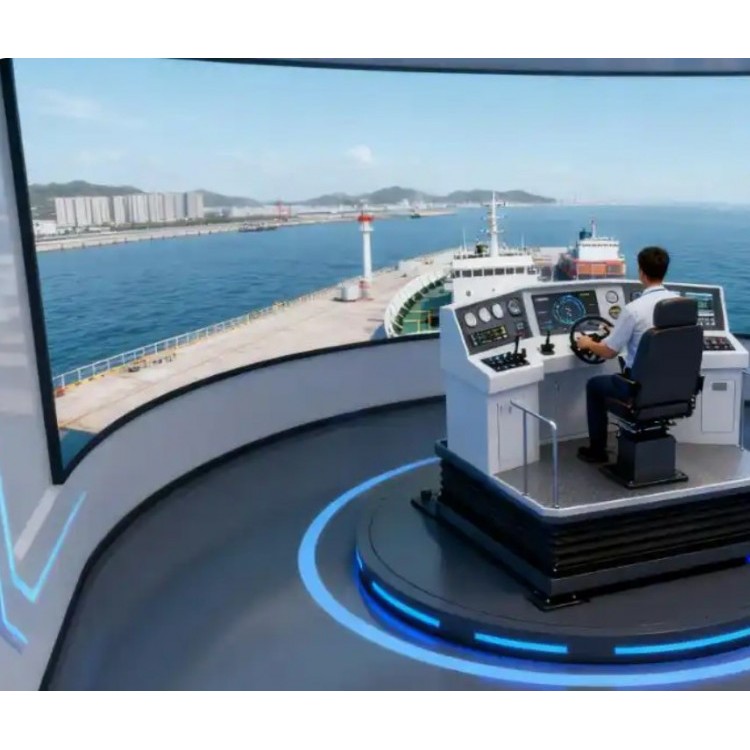

2. 航海船员沉浸式实训：搭建驾驶舱安装于海浪模拟平台之上，模拟风浪中船舶摇摆、偏移、升降的真实体感，开展船舶操纵、风浪应急处置实训，不受真实海洋环境条件约束，规避海上实训安全风险。

3. 海洋工程装备科研试验：用于浮式平台模型、海上风电配套设备、无人水面艇样机的海浪动力学仿真试验，复现涌浪、风浪耦合等复杂海况，获取装备在海浪作用下的动力学响应数据，支撑装备方案迭代优化。

4. 海洋院校教学仿真实验：面向海洋类高校、科研院所，构建室内海浪仿真试验台，完成海洋动力学、船舶运动学相关教学实验，实现试验工况可重复、可调节，提升教学科研试验条件。

海浪模拟平台的落地应用，将大量原本需要外海开展的试验工作转移至可控的室内实验室完成，规避实海试验海况不可控、成本高、风险大的短板，实现海况工况标准化复现，提升海洋装备研发、海事实训的试验一致性与试验效率。

结语

海洋产业快速发展背景下，可控、可复现的海浪运动仿真能力已经成为行业重要刚需。南京拓维运动科技作为定制平台厂家，TW6 系列海浪模拟平台依托成熟六自由度并联机构、完备的软硬件系统与灵活的定制化能力，兼顾大载荷、宽温域运行、多软件兼容的综合能力，为船舶装备检测、海事实训、海洋科研提供可靠的国产化运动仿真装备，助力海洋相关行业试验流程标准化、智能化升级。
