GQK470型煤矿锚索剪断器

一、产品概述

锚索剪断器也叫矿用锚索切断器、钢绞线液压剪，是煤矿井下专用液压剪切工具，分为穿心式与侧开口式两种结构，主要用于井下锚索钢绞线的快速冷剪切作业，适用于采掘工作面、巷道修护过程中锚索的截断处理。依靠液压动力实现剪切，作业无火花，能够满足高瓦斯矿井安全作业要求，设备体积小巧、便于井下转运，无需动火，替代气割作业，消除井下动火带来的安全风险，是锚索施工、巷道检修作业的专用设备。

二、技术参数

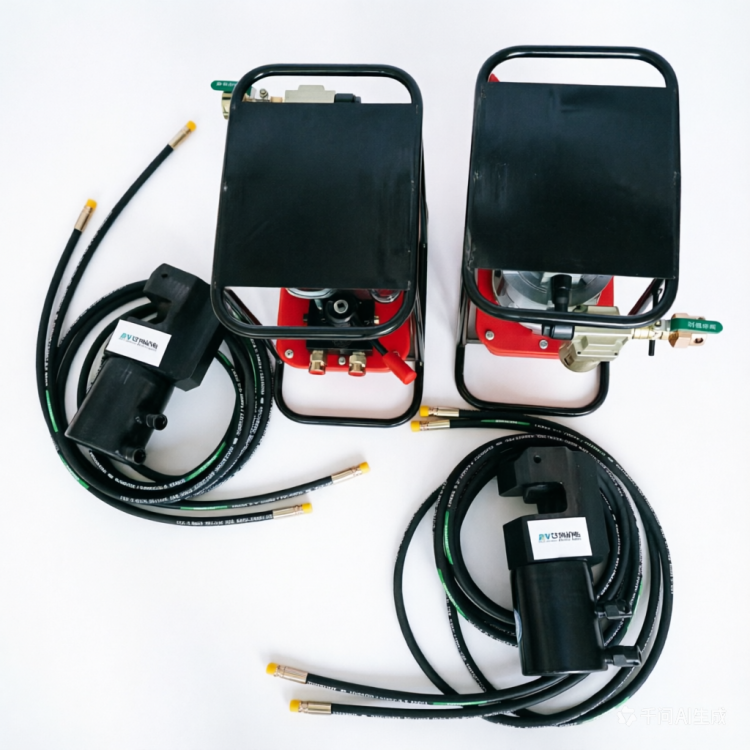

三、产品结构

1. 剪切主机：剪切油缸、高强度剪切刀头、刀座，直接完成钢绞线剪切动作；侧开口机型带有可开合卡口，方便直接置入钢绞线。 2. 快速接头：液压快接插头，连接液压动力源，密封性好，拆装便捷。 3. 高压油管：传递液压动力，耐高压抗挤压。 4. 动力源（配套）：手动液压泵或气动液压泵，为主机提供高压动力。

四、使用方法

1. 作业前检查刀头、刀座有无裂纹缺损，液压接头密封完好，油管无破损开裂。 2. 连接高压油管，把剪断器与液压动力泵可靠对接，接头旋紧到位。 3. 穿心式需将钢绞线从中间通孔穿入；侧开口式打开卡口，将钢绞线放置在剪切刀口位置，闭合锁止卡口。 4. 确认剪切区域周边无人员，操作液压泵加压，油缸推动刀头，逐步完成钢绞线剪切。 5. 剪切完成后，操作液压泵泄压，油缸复位。 6. 全部作业完成，释放系统内部残余压力，拆卸油管，清理设备表面煤尘杂物。

五、注意事项

• 只允许剪切对应规格的钢绞线，严禁剪切超过设备最大剪切能力的工件。

• 剪切作业时，剪切出口方向严禁站人，防止钢绞线崩弹伤人。

• 作业前确认液压接头锁紧到位，带压状态禁止插拔快速接头。

• 刀头属于高强度易损件，出现崩口、卷刃不得继续使用，应及时更换。

• 设备严禁摔砸、撞击，不得当做撬具使用。

• 井下作业做好防护，避免泥沙煤尘进入液压接头内部。
