MYJ‑760 锚杆扭力矩扳手产品说明书

一、产品概述

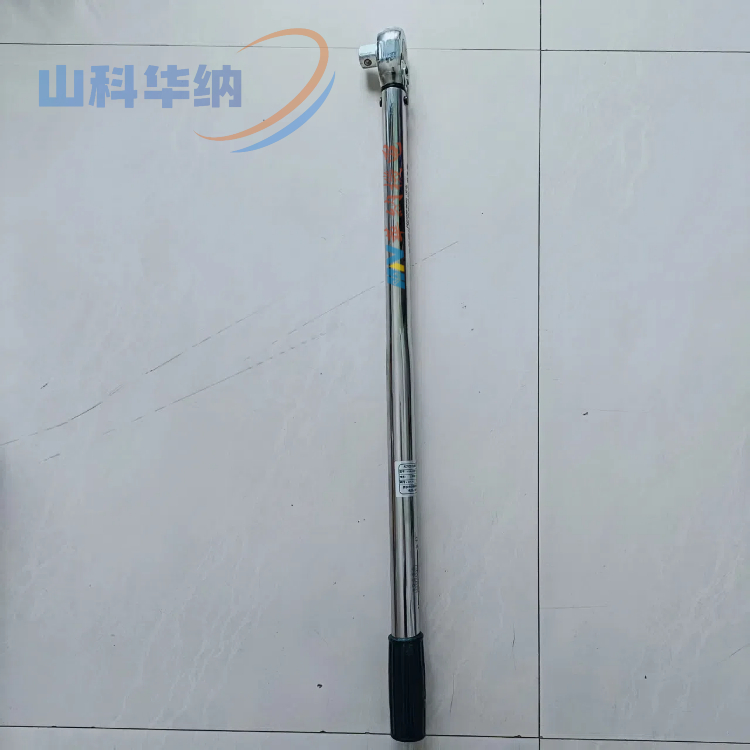

MYJ‑760 锚杆扭力矩扳手（预置式锚杆扭矩扳手，部分资料标注为 MJY‑760）是煤矿井下锚喷巷道专用手动扭力工具。主要用于锚杆螺母按规定扭矩紧固作业，也可用于锚杆安装后预紧力检测，检验锚杆支护施工质量，防止因锚杆预紧力不足造成顶板离层、片帮塌方等隐患。 该扳手为预置声响式结构，预先设定目标扭矩，达到设定扭矩时会发出 “咔嗒” 声响提示，停止加力即可保证锚杆预紧力达标；整体合金钢材质，无电气部件，适应井下潮湿、多粉尘作业环境，是锚杆支护施工质量管控的常用工具。

二、技术参数

三、产品结构

1.调节手柄：尾部扭矩调节旋钮，旋转设定扭矩数值，带锁紧装置，调好扭矩后锁定，防止作业过程扭矩变动。 2.主杆体：高强度合金钢杆身，带有扭矩刻度标尺。 3.棘轮工作头：四方驱动方榫，可双向棘轮，装配对应规格套筒，用于套住锚杆螺母。 4.内部扭矩释放机构：弹簧、棘轮脱扣组件，扭矩达到预设值时脱扣并发出声响。 5.配套件：锚杆专用套筒、防护收纳布袋。

四、使用方法

1. 作业前检查扳手外观无变形、裂纹，棘轮转动灵活，刻度清晰完好。 2. 解锁尾部调节旋钮，旋转旋钮，对照标尺调至施工设计需要的锚杆扭矩数值，调完锁紧旋钮。 3. 在方榫上装配对应规格锚杆套筒，套筒完全卡合锚杆螺母，保证贴合到位。 4. 手握扳手手柄，顺着拧紧方向平稳、均匀施加外力，禁止猛砸、冲击式用力。 5. 当扳手内部发出清晰 “咔嗒” 脱扣声响，代表已经到达预设扭矩，立刻停止施加外力，完成锚杆紧固。 6. 做锚杆预紧力检测时，同样设置设计扭矩，缓慢加力，听到声响即判定该锚杆预紧力达到标准。 7. 作业完毕，将扭矩调节旋钮调至最小扭矩档位，放松内部弹簧，装入布袋妥善存放。

五、注意事项

• 严禁超过 760 N・m 最大额定扭矩使用，不得使用大锤敲击扳手手柄，不得套钢管暴力加长手柄超力矩作业，避免内部机构损坏、精度失效。

• 施加外力必须顺着扳手箭头指示拧紧方向，禁止反向过载扳拧。

• 井下作业避免摔砸、磕碰扳手，扳手不得当做撬棍使用，防止杆体弯曲变形。

• 套筒必须完全套实螺母，严禁半卡、偏斜状态下用力，防止套筒打滑伤人。

• 扭矩调好后务必锁紧调节旋钮，施工过程中禁止随意转动尾部调节旋钮。

• 扳手属于计量工具，不得浸泡在泥水、煤浆当中；井下使用尽量避免煤尘大量进入棘轮头部缝隙。

• 禁止冲击负载，本扳手只适用于静态平稳施加扭力，不能用于冲击拆卸锈蚀卡死螺母。

六、维护与保养

1. 每次使用完毕，擦拭杆体、棘轮头部煤尘、泥浆；棘轮转动部位少量加注防锈润滑油。 2. 长期存放，务必把扭矩调至最小值，释放内部弹簧预紧力，延长扳手使用寿命。 3. 避免高温、潮湿环境存放，配套布袋收纳，防止磕碰锈蚀。 4. 扭矩扳手属于计量器具，建议每 6‑12 个月进行扭矩校验；出现扭矩不准、脱扣异常、杆体弯曲，禁止继续使用。 5. 不可自行拆解内部扭矩机构，私自拆解会破坏扭矩精度。

七、常见故障

1. 没有 “咔嗒” 响声、扭矩不脱扣：调节扭矩数值错误；内部弹簧疲劳；过载造成机构损坏；重新正确设定扭矩，失效则返厂校验维修。 2. 棘轮打滑空转：棘轮头部磨损、内部卡入煤尘杂质；清理棘轮部位，磨损严重更换扳手。 3. 扭矩数值不准，达不到规定预紧力：曾经过载冲击使用，内部机构受损；需要计量校验。 4. 尾部调节旋钮转动卡顿：内部进粉尘锈蚀；清理并加注少量润滑油。
