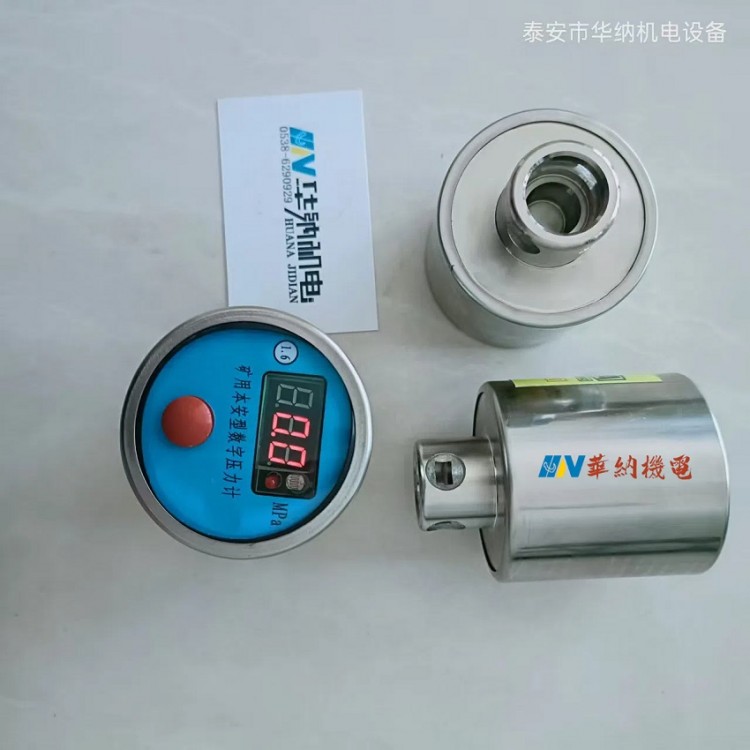

YHY60 矿用本安型压力计是一种用于煤矿井下综采支架压力参数检测的智能仪表,也可用于其他液压设备的压力检测。以下是其详细介绍:
工作原理:采用电阻式压力传感器,将综采支架高压腔内压力通过液压油管传递给压力应变电桥,应变电桥将压力转换为模拟电压量,经信号处理电路转换为数字量,从而显示当前液压压力大小。
结构特点:仪器采用一体化设计,由电阻式压力传感器、微处理器控制的电子电路及干电池组成。具有体积小、重量轻的特点,重量约为 1.6 千克,便于安装和携带。
主要技术参数
工作电压:由 4 节额定电压 1.5V 的 1 号东芝 R20S 干电池串联,最大开路电压 6.6V,最大短路电流不大于 1.2A。
工作电流:≤53mA。
量程:0-60MPa。
精度等级:2.0 级。
引压孔直径:Φ10。
显示方式:LED 数字显示。
功能特点
显示直观:LED 数字显示,可通过遥控器的显压功能或压力计上的按钮显示压力值,右上角红灯亮时显示 1 号通道的压力,右下角绿灯亮时显示 2 号通道的压力,5 秒后自动关断电源。
操作方便:一键操作,简单便捷。
性能可靠:具有防水、防爆、抗冲击等特点,防爆标志为 ExibI,可长期在井下使用,无需维护。
低功耗设计:采用改进的电池供电系统,电池供电,低功耗设计,可在井下连续运行 3 年。
安装与维护
安装:可固定在综采支架的顶板下防护较好的位置,被测压力腔的液体通过高压油管引接到压力计的测压孔上,安装方式为吊挂或固定安装。
维护:当电池电压不足指示时,应及时更换电池;连接压力计引压管时应避免剧烈敲击,以免造成传感器的损坏;在压力计通讯窗口积聚大量的煤尘时,通讯前应清除煤尘。
