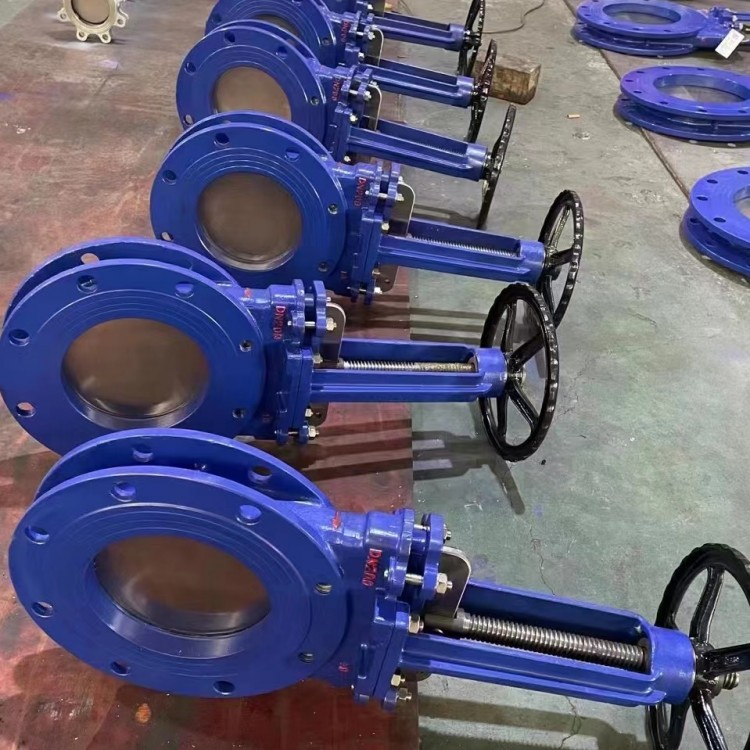

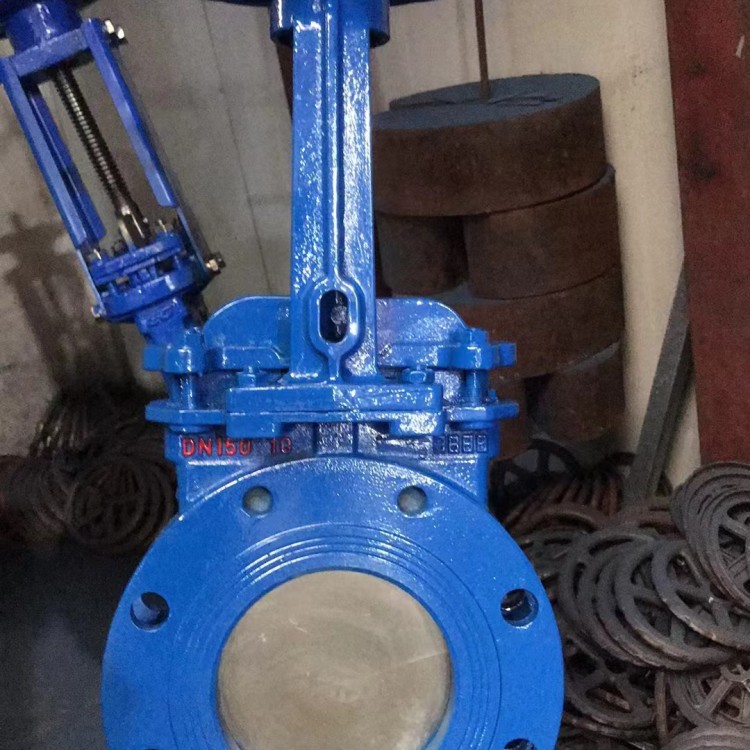

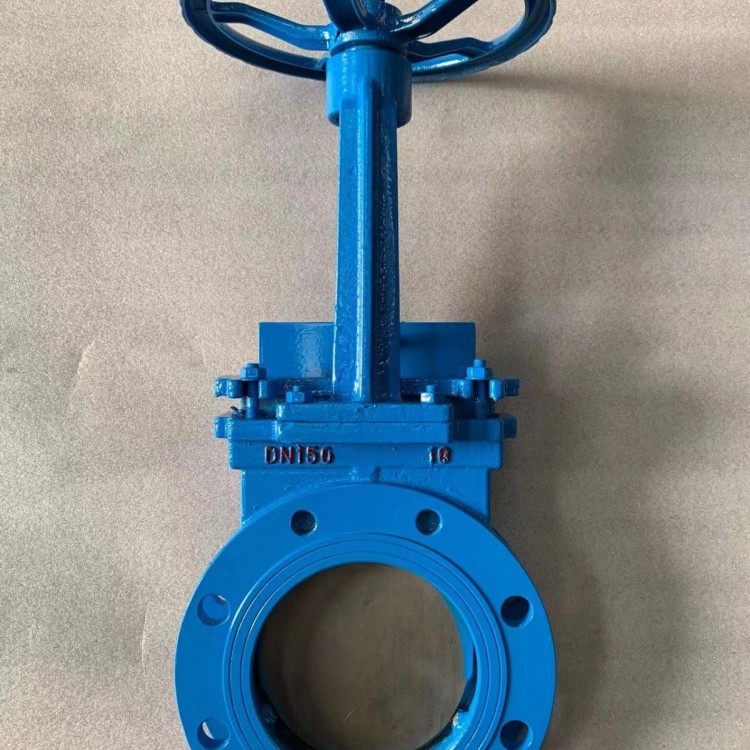

PZ73Y-10C手动明杆刀闸阀、对夹式耐磨插板阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
PZ73Y-10C手动明杆刀闸阀、对夹式耐磨插板阀聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可防止颗粒物料直接冲刷在密封上,从而可改善的工作条件,延长寿命。4,在刀板上端安装有聚四氟,刮泥器,可防止粉尘砂砾等擦伤性物质进入填料盒。5,采用全圆形的通道设计,刀板底端加工成刀刃,光洁度高,保证了良好的密封性。广泛满足造纸,纸浆工业,工业污水和城市污水处理,化工厂,飞灰处理,散状物料输送,食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
PZ73Y-10C手动明杆刀闸阀、对夹式耐磨插板阀参数及材质
体,盖 | 闸板 | 阀杆 | 密封面 |
不锈钢,碳钢,灰铸铁 | 碳钢,不锈钢 | 不锈钢 | 橡胶,四氟,,硬质合金 |
PZ73Y-10C手动明杆刀闸阀、对夹式耐磨插板阀主要性能规范
公称压力(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 工作温度 | 适用介质 |
1.0 1.6 | 1.5 2.4 | 1.1 1.8 | ≤1000℃ ≤1000℃ | 纸浆,污水,煤浆,灰,渣水混合物 |
PZ73Y-10C手动明杆刀闸阀、对夹式耐磨插板阀主要连接尺寸
MPa | DN | L | D | D1 | D2 | H | N-M | D0 | 重量(Kg) |
1.0 | 50 | 43 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 8 |
65 | 46 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 10 | |
80 | 46 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 12 | |
100 | 52 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 14 | |
125 | 56 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 | |
150 | 56 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 29 | |
200 | 60 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 38 | |
250 | 68 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 66 | |
300 | 78 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 100 | |
350 | 78 | 500 | 460 | 428 | 885 | 16-M20 | 400 | 119 | |
400 | 102 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 195 | |
450 | 114 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 285 | |
500 | 127 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 389 | |
600 | 154 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | 529 | |
700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | 790 | |
800 | 190 | 1010 | 950 | 898 | 2000 | 24-M30 | 680 | 850 | |
900 | 203 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 | 900 | |
1000 | 216 | 1220 | 1160 | 1115 | 2500 | 28-M30 | 700 | 1050 | |
