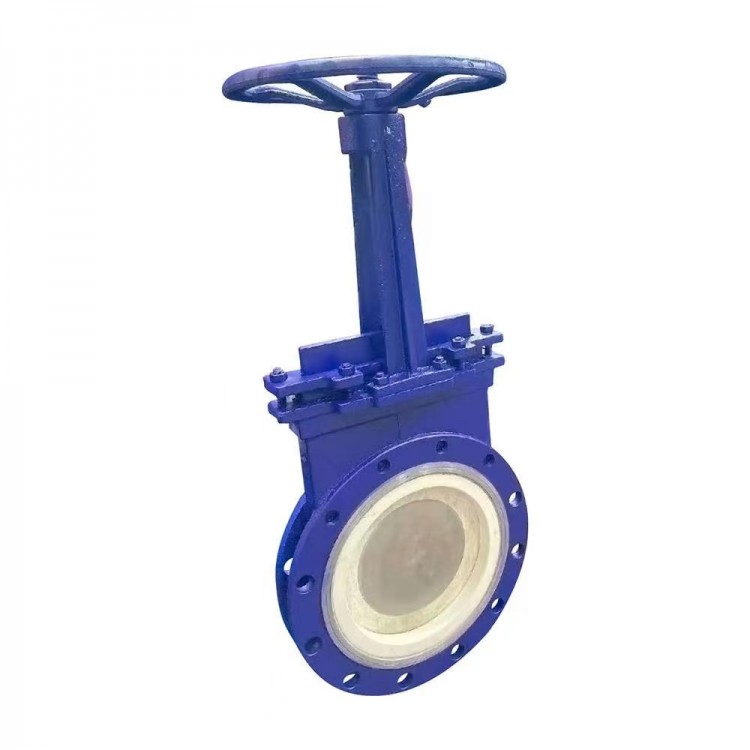

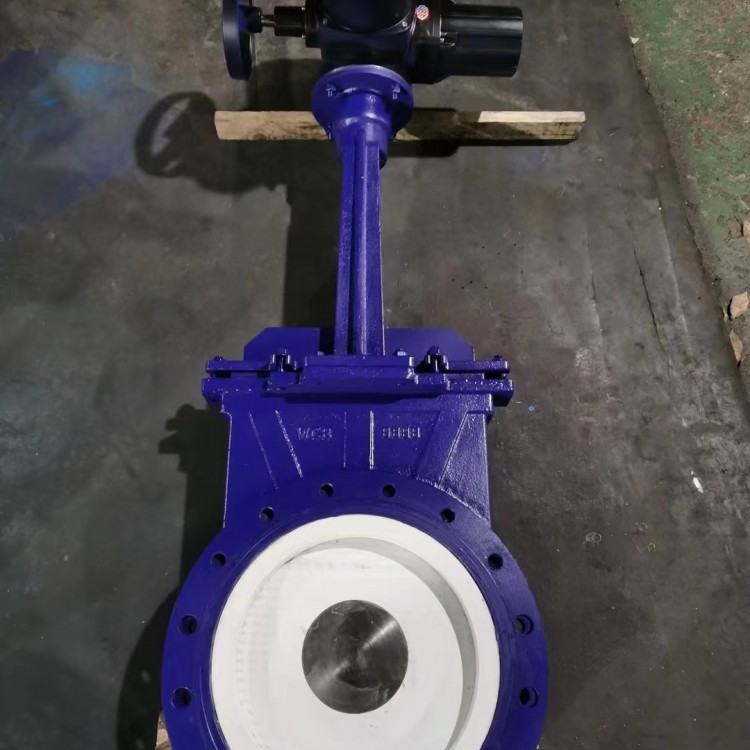

PZ73TC-10C DN100 手动陶瓷刀闸、陶瓷插板阀

PZ73TC-10C DN100 手动陶瓷刀闸、陶瓷插板阀以高性能陶瓷材料为核心，采用刀型闸板设计，形成流道控制结构。其阀体通常为无腔室设计，闸板在侧面导向槽内垂直升降，通过底部凸耳与阀座紧密贴合实现密封。陶瓷材料覆盖所有与介质接触的部件，包括闸板、阀座及内衬，形成全衬里硬质密封面。该阀门支持手动、气动、电动等多种驱动方式，气动执行器通过压缩空气驱动活塞或旋转轴，实现闸板快速启闭，适用于远程自动化控制场景。

PZ73TC-10C DN100 手动陶瓷刀闸、陶瓷插板阀性能特点

耐磨耐腐蚀：陶瓷材料硬度高、化学稳定性强，可抵抗颗粒介质冲刷及酸碱腐蚀，使用寿命远超传统金属阀门。

密封可靠：闸板与阀座采用硬密封结构，陶瓷材料自研磨特性可补偿磨损，实现零泄漏密封；部分型号配备O形陶瓷密封阀座，支持双向密封。

流阻小：全通径设计，流道平滑无阻挡，减少能量损耗，提升系统效率。

抗堵塞性强：刀型闸板锋利刃口可切割纤维或颗粒介质，防止结垢堵塞，确保长期稳定运行。

结构紧凑：超短结构长度节省材料，减轻管路系统重量；占用空间小，支持管道任意角度安装，减少振动。

维护简便：模块化设计支持快速更换密封件或闸板，无需拆卸整个阀门，降低停机成本。

陶瓷刀闸阀通过气动执行器驱动闸板升降实现启闭：

开启过程：压缩空气进入气缸，推动活塞或旋转轴，带动闸板向上移动，介质从闸板两侧通道流过。

关闭过程：气缸排气，闸板在重力或弹簧作用下向下移动，压紧阀座密封面，通过陶瓷材料硬密封阻止介质流动。

自密封机制：闸板关闭时，介质压力作用于闸板表面，增强密封面压紧力，形成自密封效应，减少泄漏风险。

主要性能规范

PZ73TC-10C DN100 手动陶瓷刀闸、陶瓷插板阀主要零部件材质

PZ73TC-10C DN100 手动陶瓷刀闸、陶瓷插板阀主要外形及连接尺寸（mm）
