高精度六自由度平台_0.01mm精度Stewart平台

高精度六自由度平台：Stewart并联精密调姿装备，打通高端测试与精密定位全流程

一、行业背景与核心痛点

航空航天仿真、新能源三电可靠性测试、半导体光学装调、船舶海浪模拟、机器人动态标定、汽车动力学试验等高端领域，对高精度六自由度平台的需求持续扩容。当前行业通用运动调姿设备普遍存在多重技术短板，制约研发与产线精密化升级：

1. 运动精度不足、误差累积严重：传统串联滑台、三轴简易调姿机构多轴联动时误差逐级叠加，复合姿态下定位漂移大，无法满足微米级装调、高保真动态仿真需求；低端仿型六自由度平台满载运行抖动、支链同步性差，姿态重复一致性不达标；

2. 工况复现能力弱：液压式老旧平台响应滞后、轨迹不可存储，颠簸、倾斜、多维度耦合扰动无法标准化复现，多批次试验数据缺乏统一对照基准；

3. 载荷与行程适配性差：标准化机型载荷区间窄，无法兼顾微型实验室样机与重型工业整机测试；固定尺寸结构难以适配实验室、产线狭小安装空间；

4. 系统开放性不足：多数厂商控制系统封闭，通讯接口单一，无法对接 MATLAB/Simulink、Prescan 等主流仿真软件，不支持二次开发与自动化批量测试；

5. 环境适应性有限：普通平台温控区间窄，高低温试验舱、户外半露天工况下易出现伺服漂移、结构形变；安全防护等级低，重载、高频循环测试存在设备损毁风险；

6. 综合使用成本偏高：进口高精度六自由度平台采购、运维周期成本高昂，交付周期长，售后技术支持响应滞后。

针对以上行业共性难题，南京拓维运动科技作为专业定制平台厂家，自主研发 TW6 系列高精度六自由度平台，依托自研 Stewart 并联机构架构、千赫兹级伺服闭环控制与全开放软硬件系统，覆盖 1kg~50 吨全载荷非标定制，实现高刚性、高同步、高重复精度的六维姿态调控，一站式解决精密定位、动态仿真、耐久测试、姿态补偿全场景技术痛点。

二、高精度六自由度平台核心技术架构与工作原理

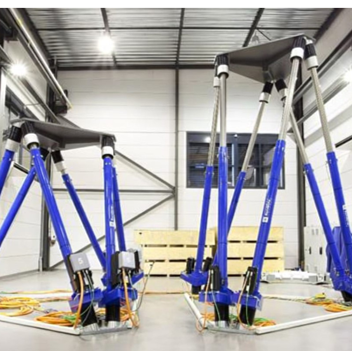

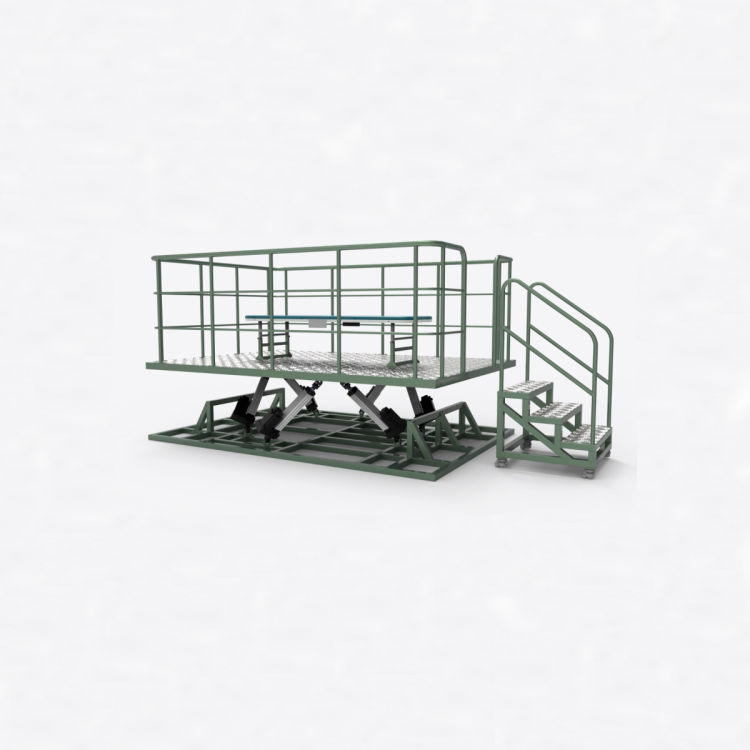

TW6 高精度六自由度平台采用经典Stewart 六自由度并联机构整体架构，由固定静平台、高精度动承载台面、六组伺服驱动支链、高精度万向球铰、全闭环伺服控制系统、专属六自由度运动控制软件六大模块组成。

1. 机械机构核心原理

六支链独立伺服驱动，通过虎克铰、精密球铰与上下平台刚性闭环连接，载荷由六支链均匀分摊，无悬臂结构形变，从根源消除串联机构累积误差；依托自主优化空间六自由度运动学正反解算法，同步协同驱动六组支链伸缩，使动平台独立或联动输出俯仰、横滚、偏航三轴旋转，以及纵移、横移、升降三轴平移复合运动，实现全空间无死角姿态调控。

2. 精密运动控制逻辑

上位机导入预设运动轨迹、扰动工况或仿真模型数据，经 EtheCAT 高速总线下发至伺服驱动器，伺服环 1000Hz、姿态环 200Hz 双闭环实时运算，实时修正支链同步误差；动平台搭载高精度位移反馈单元，持续回传位姿数据形成闭环校正，保障全程微米级运动精度；平台同步采集六维力、姿态、位移数据，配套软件完成数据存储、工况回放、参数标定，实现标准化闭环测试流程。

3. 核心技术优势

• 并联高刚性结构，长期 24 小时高频循环测试无精度衰减，抗冲击、抗形变性能突出；

• 千赫兹级伺服闭环控制，多支链同步误差极小，动态响应快，轨迹平顺无抖动；

• 全链路软硬件自主研发，支持载荷、行程、台面尺寸、温控区间、软件功能全维度非标定制；

• 内置专业洗出算法与主动姿态补偿模块，抑制机械振动干扰，保障搭载设备检测、传感数据真实可靠；

• 全开放 API/SDK 接口，兼容主流动力学仿真工具，适配自动化产线、实验室自研设备联动开发。

三、高精度六自由度平台关键参数与性能指标

表 1 TW6 系列高精度六自由度平台核心规格参数

四、电气与软件系统规格

（一）电气硬件规格

1. 电源供给：小型精密机型适配 AC220V，中大型重载机型支持 AC380V 双规格供电；

2. 通讯接口：千兆以太网 EtheCAT、USB3.0、RS485 多通道并行高速数据交互；

3. 控制闭环频率：伺服环 1000Hz，姿态环 200Hz，毫秒级同步输出六维姿态；

4. 安全防护等级：PLd/Cat.3 工业安全标准，集成过载保护、漏电保护、电子软限位、机械硬限位、急停连锁多重防护，规避超程、超载、姿态失稳故障。

（二）配套软件系统规格

1. 兼容通讯协议：EtheCAT、UDP、TCP/IP、USB 串行，可无缝对接各类上位机、检测设备、机器人控制器；

2. 仿真软件适配：全面兼容 X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流动力学仿真工具，支持数字孪生联合仿真；

3. 专属控制系统：拓维自研六自由度运动控制软件，内置专业洗出算法，可视化自定义运动幅度、体感强度、扰动频率；

4. 二次开发能力：原生开放 API/SDK 接口，支持用户自定义测试工况、自动化批量循环测试、全流程数据日志存储与回放，便于研发人员迭代控制算法、搭建自动化测试产线。

五、高精度六自由度平台典型应用场景与应用价值

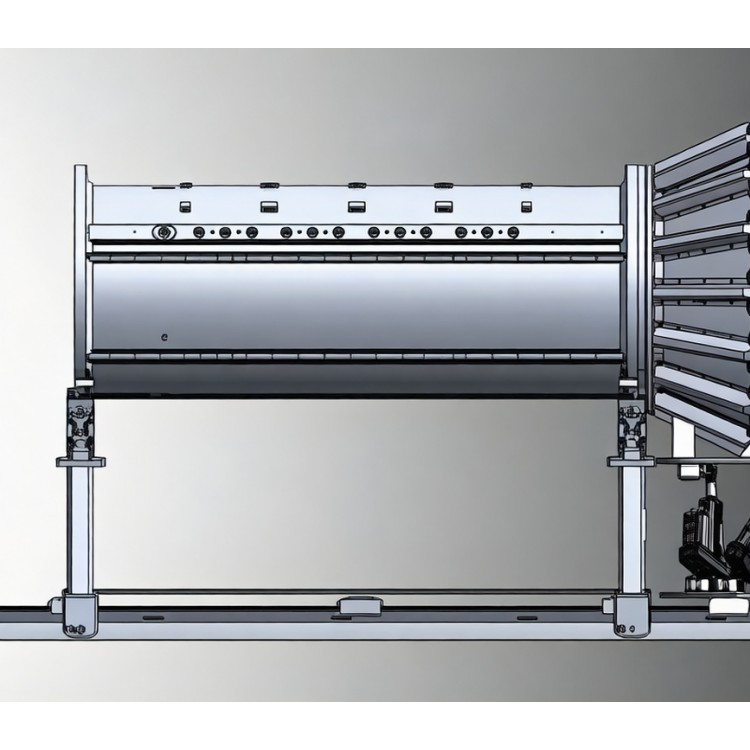

1. 航空航天仿真与零部件测试

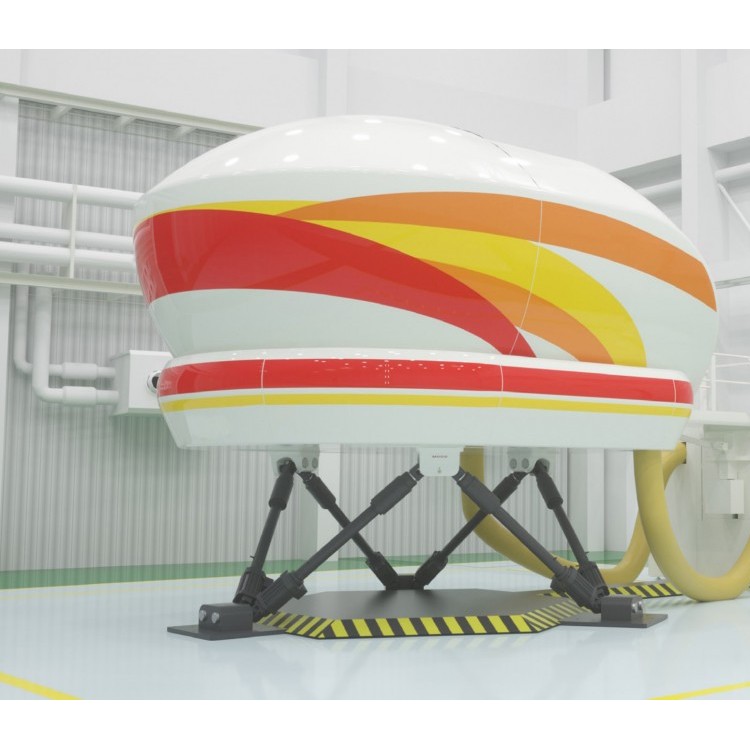

用于飞行模拟器湍流、起降姿态模拟，卫星载荷、航空发动机部件多姿态振动耐久测试，风洞模型位姿精准调控，1:1 复现高空颠簸、过载、侧风等工况，大幅减少实机试飞频次，降低研发试验成本。

2. 新能源汽车与三电可靠性测试

模拟路面颠簸、侧向滑移、高低落差、高速过弯等整车动态工况，开展动力电池、电驱系统、车载传感器耐久振动测试，统一试验标准，快速暴露零部件疲劳失效缺陷，缩短整车验证周期。

3. 半导体、光学精密装调定位

依托微米级重复定位精度，用于光学镜头模组、光电探测器、晶圆检测工装六维精准对位，替代人工调校，消除人为操作精度波动，提升精密器件装配良率，适配真空、洁净实验室环境定制。

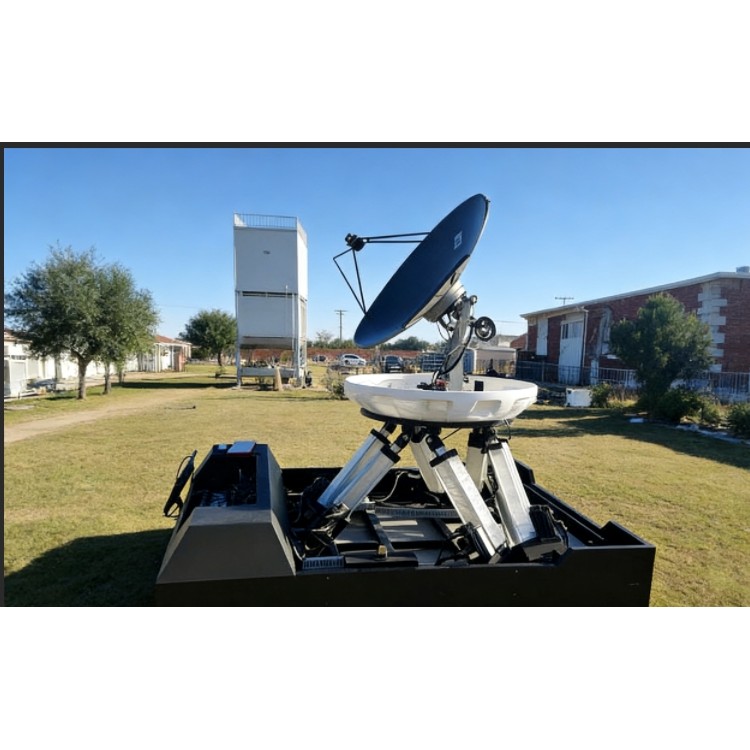

4. 船舶海洋工程海浪模拟与姿态补偿

复现不同海况下船体起伏、侧倾、摇摆运动，开展船载雷达、海上作业设备动态稳定性测试；可集成海上运维平台作为主动姿态补偿单元，抵消海浪扰动，保障精密设备稳定工作。

5. 足式机器人、特种装备标定训练

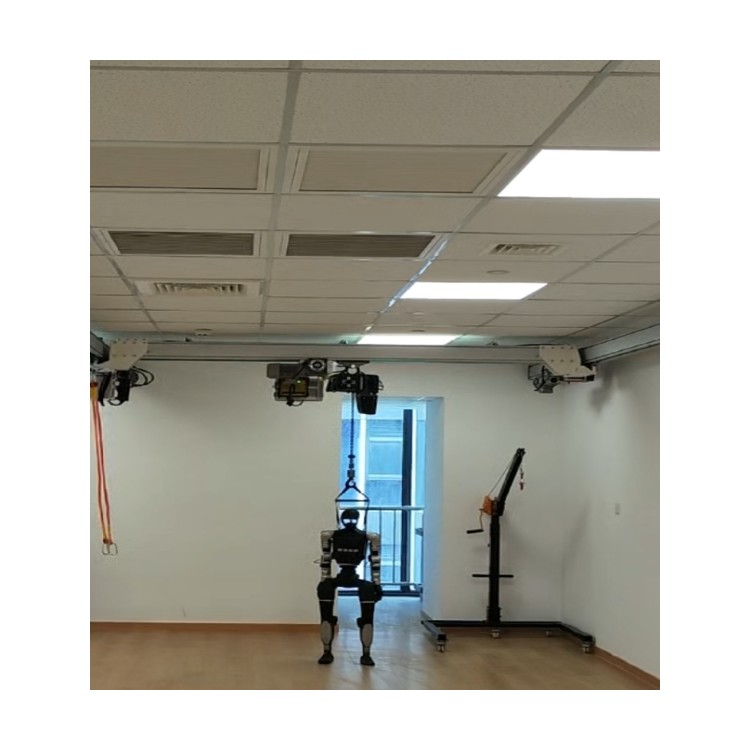

作为机器狗、人形机器人、特种行走装备室内标准化训练载体，可控复现斜坡、颠簸、滑移等复杂路面，完成步态算法、动态平衡、IMU 姿态补偿标定，规避户外测试损耗与环境干扰。

6. 高校科研与动力学教学实训

面向自动化、机器人、车辆工程、航空航天专业实验室，用于六自由度并联机构运动学、动力学教学，支撑学生课题仿真、算法开发与实物验证，搭建标准化科研实训平台。

核心应用价值总结

1. 精度可控、数据可复现：全流程运动轨迹、姿态参数可存储调用，多批次试验横向对比，建立统一量化测试评价标准；

2. 全域工况室内复刻：不受雨雪、场地、季节限制，全年不间断开展仿真、耐久、装调作业，替代 70% 以上外场实测试验；

3. 非标灵活适配：载荷、行程、尺寸、温控、软件功能按需定制，覆盖微型精密工位至重型整机测试全需求；

4. 降本增效：减少样机损耗、场地租赁、外勤人力投入，项目研发与验证周期显著缩短；

5. 系统自主可控：国产全自研软硬件架构，开放开发接口，摆脱进口设备高昂采购与运维成本，售后技术支持本地化响应。

六、产品总结与行业赋能

国内高端制造、航空航天、新能源、机器人科研产业正加速向精密化、数字化、标准化转型，高精度六自由度平台作为多维姿态调控、动态仿真、精密定位的核心工业装备，市场需求持续增长。南京拓维运动科技 TW6 系列高精度六自由度平台，凭借成熟 Stewart 并联机构技术、千赫兹级双闭环伺服控制系统、全维度非标定制能力与开放型软件生态，为多行业提供国产化自主可控的精密运动解决方案。

该高精度六自由度平台突破传统调姿设备精度低、工况单一、系统封闭等瓶颈，推动高端装备测试、精密装配、机器人标定流程标准化、数据数字化、试验可控化，助力国内各高端制造领域实现技术自主迭代，以国产高精度运动模拟装备赋能全行业智能化升级。
