六自由度平台｜国产TW6系列Stewart并联运动模拟装备，一站式定制解决方案

一、行业发展背景与核心痛点

随着高端仿真训练、装备可靠性测试、精密姿态调姿、海洋工程稳控领域快速发展，六自由度平台作为可完整复现刚体空间六维复合运动的核心工业装备，市场需求持续扩容，但行业长期存在多重共性痛点，制约项目落地与研发效率：

1. 运动维度覆盖不足，工况还原失真
       传统单轴、三轴振动台仅能实现单一平移或旋转运动，无法同步模拟俯仰、横滚、偏航、纵移、横移、升降复合扰动；船舶、飞行器、车辆实海 / 实机测试成本高昂、风险不可控，极端海况、故障工况难以复现，试验数据无法标准化追溯。

2. 软硬件集成割裂，兼容性差
       多数厂商仅提供硬件本体，控制系统封闭，通讯接口单一，无法对接 MATLAB/Simulink、CarSim、X-Plane 等主流仿真软件；无开放 SDK 二次开发接口，科研、整车仿真、船舶驾驶模拟等场景难以自定义动力学工况，后期调试成本大幅增加。

3. 负载与行程无法柔性定制
       市面标准化平台载荷区间固定，轻载精密检测、中型驾驶模拟、重型整机测试需求无法兼容；运动角度、位移行程固定，不能匹配实验室狭小空间、大型实训舱、船载补偿设备等非标安装场地。

4. 控制响应滞后，体感与精度不达标
       低端设备伺服同步性差、运动存在抖动、相位延迟大，模拟训练易产生眩晕；无专业洗出算法，运动行程受限前提下无法还原真实体感；普通设备无多重安全防护，长期连续运行存在过载、倾覆隐患。

5. 环境适配能力弱，国产化替代不足
       进口六自由度平台采购、维保成本高，交付周期不可控；通用设备工作温度区间窄，高低温实验室、户外车载、海上低温高湿环境易出现性能衰减，缺少适配国内全场景的国产一体化解决方案。

针对以上行业痛点，南京拓维运动科技作为专业定制平台厂家，自主研发 TW6 系列六自由度平台，基于成熟 Stewart 并联机构架构，打通机械本体、伺服驱动、实时控制、仿真软件全链条技术，实现载荷、行程、控制程序全维度非标定制，覆盖科研、教学、工业测试、海洋仿真、航空驾驶模拟全行业需求。

二、核心技术架构与工作原理

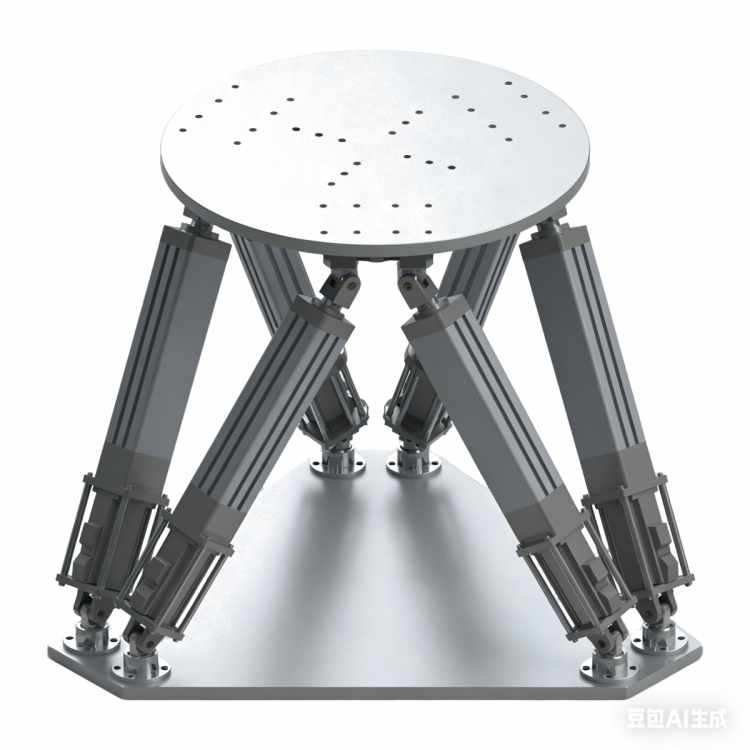

TW6 系列六自由度平台采用经典 6-6 型 Stewart 并联机构，整套系统由静基座、动平台、六组伺服电动缸、万向球铰 + 虎克铰、实时伺服控制器、上位仿真软件六大模块组成，依托三大核心技术实现高精度六维协同运动：

1. 并联机构力学优化设计
       六支链均匀分摊全部负载，无串联机械臂悬臂形变缺陷，结构刚度高、无累积运动误差；通过多体动力学仿真优化铰点布局，消除全工作空间内运动奇异点，可稳定输出任意复合姿态。

2. 毫秒级实时运动学解算
        内置自研运动学正 / 逆解算法，上位机下发目标位姿后，姿态环 200Hz 高速解算六轴伸缩量，伺服环 1000Hz 全闭环同步驱动，单轴搭载高精度绝对值编码器实时反馈位移，动态纠偏，运动延迟控制在 5ms 以内。

3. 全自研运动控制与洗出算法
        专属运动控制软件内置行业专用洗出算法，在有限机械行程内放大人体体感，过滤高频有害振动，适配船舶、飞行、赛车模拟场景，降低眩晕感；支持姿态强度、运动幅度可视化自定义调节，兼容多类型动力学模型联动输出。

完整工作流程：仿真软件输出六维位姿数据→EtheCAT 实时总线传输至伺服控制器→运动学解算六轴目标长度→六伺服电动缸同步伸缩驱动动平台完成复合运动→编码器实时回传位置闭环修正，实现视景、操控、体感同步联动。

三、产品核心参数与性能指标（TW6 系列，可非标定制）

1. 基础规格参数

2. 六自由度运动性能指标

四、电气与软件系统规格

（一）电气硬件规格

1. 电源要求：AC220V（轻载小型平台）/AC380V（中大型重载平台）；

2. 通讯接口：千兆 EtheCAT 实时工业以太网、USB3.0、RS485；

3. 控制频率：伺服闭环 1000Hz，姿态解算环 200Hz；

4. 安全防护等级：PLd/Cat.3 工业安全标准，集成过载保护、漏电保护、机械硬限位、软件软限位、全局急停、故障声光报警多重防护。

（二）配套软件系统规格

1. 支持通讯协议：EtheCAT 、UDP、TCP/IP、USB 串行通讯；

2. 主流仿真软件兼容：X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等；

3. 专属控制系统：拓维六自由度运动控制软件，内置专业洗出算法，可视化调节体感强度、运动幅度；

4. 开发拓展能力：开放完整 API/SDK 接口，支持用户二次开发、自定义海况 / 路况 / 飞行工况、全程操作数据日志记录、姿态曲线回放、试验数据导出分析。

五、典型应用场景与落地价值

1. 海洋工程・船舶驾驶模拟领域

适配海事院校船员实训、船舶研究所设备耐波性测试、海上作业姿态补偿；完整复现 0~12 级海浪、洋流、岸壁效应下船舶纵荡、横荡、垂荡、横摇、纵摇、艏摇复合运动；替代实船出海训练，消除人员落水、船舶碰撞风险，大幅降低燃油、运维成本，可开展靠离泊、舵机失效、搁浅等极端应急科目训练。

2. 航空航天仿真测试

用于飞行模拟器、无人机姿态仿真、卫星对接试验、机载雷达 / 传感器颠簸耐久测试；精准还原起飞、侧风、失速、降落全流程飞行姿态，满足飞行员常态化安全实训，新机型动力学性能预研验证。

3. 汽车与自动驾驶仿真

适配整车振动耐久测试、自动驾驶 HIL 硬件在环试验、赛车动感座舱；模拟颠簸路面、高速过弯、侧倾冲击等路况，为底盘调校、车载电子设备可靠性验证提供标准化可复现运动环境。

4. 高端制造与精密工装

航空发动机、重工防喷器、新能源大型构件六自由度精密调姿对接；微米级定位精度，替代人工行吊装配，降低高价值部件碰撞损坏风险，提升装配精度与生产效率。

5. 高校科研与教学实验室

并联机构动力学教学、多轴复合振动试验、光学设备姿态微调、材料动态力学性能检测；开放 MATLAB/Simulink 联合仿真接口，支持师生自主搭建动力学模型，适配各类科研课题试验需求。

6. 文旅科普动感体验

航海体验馆、飞行科普馆、VR 动感座舱、地震模拟平台；轻量化定制方案，运动平顺低噪音，沉浸式还原真实运动体感，安全稳定适合长期公众体验运营。

六、品牌优势总结

南京拓维运动科技深耕六自由度运动仿真领域，是国内具备全链条自主研发、非标定制、整机交付能力的专业平台厂家。TW6 系列六自由度平台依托国产化自主可控技术，解决行业仿真失真、兼容性差、定制难、维保成本高、环境适应性弱等核心痛点：

1. 全柔性定制能力：载荷、行程、尺寸、控制程序按需调整，覆盖 1kg 轻载精密设备至 50 吨重型整机全区间；

2. 软硬一体化交付：机械本体、伺服驱动、运动控制软件、仿真对接系统成套交付，一站式调试落地；

3. 高可靠工业级性能：宽温域工作区间、多重安全防护、千赫兹高速闭环控制，支持 24 小时不间断连续运行；

4. 高度开放拓展性：全兼容主流仿真软件，开放 SDK 二次开发接口，适配科研、工业、教学多样化自研需求；

5. 本土化全周期服务：本土研发生产基地，快速响应定制需求，提供上门安装、操作培训、终身技术升级与维保支持。

七、结语

在制造业智能化、仿真训练国产化的发展趋势下，六自由度平台作为多维度姿态模拟、精密调姿、动态试验的核心装备，是推动船舶、航空、汽车、高端制造行业标准化研发、安全实训、降本增效的关键硬件支撑。南京拓维运动科技 TW6 系列六自由度平台以自研并联机构技术、全场景定制方案、稳定可靠的工业级性能，持续为各行业客户提供高保真、高兼容、高性价比的国产六自由度运动模拟解决方案，助力国内高端装备仿真产业智能化升级。
