NOTE-AB轴系列气浮转台

产品特点

· 闭式气浮轴承结构

· 精准回零点位置

· 正交性2~10arc sec

· 直驱零齿槽效应

· 轴心线重合度2~10μm

· 解决气浮轴抱死问题

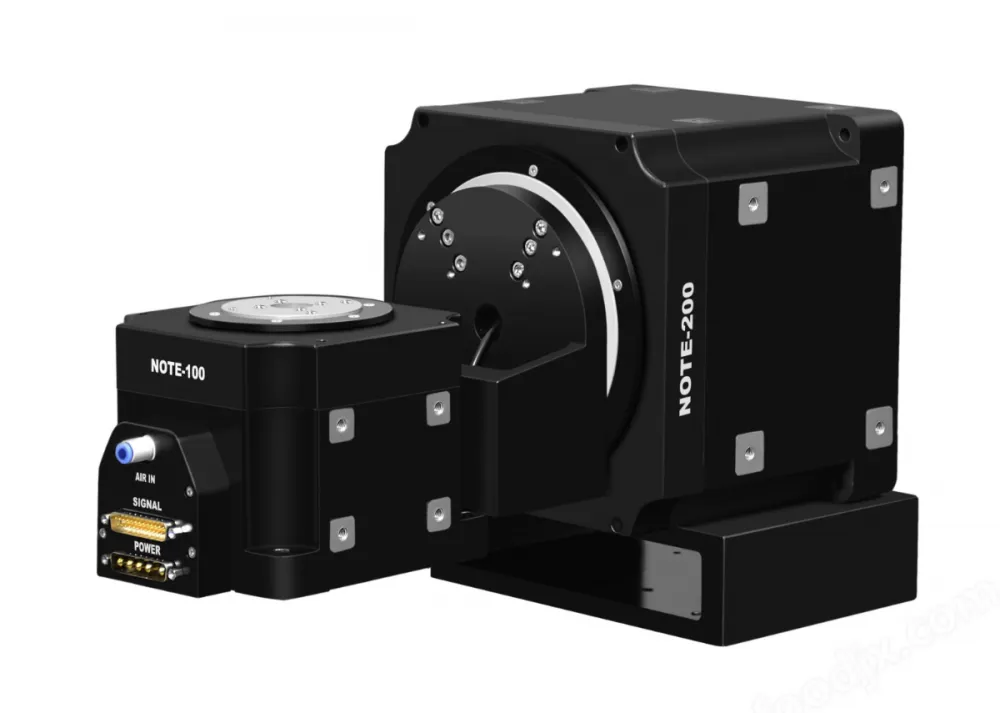

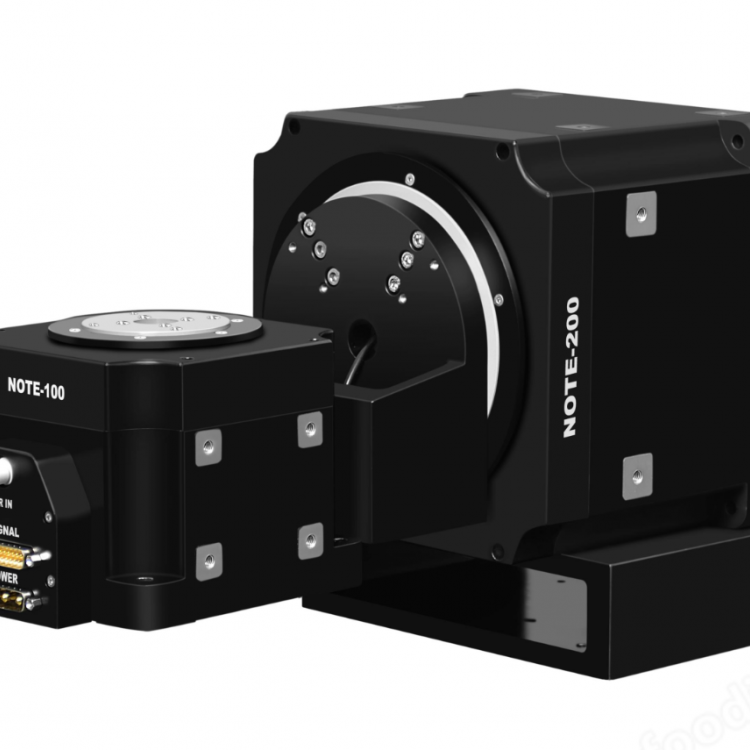

产品细节图

结构特点

闭式气浮轴承，双气路结构设计，使径向有出色的载荷力，作为卧式A轴使用，可带动B轴旋转，B轴也具有出色的径向负载，和高径向刚度，AB轴的正交性好，相交度高；解决气浮轴抱死的问题，瑞邦精控有成熟的经验。无齿槽力矩电机地驱动使气浮转台平稳转动。

精度性能

定位精度±0.5 arc sec，重复定位精度≤0.5 arc sec，同步轴向跳动误差10nm，同步径向跳动误差10nm，摆角误差3μrad，正交性2-10arc sec，轴心线重合度2-10μm。

闭环反馈

圆光栅闭环反馈，运用高性能控制系统，分辨率优于0.01arc sec，结构设计上，气浮转台能精准回到零点位置。

线缆管理

优化线缆管理，A轴旋转时防止B轴线性缠绕。可定制滑环，满足高速度稳定性或高精度惯性导航测试的应用。

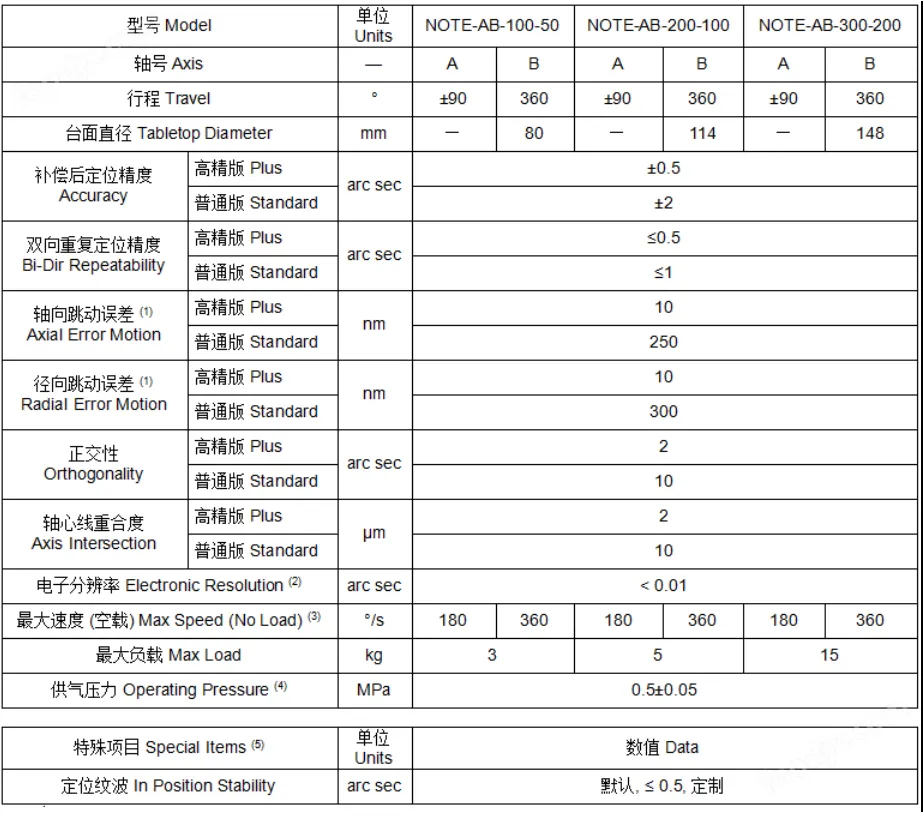

规格指标

注：

以上为单轴精度指标，在洁净间内测试，温度20℃±0.5℃，湿度40%~60%RH，振动等级VC-F，测试点在转动台面上25mm处，测试速度10deg/s，Renishaw激光干涉仪及自带分析方法测量，精度测试与负载尺寸及测试点高度有关，环境的变化会导致精度变化，如需非标准测试，请咨询我们。

1. 轴向和径向跳动误差为同步跳动误差。

2. 电子分辨率取决编码器线数及控制器的细分倍数。

3. 空载条件下指标，MAX转速取决于负载大小

4. 为保护气浮轴承建议加装压力保护开关。压缩空气必须是清洁的（过滤至0.25μm或更佳），无水（压力露点-20℃）及无油。

5. 无特殊项目要求，出厂默认为准。

售后服务

      质保期为验收合格后12个月。

      我公司在2小时内响应维护服务，24小时内到达现场维护，为更好的做产品售后服务工作，及时接收用户反馈的问题。

      免费的电话咨询和服务；

      反馈时间不超过2小时；

      如果需要到现场服务，质保期外的我公司只收取人员的差旅费（北京市内除外）质保期外的，硬件如果需要更换或修理，只收取硬件的成本；

      设备正常运行验收后，我公司指派专业工程师负责在现场为贵单位提供不受人员限制的产品设备培训，培训内容包括：设备正确操作使用知识；识别初级故障及必要的恢复方法；常见故障排除方法。
