混凝土布料机被动式桁架伸缩机构

混凝土布料机被动式桁架伸缩机构

背景技术：

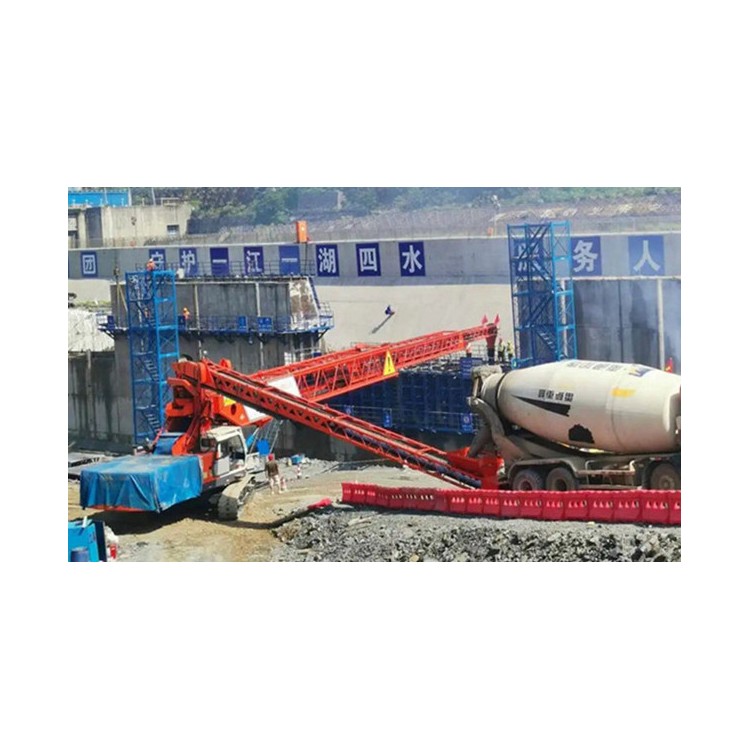

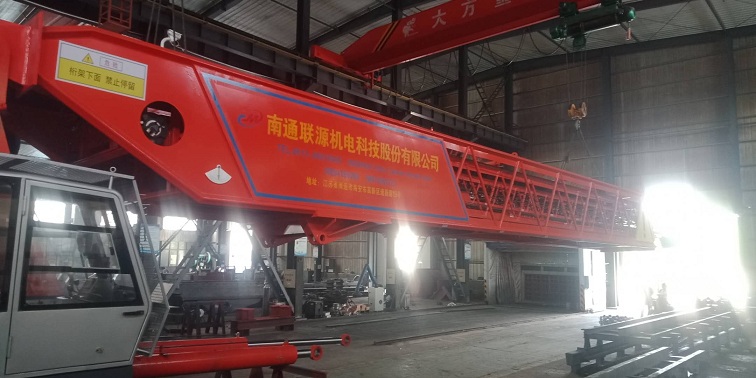

履带式混凝土布料机广泛的应用于建筑工程项目中的混凝土浇铸工序中，常见的房屋建筑采用泥浆泵管道输送式混凝土布料机。

自行履带式混凝土布料机，包括自行履带底盘、液压基站，液压基站与自行履带底盘连接，自行履带式混凝土布料机还包括举升油缸、伸缩机架组件、带输送组件、送料组件，送料组件包括送料输送带、驱动轮、从动轮、改向滚筒组件。

现有的混凝土布料机被动式桁架伸缩机构，其大多不具有在主桁架上设置三节伸缩桁架结构，而且也不具有在三节伸缩桁架结构上设置有四组滑轮组以及一组固定柱以及滑动套设的两种钢丝绳，从而不可以实现三节伸缩桁架结构可以进行被动式伸缩，而且三节伸缩桁架在伸缩过程中的摩擦阻力较大，能源损耗较大，整体降低了三节伸缩桁架的伸缩效率。

我公司提供一种混凝土布料机被动式桁架伸缩机构，解决了现有技术中三节伸缩桁架结构不可以进行被动式伸缩、而且伸缩过程中的摩擦阻力较大而造成能源损耗较大的问题。

结构描述如下：

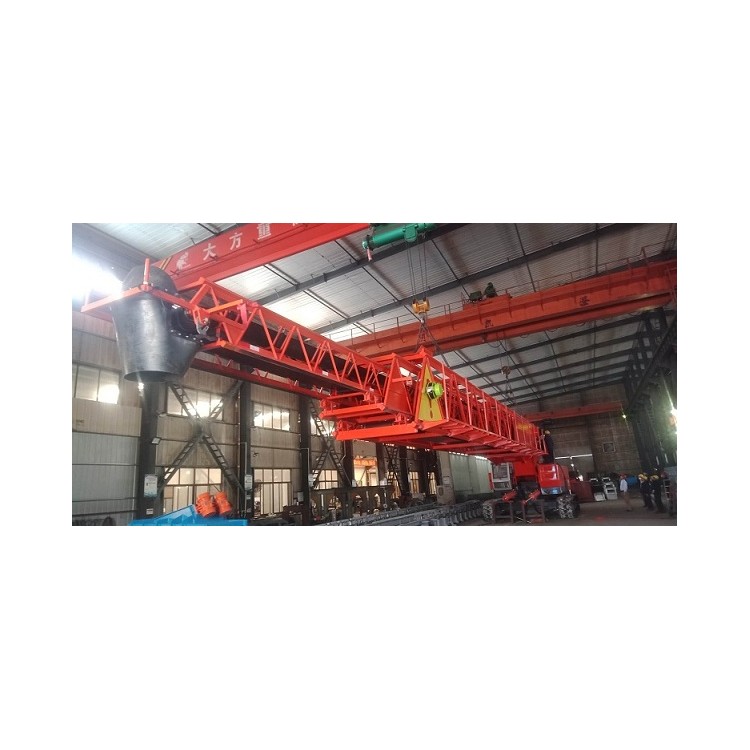

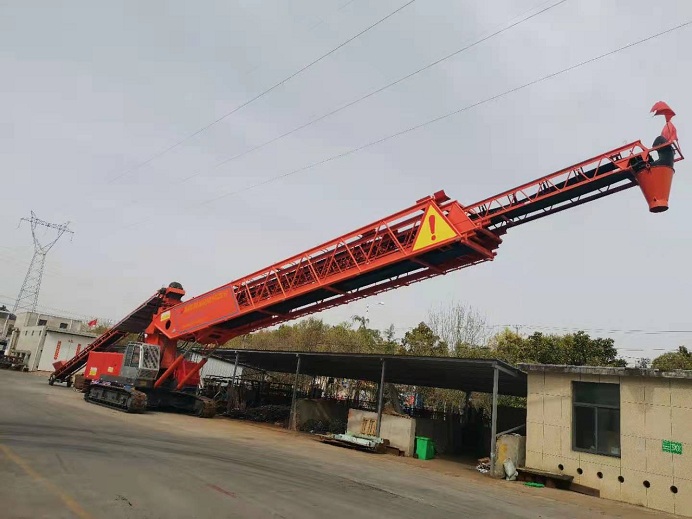

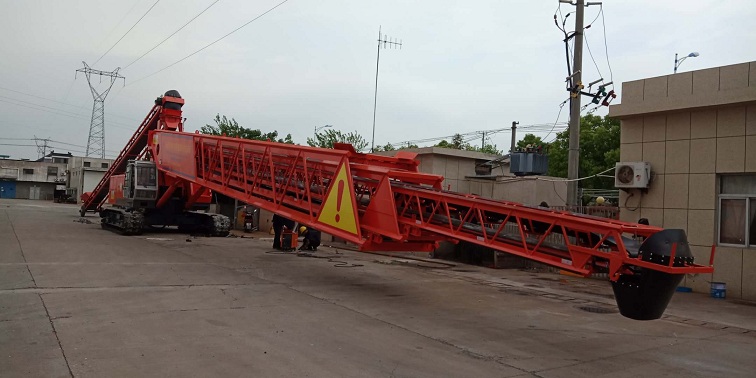

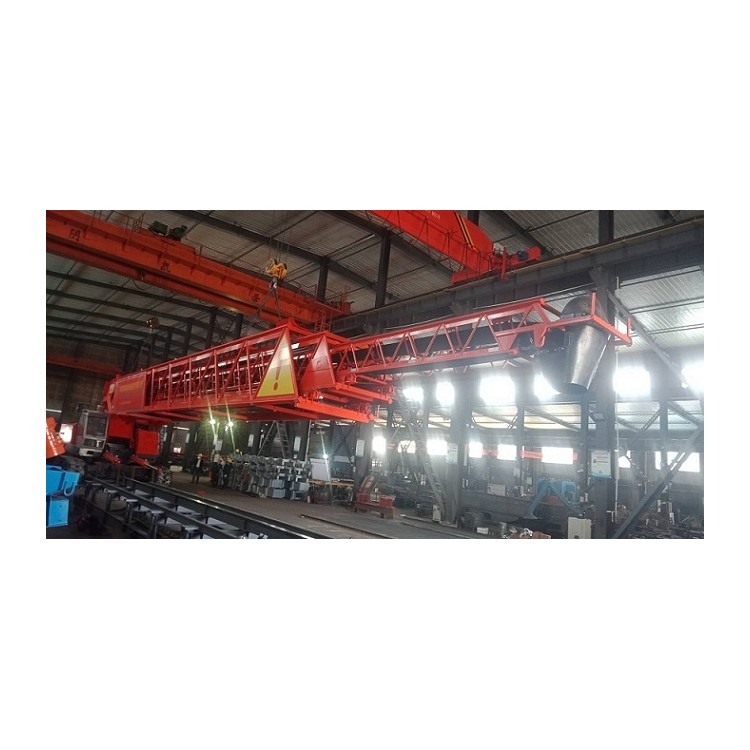

1.混凝土布料机被动式桁架伸缩机构，包括机体，以及设于工作地面上的履带底盘，履带底盘可以实现机体以及上方伸缩桁架的整体移动，机体的右上端设置有伸缩机构组，伸缩机构组由主桁架、第二桁架、第三桁架、第四桁架组成，主桁架固定设置于机体上，第二桁架的左端固定设置于主桁架上，第三桁架滑动套设于第二桁架内，第四桁架滑动套设于第三桁架内，第二桁架上设置有固定柱，第三桁架上设置有第一滑轮组和第四滑轮组，第四桁架上设置有第二滑轮组和第三滑轮组，第二桁架上开设有第一伸缩槽，第三桁架与第一伸缩槽滑动套接，第三桁架上开设有第二伸缩槽，第四桁架与第二伸缩槽滑动套接。

2.第一滑轮组和第二滑轮组上套设有第二钢丝绳，第四滑轮组和第三滑轮组上套设有第一钢丝绳，钢丝绳是通过不锈钢材质的钢绞钢丝绳扭绞成麻花棒型的绞线绳体，耐用、耐蚀，强度以及抗拉性高。

3.第一伸缩槽的内槽壁面设置有第一光滑层，第二伸缩槽的内槽壁面设置有第二光滑层，两个光滑层均为石墨粉末密度涂胶层，将其均匀涂抹在两个伸缩槽内壁上，待冷凝后稳定粘接，石墨粉末密度涂胶层的表面具有润滑光滑性，耐用，可以大大减弱桁架滑动时的摩擦阻力。

4.固定柱为两个并分别设置于第二桁架的右端俯视面的上下端拐角处，钢丝绳的末端均焊接固定在固定柱上。

5.第一滑轮组、第二滑轮组、第三滑轮组、第四滑轮组的数量各为两个并以第二桁架的俯视横向中轴线为中心上下对称设置，四组滑轮组的滚轮上均设有导绳凹槽，钢丝绳可以稳定的导向套接在该导绳凹槽内。

总结：

通过在主桁架上设置三节伸缩桁架结构，并在三节伸缩桁架结构上设置有四组滑轮组以及一组固定柱，在四组滑轮组上分别滑动套设有两种钢丝绳，实现了三节伸缩桁架结构可以进行被动式伸缩，而且结合在两个伸缩槽内设置的光滑层结构，大大减弱了三节伸缩桁架在伸缩过程中的摩擦阻力，减少能源损耗，大大提高了三节伸缩桁架的伸缩效率。
