一）板式给料机锁紧盘的作用

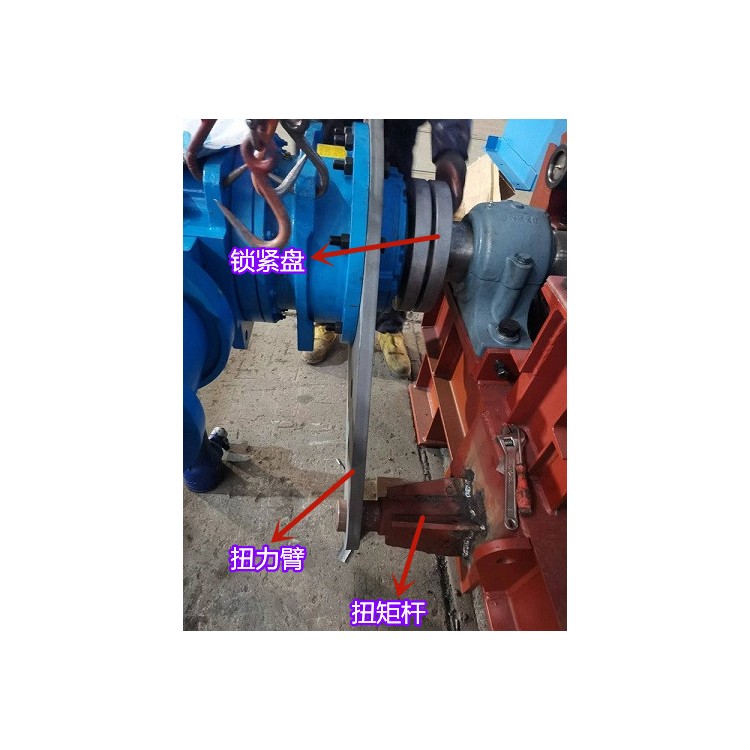

   减速机的锁紧盘是空心轴，锁紧区域是与板式给料机头部驱动轴相配合，配合主要通过拧紧锁紧区域的螺栓使得锥套内径不断的缩小，抱住实心轴，通过静摩擦力传导力矩。锁紧区域不可以涂抹任何润滑剂。空心轴上的锁紧区域不应该有任何沟槽。

二）锁紧盘的工作原理;

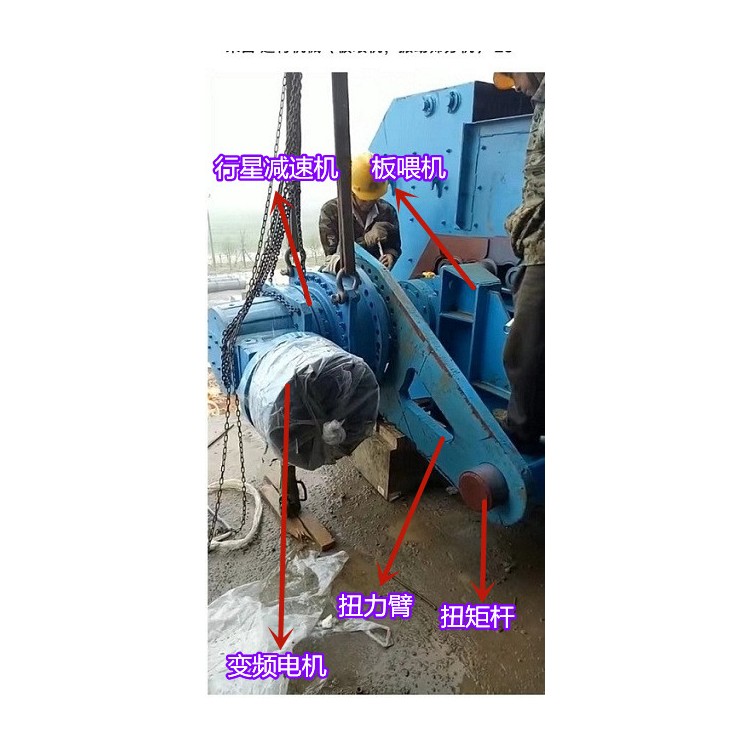

       在轮和轴的联结中，锁紧盘是靠拧紧高强度螺栓使包容面间产生的压力和摩擦力实现负载传送的一种无键联结装置，以实现行星减速机与板式给料机驱动轴的联接，用以传递负荷。使用时通过高强度螺栓的作用，使内环与轴之间，外环与轮毂之间产生巨大抱紧力，当承受负荷时，靠胀套与机件的结合压力及相伴产生的摩擦力传递扭矩，轴向力或二者的复合载荷。

如果刚度相近，则交替均匀拧紧。螺钉按顺序拧紧是为了防止螺栓或螺钉连接紧固不均匀而造成偏斜，达不到预紧力的要求。根据刚度的要求选择拧紧顺序锁紧盘。

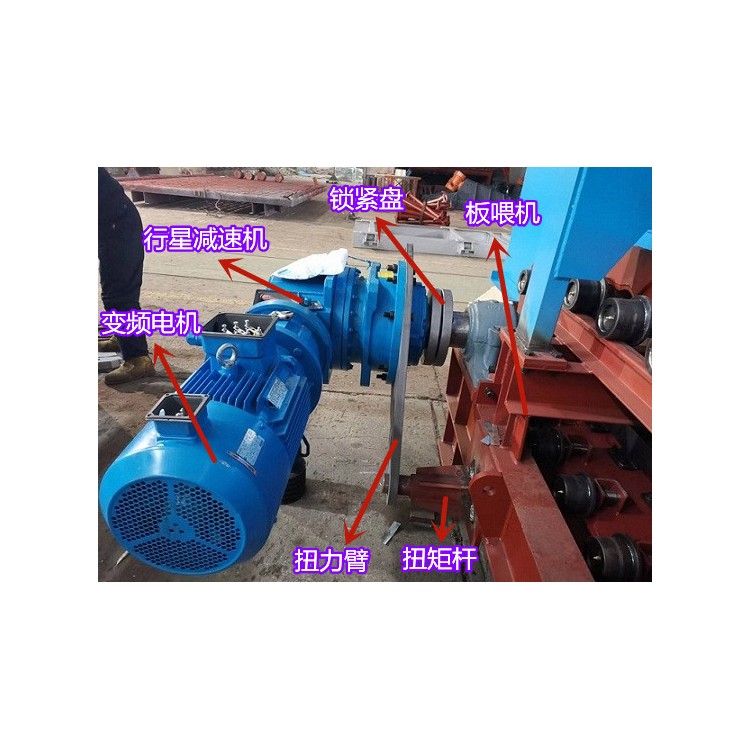

锁紧盘用于连接减速机和板喂机驱动轴。锁紧盘孔的加工要求较高，结构简单，装拆方便，应用广泛。

二）板式给料机锁紧盘的安装步骤：

1、操作者在安装前应熟知安装参数，并检查轴及轴套的安装的尺寸，确认符合标准时方可安装。

2、擦净锁紧盘的防腐油，并在锥形工作面和螺钉上涂润滑油(最好用二硫化钼润滑剂)。

3、擦净轴和轴套内孔，进行脱脂处理。

4、将锁紧盘装于轴套上，取任意三个锁紧螺钉形成一个等边三角形。将螺钉轻轻拧紧，直至内环仍可在轴套上转动锁紧盘。

5、将轴装入轴套并让轴套可在轴上转动。

6、使用扭矩板手拧紧锁紧盘螺钉，拧紧方法是按等边三角形顺序逐次拧紧，首次拧到拧紧力矩MA值的1/4，然后逐次增加1/4拧紧力矩值拧紧，在拧紧过程中必须保持两个外环相互平行。

7、按拧紧力矩MA值(N.m)重复拧紧，确保每个锁紧螺钉达到拧紧力矩值。

三）板式给料机锁紧盘的拆卸顺序：

1、逐渐拧松全部锁紧螺钉，每个循环各拧松1/4转。当外环不能脱开时，利用拆卸螺孔拧入相应螺钉，顶松外环。

2、如轴套前在轴头发生锈蚀时，拆卸前必须除锈。

3、拆后的锁紧盘仍按安装顺序重新安装好，并注意两外环与内环的相对位置以防颠倒。如O型胶圈损坏，应予更新.
