摘要：土壤是决定镁合金牺牲阳极输出性能的核心介质，不同土质、电阻率、pH值、水文条件会直接影响阳极接地电阻、电流效率与服役寿命。为解决工程中通用选型导致的欠保护、钝化失效、阳极浪费等问题，本文按土质分类划分埋地管线工况，提出Mg-Mn、Mg-Al-Zn两类合金的选型准则，明确阳极规格、埋深、填包料参数匹配方案，形成可直接落地的土壤工况精细化选型技术体系。
关键词：埋地管线；镁合金牺牲阳极；土壤工况；选型准则；参数匹配
1 引言
当前埋地管线防腐工程普遍存在“一种阳极通铺全段”的选型误区，忽视土壤分层与地段差异。据统计，因土壤参数与阳极型号不匹配造成的保护失效占比达36%，高阻砂土区常规阳极快速钝化，低阻黏土区高电位阳极易引发过保护氢脆。镁合金阳极分为标准锰系与高电位铝锌系两大品类，不同品类对土壤电阻率、酸碱度、含水率敏感度差异显著，基于工况精细化选型是提升保护效率、控制工程造价的关键。
2 埋地管线典型土壤工况分类及腐蚀特征
2.1 低阻黏土地（ρ=5~15Ω·m）。含水率高、离子丰富、接地电阻小，管线腐蚀活性强，氧浓差电池效应明显，易出现焊缝局部点蚀，适合低驱动电压、高效率阳极配置。
2.2 常规壤土地（ρ=15~40Ω·m）。分布最广，土层均匀、干湿交替规律，腐蚀速率中等，是市政、长输管线最常见敷设工况，适配通用型镁合金阳极。
2.3 高阻砂土地（ρ=40~100Ω·m）。透气性强、含水率低、离子稀少，阳极极易生成氢氧化镁钝化膜，电流输出受阻，属于最难保护的土壤工况，必须采用高电位抗钝化阳极。
2.4 盐碱改良土（pH＞8.5）。回填土含石灰、水泥残渣，土壤呈强碱性，阳极表面钝化速度大幅加快，同时管线易发生碱性脆化，需配套改性填包料与专用合金配方。
3 两类镁合金阳极材质特性与适用范围
3.1 Mg-Mn标准镁合金阳极。铁、镍杂质含量严格控制在0.005%、0.002%以下，晶粒均匀、自腐蚀速率低，开路电位-1.75V，电流效率55%~60%，适配15~40Ω·m常规壤土与低阻黏土，是长输管线干线标配材质。
3.2 Mg-Al-Zn高电位镁合金阳极。通过铝锌合金化提升开路电位至-1.80V，驱动电压提升10%以上，具备更强的破钝化能力，适配40~100Ω·m高阻砂土、干旱土层，专门解决高阻环境电流输出不足问题，但自腐蚀速率略高于锰系合金。
4 基于土壤工况的全参数匹配技术要点

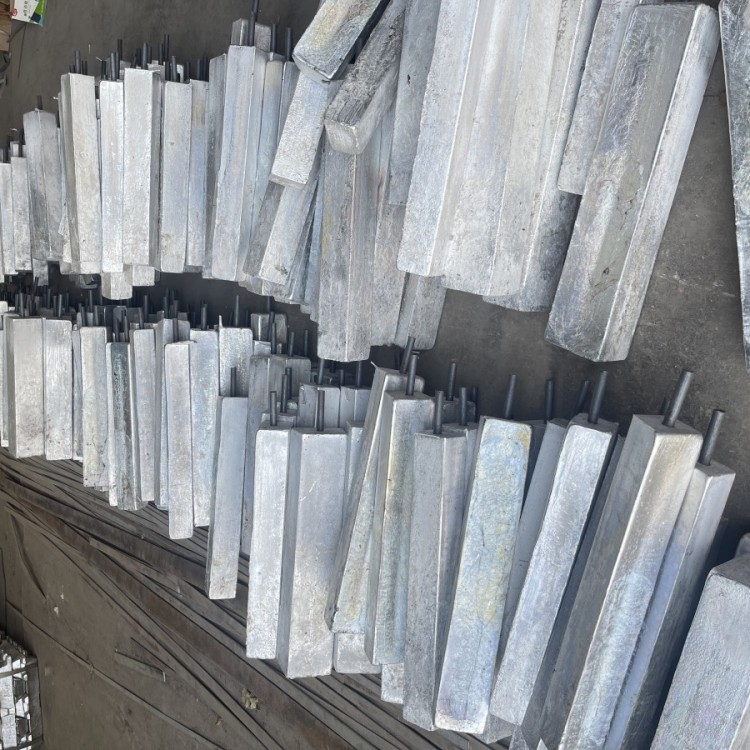

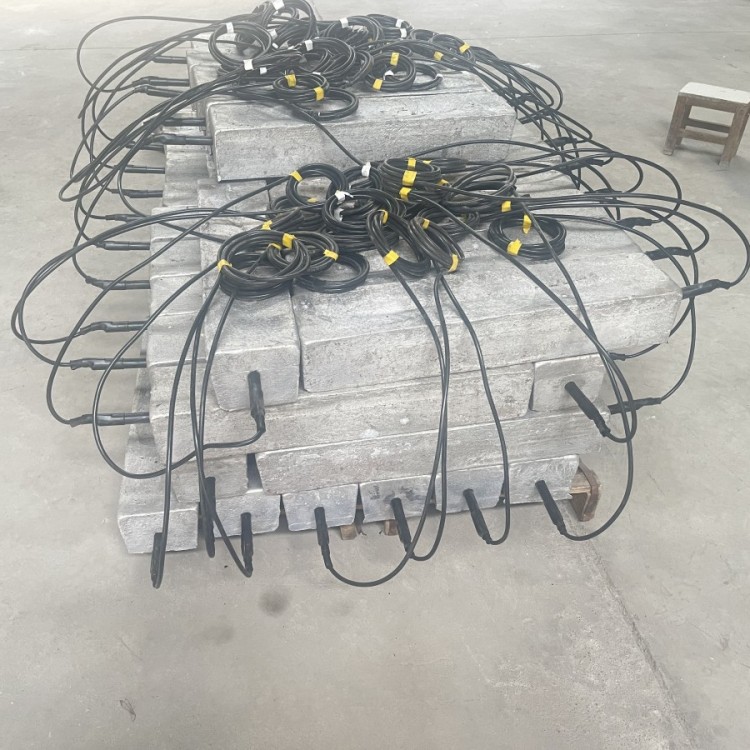

4.1 规格匹配。DN300以上长输干线选用14.5kg块状阳极，电流输出稳定、寿命长；DN80~DN300支线选用7.7kg棒状阳极；DN80以下入户支管采用2.3kg、4.5kg小型阳极或镁带阳极，适配狭小施工空间。
4.2 埋设参数匹配。黏土地阳极埋深1.2~1.5m，避免深层积水造成过载溶解；砂土地埋深1.8~2.0m，进入恒温湿土层降低接地电阻；阳极与管线水平间距统一控制在1.5~3.0m，防止电流屏蔽或回路电阻过大。
4.3 填包料工况适配。常规土壤采用石膏-膨润土标准填包料；高阻砂土添加硫酸钠导电组分，降低接地电阻40%以上；碱性盐碱土添加弱酸性缓释组分，中和界面pH值抑制钝化。
5 工程选型误区与规避措施
常见误区包括高阻土使用标准阳极、盐碱土未改性填包料、全管段统一规格布设。规避措施为先做全线土壤电阻率剖面检测，分段划分工况区间；砂土段强制采用高电位阳极；盐碱段配套抗碱性填包料；支线干线差异化规格配置，杜绝一刀切选型。
6 结语
土壤工况是镁合金阳极选型的核心依据，不同土质的电阻率、酸碱度直接决定阳极材质、规格与埋设参数。通过区分锰系、铝锌系合金适用边界，结合埋深、填包料精细化匹配，可彻底解决选型不当引发的失效问题，在不增加过多成本的前提下，大幅提升埋地管线阴极保护系统的适配性与稳定性。
冀公网安备13010402002588
