摘要：大型钢制储罐底板底面处于潮湿垫层土壤环境，电阻率低、积水频发，底板边缘与中区域腐蚀差异大，传统块状阳极电流分布不均，易出现边缘过保护、中心保护不足问题。本文聚焦储罐底板专属工况，详解带状锌合金阳极内侧分布式敷设施工流程，涵盖垫层预处理、分区布极、跨缝绝缘接线、垫层回填、罐底电位均衡调试工序，解决储罐底板阴极保护电位失衡难题。
关键词：储罐底板；带状锌阳极；分布式敷设；电位均衡；垫层施工
1 引言
大型石油、化工储罐底板直接接触砂质垫层与地基土壤，底板焊缝、防腐层破损处易发生集中腐蚀，威胁储罐运行安全。带状锌阳极扁平化结构可紧贴底板垫层分布式布置，电流横向扩散均匀，完美适配罐底大范围平面防腐场景。相较于镁阳极，锌带低电位特性可避免罐底防腐层阴极剥离，是储罐底板牺牲阳极保护的最优材料。罐底内侧施工空间封闭、不可后期开挖，对施工精度与流程规范性要求极高。
2 施工前置：罐底垫层预处理与参数核算
储罐底板铺设前完成阳极预埋施工，首要进行垫层处理。清除罐底区域碎石、尖锐骨料，将石英砂垫层整平压实，压实系数≥0.95，防止尖锐颗粒划伤锌带及防护层。根据储罐直径、底板面积、土壤电阻率分区核算电流：边缘区电流需求大，采用密排布极；中心区需求小，采用疏排布极。常规5万m³储罐，边缘锌带间距2m，中心间距4m，选用31.75mm×5.0mm加厚型锌带。

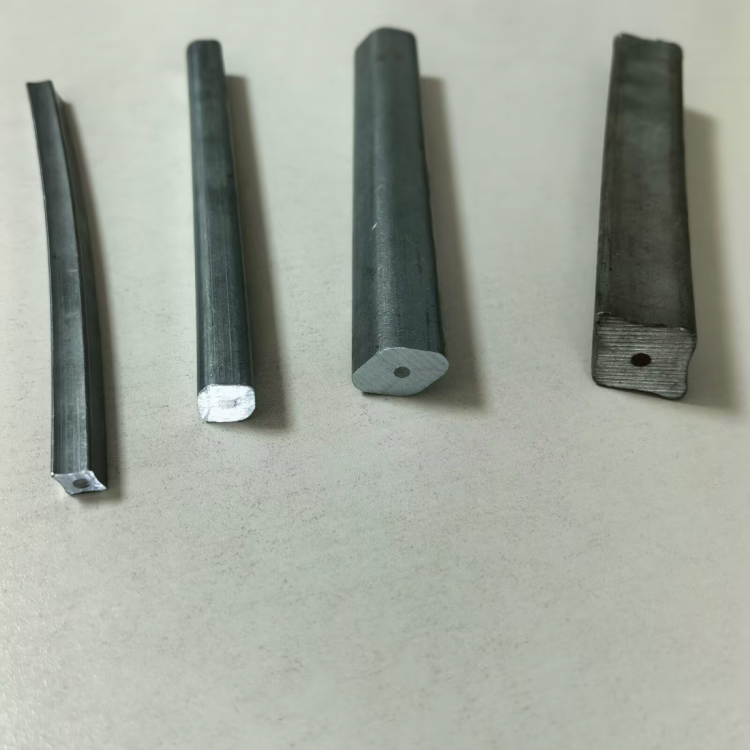

3 分区定位与带状锌阳极排布敷设
采用环形+径向复合排布方式：沿储罐圆周设置环形主阳极带，从环形带向中心辐射径向分支阳极带，形成网状电流分布结构。敷设前在垫层上弹出定位线，锌带沿定位线平直铺设，接头采用压接+热熔密封工艺，禁止搭接焊接造成凸起，避免顶伤储罐底板。所有阳极带距离罐壁边缘0.5m，避开底板支撑桩、加强筋位置，全程无扭曲、无悬空，贴合砂垫层固定。
4 跨结构缝绝缘与集中汇流接线
储罐地基存在沉降伸缩缝，锌带跨缝位置必须加装柔性绝缘连接接头，预留5cm伸缩余量，防止地基沉降拉断阳极带。所有径向锌带末端汇流至罐壁外侧测试井，采用防腐汇流铜排集中连接，每区设置独立检测通道，可单独监测分区阳极电流输出。罐壁穿线位置加装防水密封格兰头，阻断地下水沿线缆渗入罐底。
5 保护层回填与底板铺设配合
锌带敷设完成后，上方均匀铺设30mm厚细砂保护层，人工轻压整平，禁止机械碾压扰动阳极位置。保护层验收合格后，方可进行储罐底板钢板铺设与焊接作业。施工全程禁止电焊、气割火焰直接灼烧阳极区域，防止锌带合金层烧损、密封结构失效。底板焊接完成后，封堵所有线缆穿线孔，做好罐底外缘防水密封。
6 全域电位均衡调试与验收
储罐充水试压后开展阴极保护调试，利用测试井检测罐底中心、边缘、焊缝处极化电位，调整分区阳极输出，将全域电位控制在-0.85V~-1.10V区间，消除电位盲区与过保护区域。留存罐底阳极排布图纸、接线参数，建立永久运维档案，利用智能监测终端实时监控罐底腐蚀与阳极损耗状态。
7 结语
储罐底板带状锌阳极分布式施工的核心是分区布极与电位均衡，通过网状排布、柔性跨缝、分层防护工艺，实现罐底全域均匀保护。该流程规避了传统阳极电流不均的缺陷，适配封闭不可开挖工况，大幅提升大型储罐底板防腐可靠性。
冀公网安备13010402002588
