摘要：淡水场景涵盖水体浸没、临水桩基、输水管道、箱体内壁等多种工况，不同场景介质参数、电流需求、空间约束差异极大。本文依据GB/T 17731与SY/T 0019规范，结合淡水电阻率、水流流速、结构材质三大核心参数，提出镁合金阳极材质选型、规格匹配、结构定制技术方案，解决通用阳极适配性差、输出失衡、寿命不达标的工程痛点。
关键词：淡水环境；镁合金牺牲阳极；材质选型；结构设计；电流匹配
1 引言
当前淡水防腐工程普遍存在选型同质化问题，不分水体电阻率、水流工况统一采用标准Mg-Mn棒状阳极，导致低阻淡水过保护、高阻淡水欠保护、流动水体阳极冲刷损耗等问题。据统计，选型不当造成的淡水镁阳极提前失效占比达34%，远高于土壤环境。基于工况参数精准选型、定制结构，是提升阳极利用效率、匹配保护需求、控制工程造价的关键环节。
2 基于淡水介质参数的材质选型准则
2.1 按水体电阻率选型。电阻率30~80Ω·cm常规江河水，选用标准Mg-Mn系合金阳极，杂质含量Fe≤0.005%、Ni≤0.002%，抑制晶间腐蚀，适配静态、缓流淡水；电阻率80~200Ω·cm高阻纯净水、深层水库水，选用高电位Mg-Al-Zn系阳极，开路电位提升至-1.80V，增强驱动能力，突破高阻限流限制；电阻率＜30Ω·cm微咸过渡水，改用低电流效率调控型镁阳极，避免过保护。
2.2 按水流动力学选型。静态静水场景选用普通铸造镁阳极，表面致密性满足静态溶解需求；流速0.5~1.5m/s流动淡水，选用挤压成型高强镁阳极，细化晶粒结构，提升抗水流冲刷能力；流速＞1.5m/s河道急流区，采用包覆型镁阳极，外部增设导流防护套，降低流体剪切力造成的非均匀溶解。
2.3 按水温区间选型。常年水温≤45℃常规淡水，采用通用型配方；夏季水温超45℃的浅层滞水区域，选用耐热改性镁阳极，添加微量Zr元素抑制高温自腐蚀，将电流效率保留率提升15%以上。
3 不同淡水构筑物阳极规格匹配设计

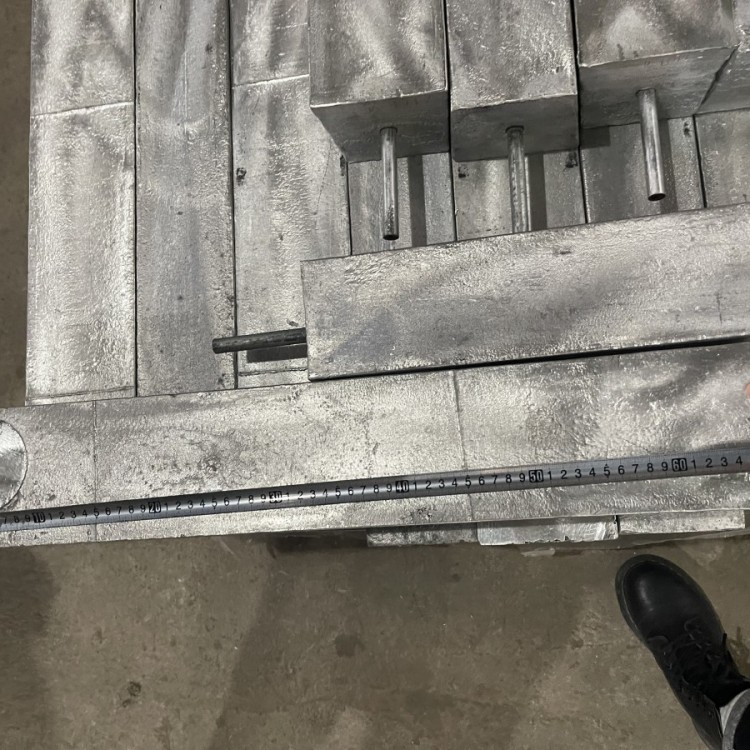

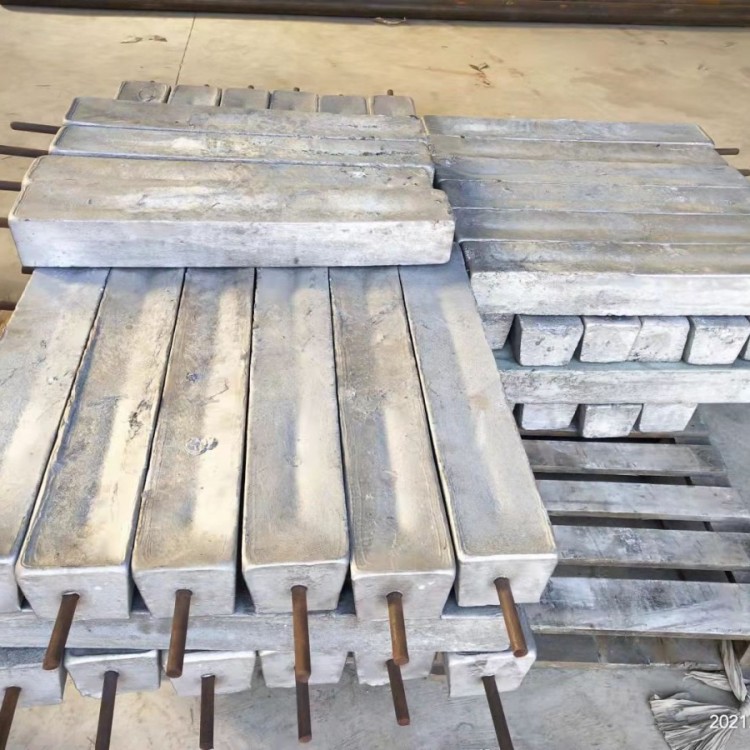

3.1 长距离浸没式输水钢管。管道外壁全浸没工况，单位面积电流需求0.8~1.2mA/㎡，选用14.5kg长条块状镁阳极，沿管道轴向间距60~80m布设，利用大质量阳极降低更换频次，适配长距离电流传导。
3.2 水库取水钢质桩基。桩基竖向受力构件，水流冲刷明显，选用7.7kg拱形曲面镁阳极，贴合桩基外壁安装，增大放电面积，同时规避棱角冲刷腐蚀，单支保护半径控制在4~6m。
3.3 密闭淡水储罐内壁。罐体内部空间受限，防腐层破损率高，选用2.3kg、4.5kg小型棒状阳极，采用悬吊式均布布局，罐底加密布设，抵消底部溶氧差导致的局部腐蚀。
4 淡水专用阳极结构优化关键技术
4.1 防钝化表面结构。在阳极表面加工微凹槽结构，扰动界面水流，破坏氢氧化镁钝化膜连续性，相较于光滑阳极，电流输出稳定性提升28%。
4.2 防冲刷封装结构。流动水域阳极外部配备开孔聚氨酯防护套，既阻挡大颗粒泥沙冲击，又保证电解质导通，冲刷损耗率降低40%。
4.3 接线密封结构。淡水浸没阳极采用一体式注塑密封接线端，杜绝水体渗入电缆芯线，防止电化学杂散通路引发的端部腐蚀，解决水下接线易失效痛点。
5 结语
淡水环境镁阳极选型需摒弃通用化思路，结合水体电阻率、流速、水温精准匹配材质，依据构筑物类型定制规格与结构。通过精细化选型与结构优化，可平衡保护电流输出与阳极消耗速率，杜绝欠保护、过保护及冲刷失效问题，全面提升淡水钢结构阴极保护系统的适配性与耐久性。
冀公网安备13010402002588
